VOOPL-318.178

Klemmenleiste, max. 8 Raumthermostate und 16 Stellantriebe, IP20

Dieses Gerät wurde speziell zur Verdrahtung von 230 V~ Einzelraum-Temperaturreglern mit den zugehörigen Ventilstellantrieben zur ortsfesten Montage entwickelt. Die Klemmenleiste ist sowohl für Heizungsregler mit oder ohne ECO-Funktion als auch für Heiz-/Kühlregler mit integriertem Heiz-/Kühlumschalter geeignet. Durch Verwendung von einem Uhrenregler oder einer externen Schaltuhr kann eine Master-Slave-Regelung gebildet werden. An diese Klemmenleiste können, abhängig vom verwendeten Regler, Stellantriebe mit dem Wirksinn NC (normally closed) oder NO (normally open) angeschlossen werden.


Artikelnummer: DA480520 Kategorien: ,
Add to wishlist
Compare

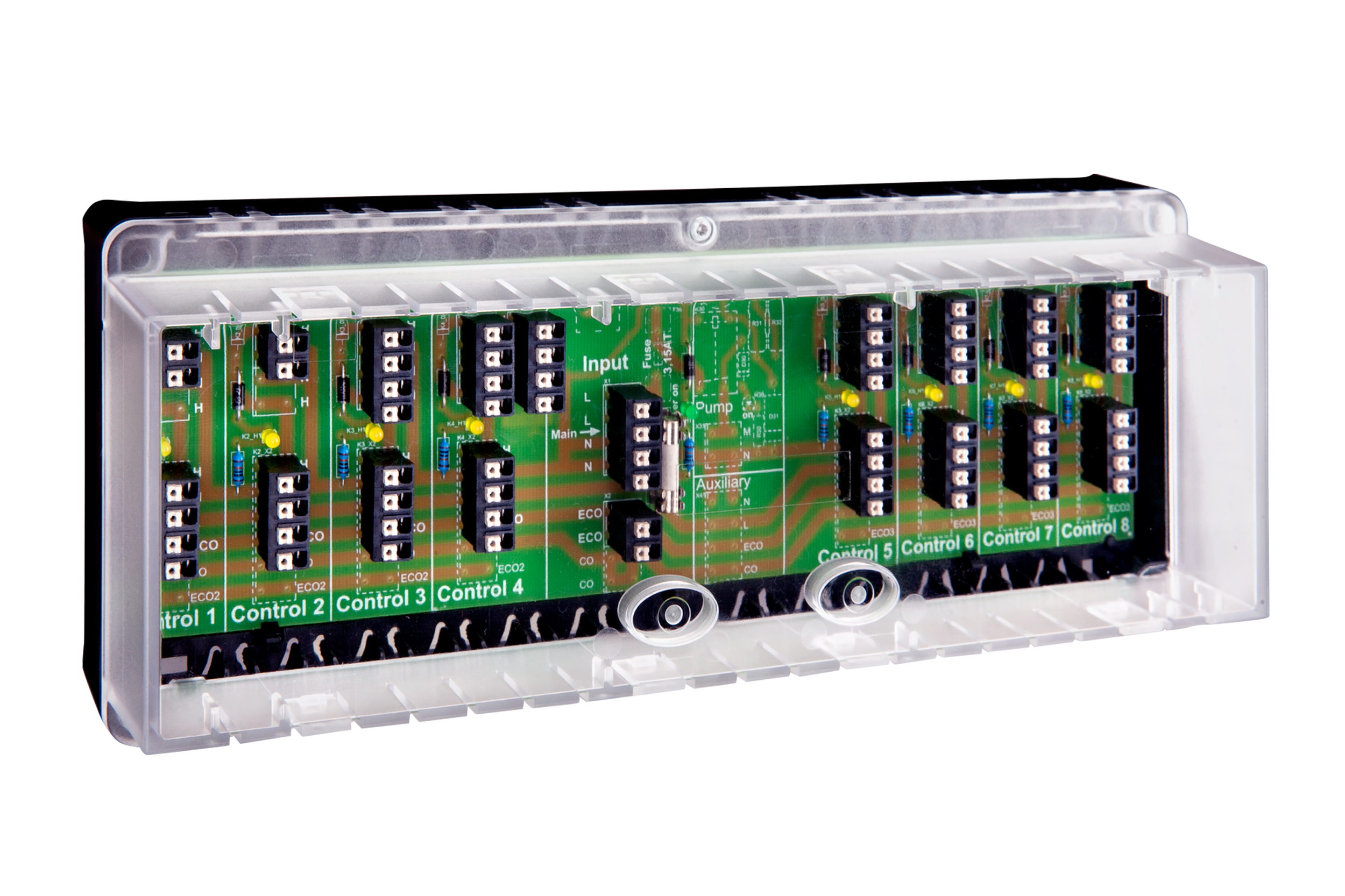

VOOPL-318.178 — produktbild

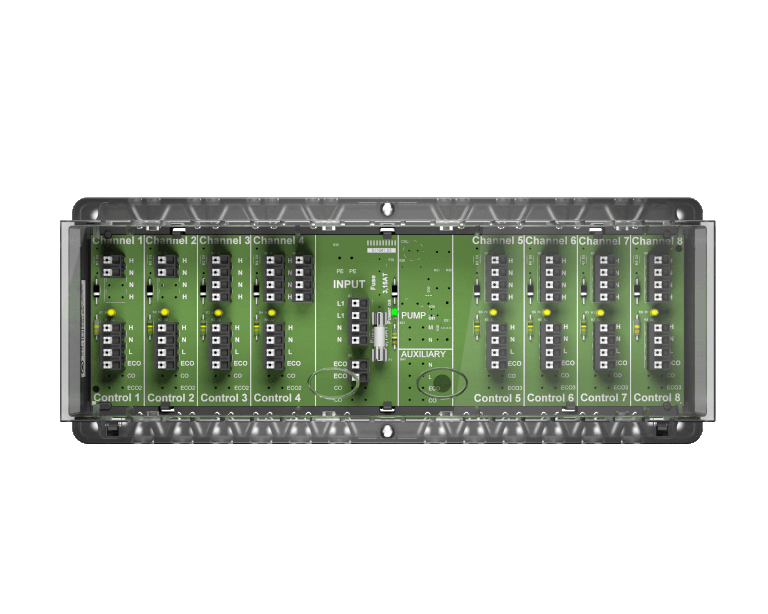

VOOPL-318.178 — gif_360

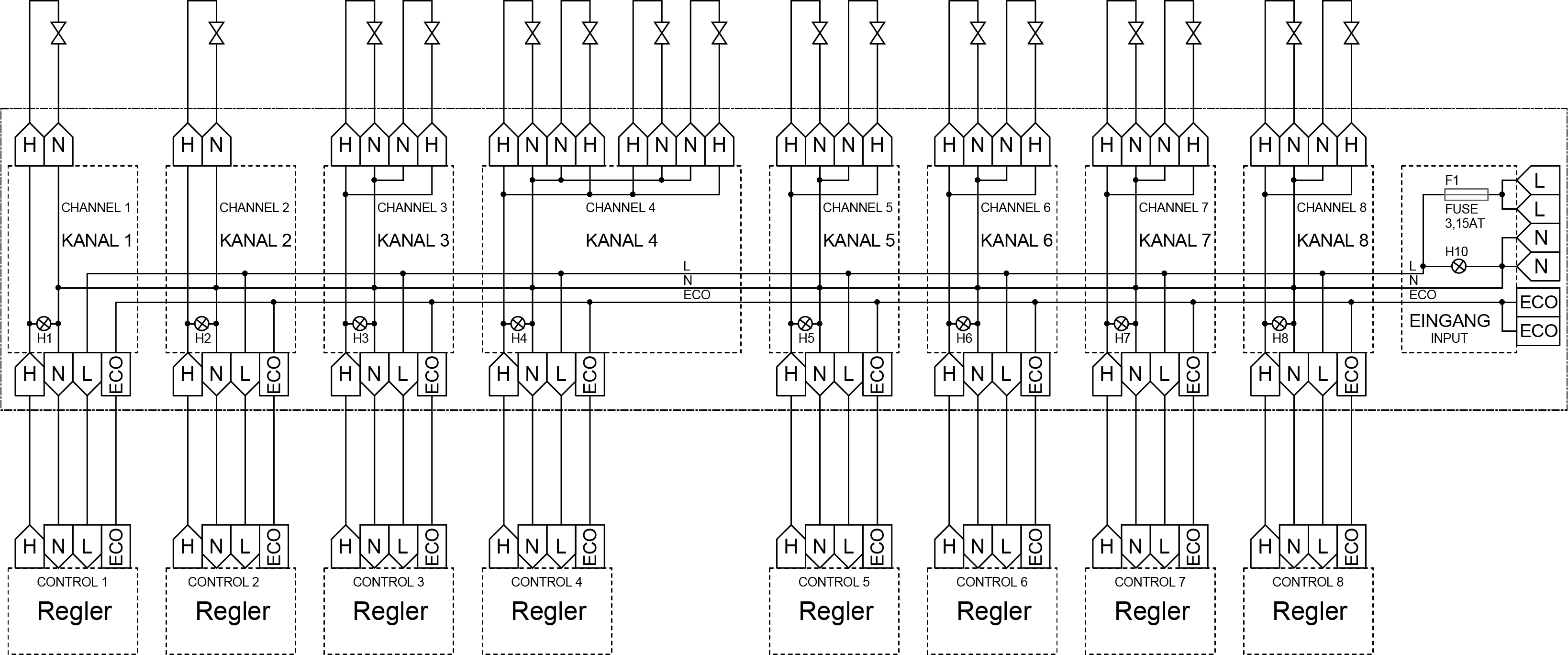

VOOPL-318.178 — anschlussbild

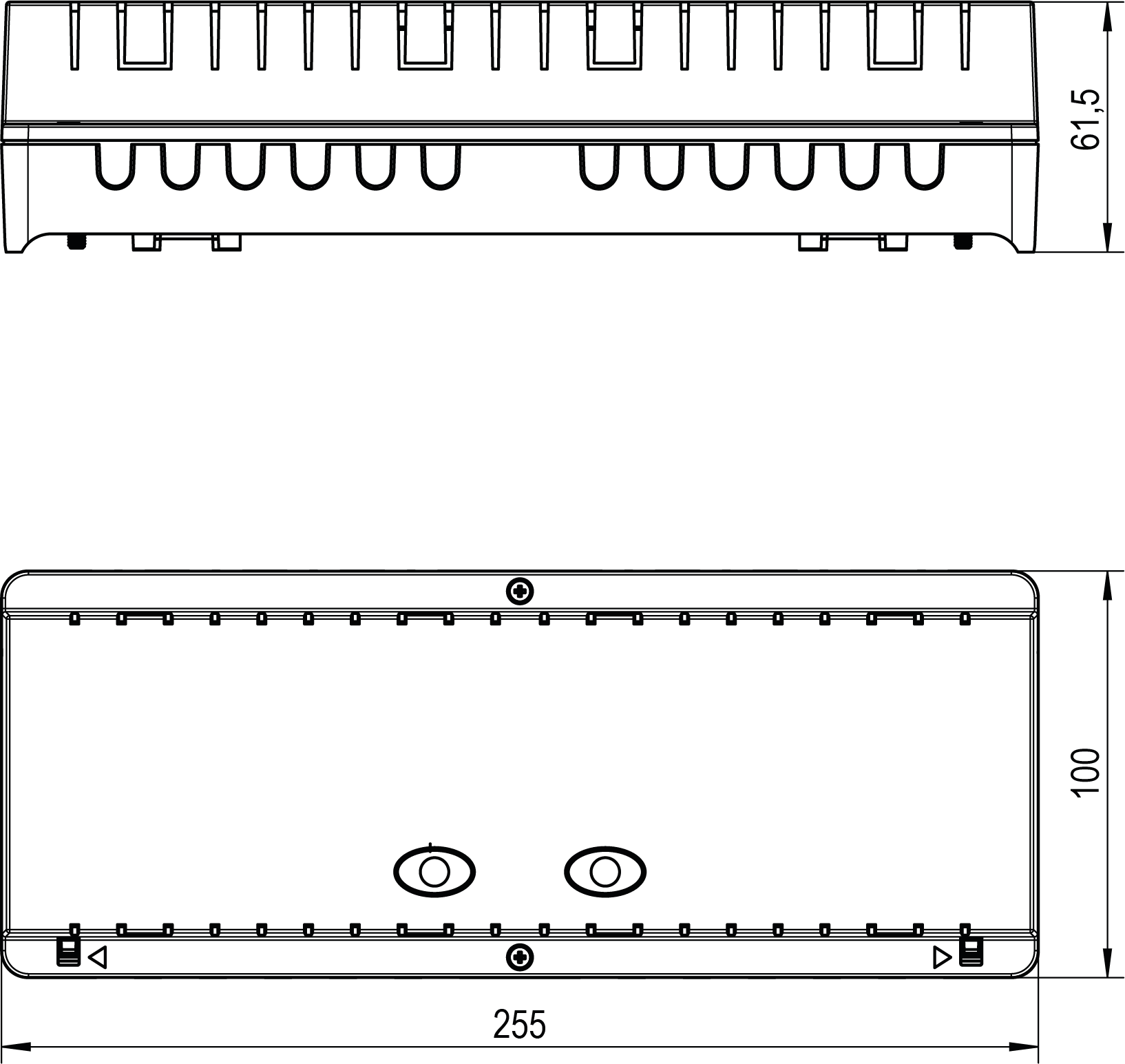

VOOPL-318.178 — masszeichnung
Click to enlarge
    VOOPL-318.178 — produktbild
    VOOPL-318.178 — gif_360
    VOOPL-318.178 — anschlussbild
    VOOPL-318.178 — masszeichnung
    Anschlussquerschnitt0,75 – 1,5 mm² (starr) / 0,5 – 1 mm² (flex)
    Anzahl Ausgänge
    Anzahl der Kanäle/Zone8
    Betriebsspannung
    Elektrischer Anschluss
    Farbe
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material Gehäuse
    Max. Schaltspannung230 VAC, 50 Hz
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/Befestigung
    Oberflächenbeschaffenheit
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Schaltkontakt potentialfreiNein
    Schutzart
    Umgebungstemperatur−10 … 50 °C
    ZusammenstellungKlemmenleiste, Befestigungschrauben
    Abmessung (B x H x T)255 mm x 100 mm x 61,5 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    Verkaufsprospekt
    BIM-Daten

    Ausschreibungstext wird geladen...
