RTBSB-001.948/1

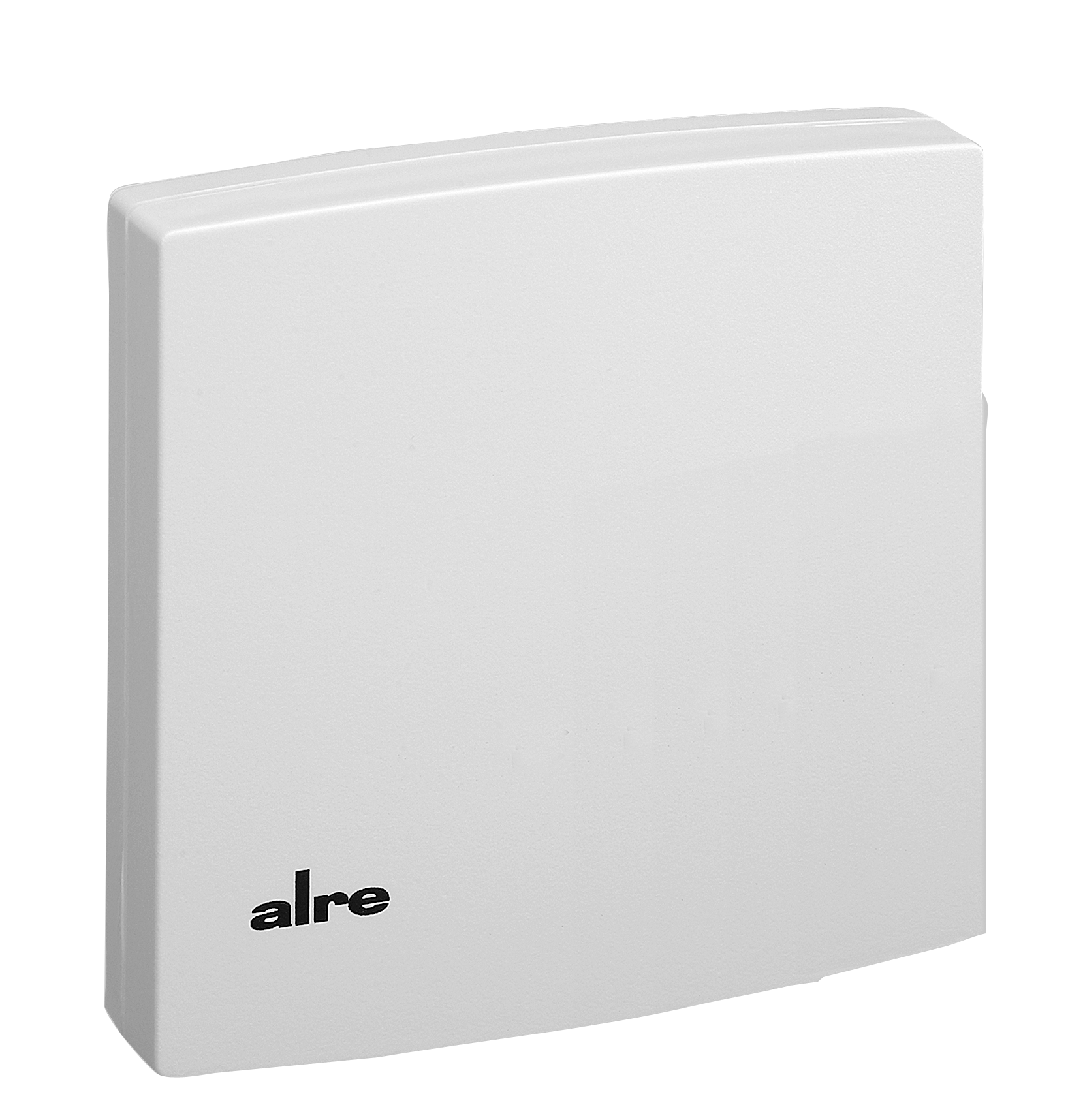

Raumtemperaturregler, Aufputz, 10…60 °C, 230 VAC oder 24 VAC, Wechsler, Inneneinstellung
Elektromechanischer Raumtemperaturregler im Aufputzgehäuse zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Geeignet für alle Heizungsarten. Der Regler verfügt über eine interne Sollwerteinstellung. Dadurch eignet er sich besonders zur Installation in Behörden, Banken, Schulen, Kindergärten, Museen und ähnlichen Gebäuden, in denen eine Sollwertverstellung durch unbefugte Personen verhindert werden soll. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Das Gerät ist für eine Betriebs- und Schaltspannung von 230 VAC oder 24 VAC geeignet.
| Anschlussquerschnitt | 0,12 – 2,5 mm² |
|---|---|
| Anzahl Ausgänge | 2 |
| Anzahl der Ausgänge Heizung | 1 |
| Anzahl der Ausgänge Kühlung | 1 |
| Anzahl Regelbereiche | 1 |
| Anzeige Heizen | Nein |
| Ausgangssignal | schaltend |
| Ausseneinstellung | Nein |
| Bedienung | innenliegender Sollwertsteller |
| Betriebsspannung | |
| Design | |
| ECO Funktion (Absenkung) | Nein |

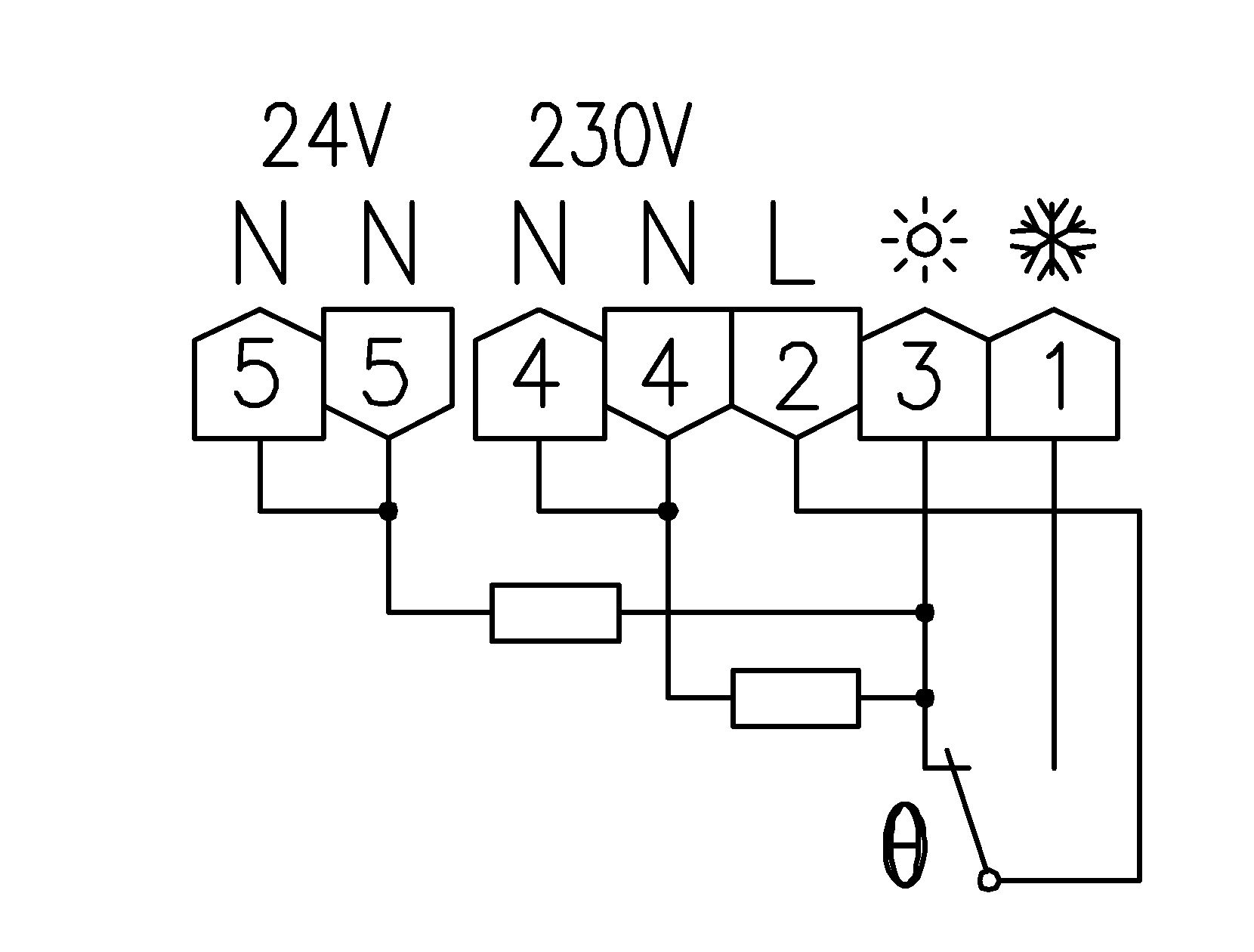

| Elektrischer Anschluss | Schraubklemmen |
| Energieeffizienzklasse | I |
| Farbe | reinweiß |
| Farbe RAL Nummer (ähnlich) | 9010 |
| Fühlerelement | Bimetall |
| Inneneinstellung | Ja |
| Lagertemperatur | –20 … 70 °C |
| Luftfeuchte max. (nicht kondensierend) | 95 % r.H. |
| Material Gehäuse | Kunststoff ABS |
| Max. Leistungsaufnahme | < 0,5 W |
| Max. Schaltspannung | 230 VAC, 50 Hz |
| Max. Schaltstrom | Heizen: 10 (4) A, 2 (2) A |
| Mechanische Bereichseineingung | Nein |
| Medium | Luft, nicht aggressiv |
| Min. Schaltspannung | 24 VAC, 50 Hz |
| Montage/Befestigung | Aufputz |
| Oberflächenbeschaffenheit | matt |
| Prüfzeichen Approbation | CE |
| Regelbereich | 10 … 60 °C |
| Regelfunktion Heizen | |
| Regelfunktion Kühlen | |
| Regelverhalten | 2-Punkt |
| Schaltdifferenz | Heizen/Kühlen: 1,5 K (delta T max. 4 K/h) |
| Schaltelement | Bimetallkontakt |
| Schalter Ein/Aus | Nein |
| Schalter Heizen/Kühlen | Nein |
| Schaltkontakt | Wechsler |
| Schaltkontakt potentialfrei | Nein |
| Schaltleistung | 2300 W (230 VAC) / 48 W (24 VAC) / 1150 W (230 VAC) / 48 W (230 VAC) |
| Schutzart | IP30 |
| Schutzklasse | II (nach entsprechender Montage) bzw. III |
| Sicherheit und EMV | gemäß DIN EN 60730 |
| Skala | Grad Celsius |
| Thermische Rückführung | Ja |
| Umgebungstemperatur | 0 … 30 °C |
| Zusammenstellung | Komplettgerät |
| Abmessung (B x H x T) | 78,3 mm x 83,4 mm x 25,5 mm |
