RTBSU-401.000#21

Raumtemperaturregler UP, 230 VAC, Öffner, alre-Rahmen, Abdeckung 50 x 50 mm, reinweiß, glänzend

Elektromechanischer Unterputz-Raumtemperaturregler zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Passende Deckelset-Nr. JZ-001.xxx. Geeignet für alle Heizungsarten. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. VDE geprüft. Einfacher elektrischer Anschluss ohne Schrauben. Neue Klemmen für eine einfache und schnelle Installation. Vereinfachte Verdrahtung durch Farbcodierung der Klemmen. Zeitersparnis durch Baukastenprinzip: Praktische Reihenfolge der Montage von Regler, Rahmen und Abdeckung. Geringes Einbauvolumen für eine komfortable und schnelle Montage in der Unterputzdose. Temperaturregelung bereits ohne Abdeckung möglich. Geschlossene Bauform. Optimale Schraubenaufnahme.


Installations-Tutorial

Artikelnummer: UA090014 Kategorien: , ,
Add to wishlist
Compare

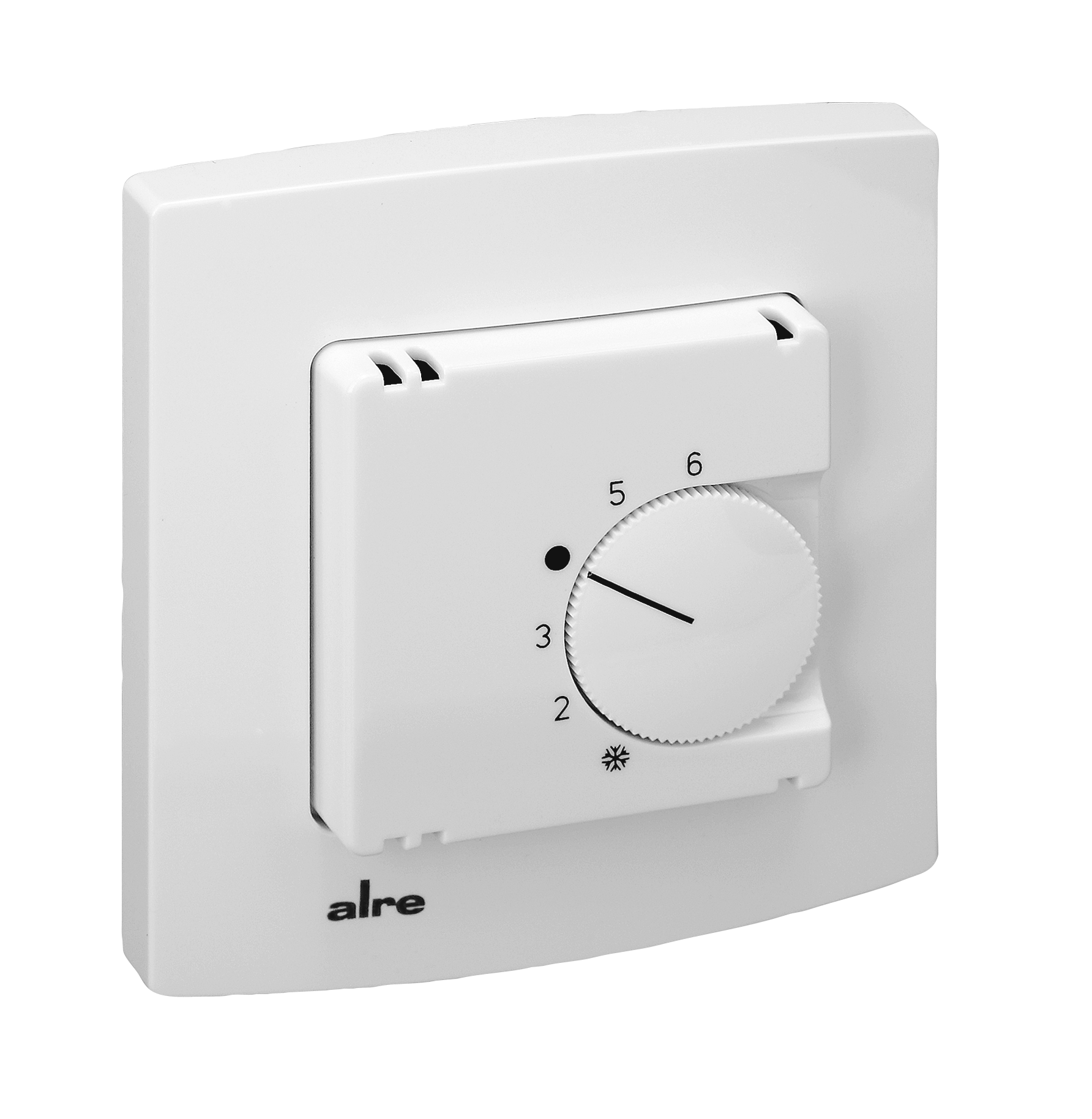

RTBSU-401.000#21 — produktbild
RTBSU-401.000#21 — gif_360

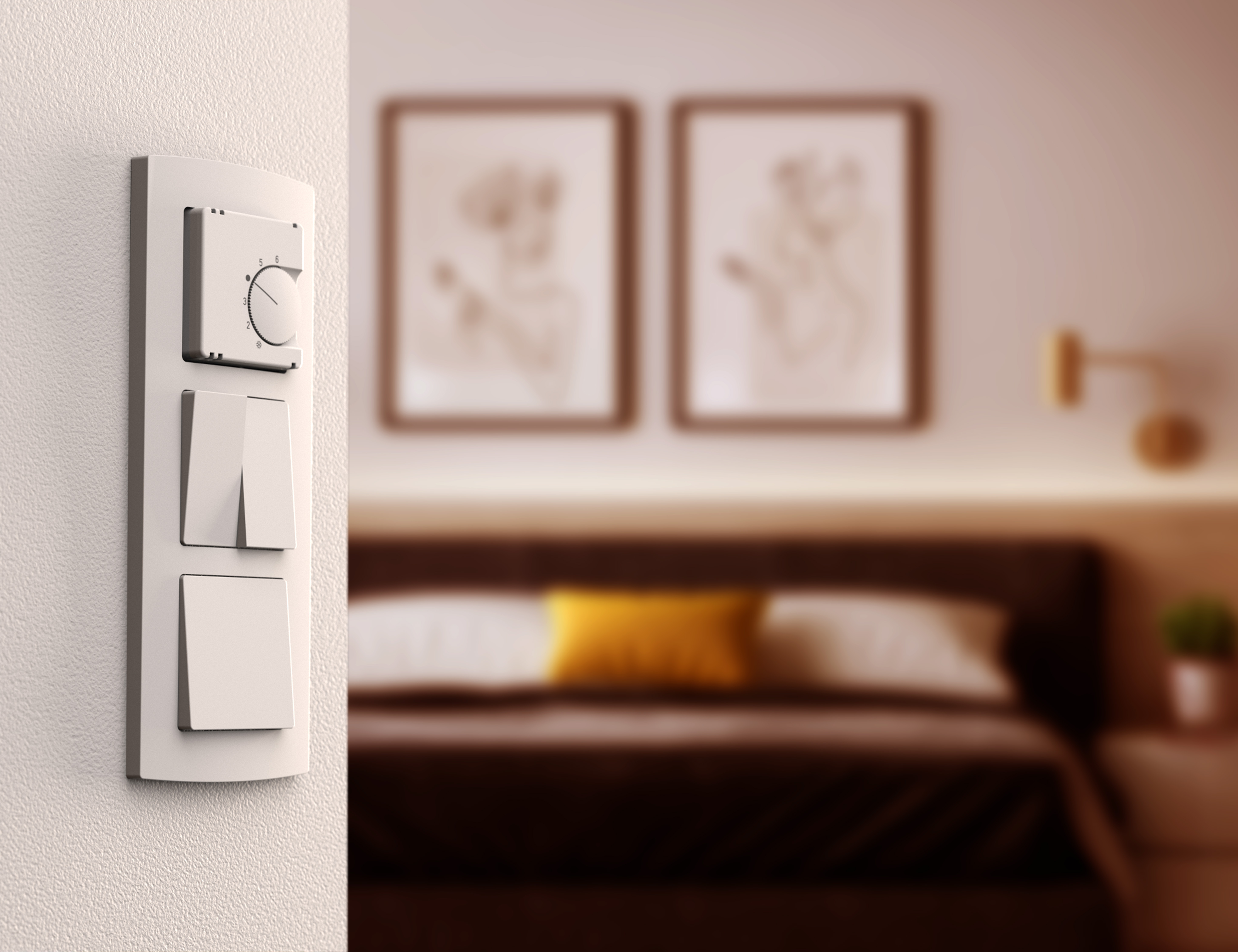

RTBSU-401.000#21 — milieubild

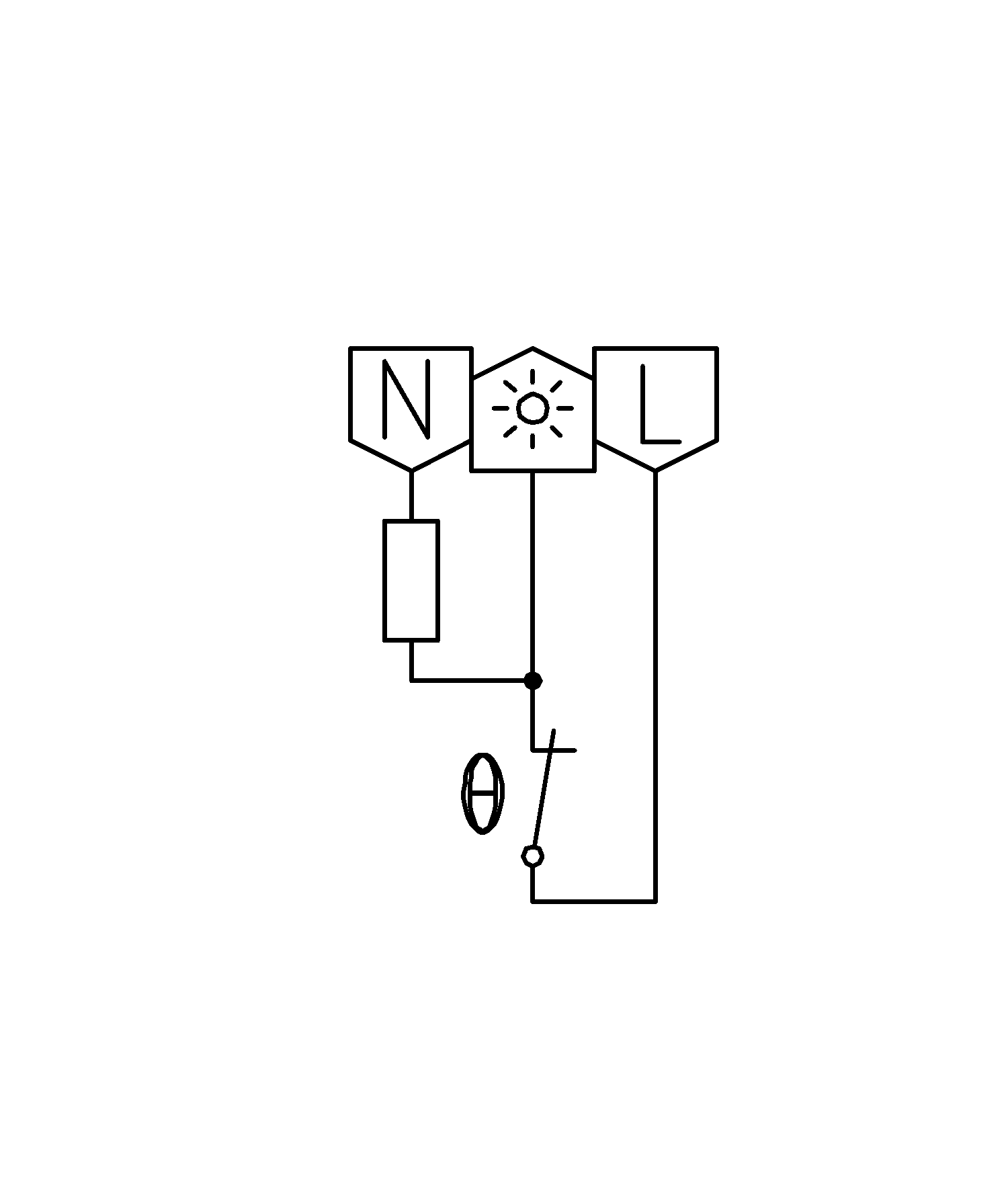

RTBSU-401.000#21 — anschlussbild

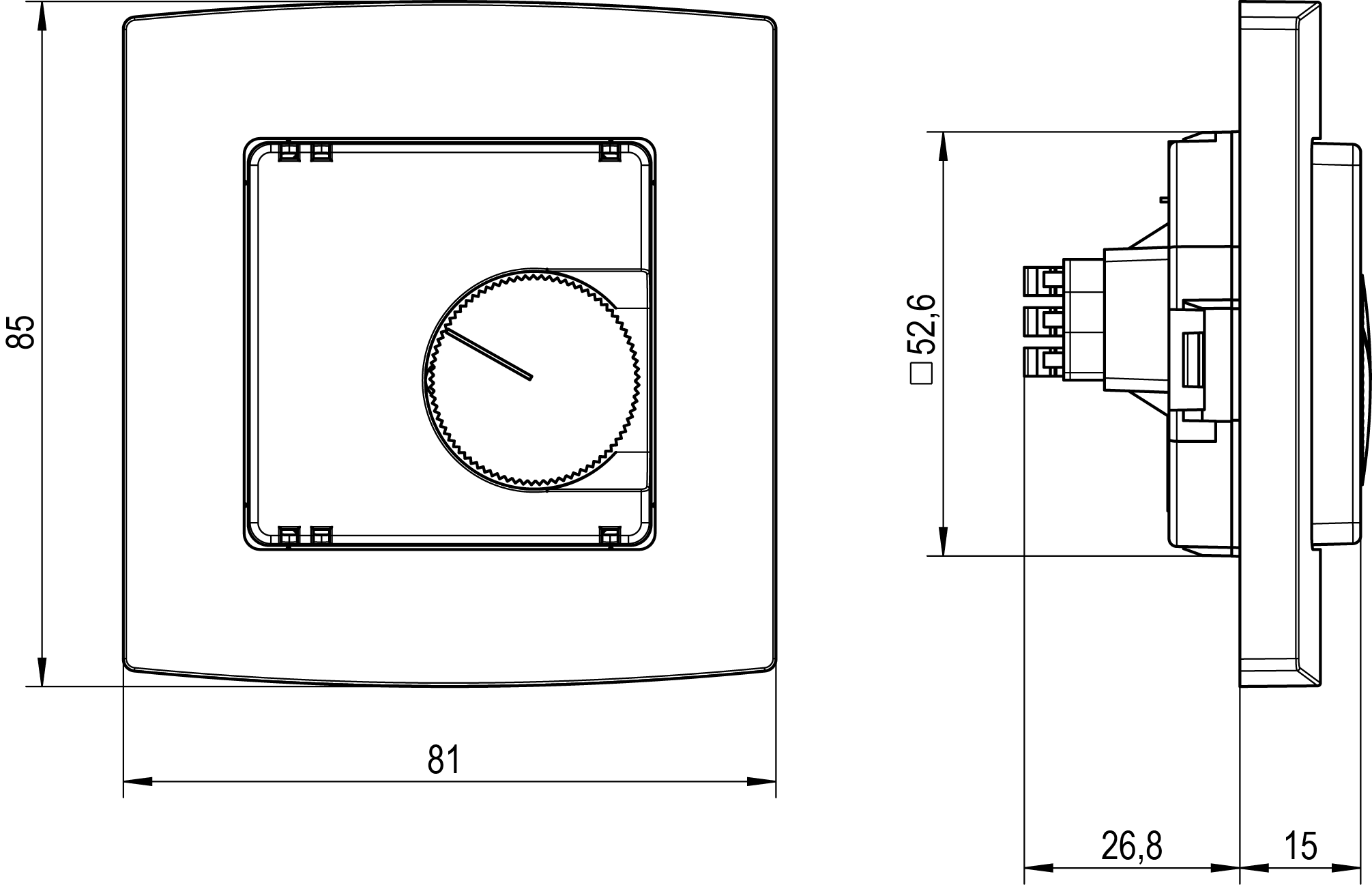

RTBSU-401.000#21 — masszeichnung
Click to enlarge
    RTBSU-401.000#21 — produktbild
    RTBSU-401.000#21 — gif_360
    RTBSU-401.000#21 — milieubild
    RTBSU-401.000#21 — anschlussbild
    RTBSU-401.000#21 — masszeichnung
    Anschlussquerschnitt1 – 2,5 mm² (starr) / 0,75 – 1,5 mm² (flex)
    Anzahl Ausgänge
    Anzahl der Ausgänge Heizung1
    Anzahl Regelbereiche1
    Anzeige ECONein
    Anzeige HeizenNein
    Anzeige ZusatzheizungNein
    Ausgangssignalschaltend
    AusseneinstellungJa
    BauschutzkappeNein
    Bedienung
    Betriebsspannung
    DesignBerlin UP
    ECO Funktion (Absenkung)Nein
    Elektrischer AnschlussFedersteckklemmen
    EnergieeffizienzklasseI
    Farbe
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementBimetall
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff PA6, PC
    Max. Leistungsaufnahme< 0,5 W
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom10 (4) A
    Mechanische BereichseineingungJa
    Medium
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/BefestigungUnterputz (tiefe Dose empfohlen)
    Oberflächenbeschaffenheitglänzend
    Prüfzeichen ApprobationCE, VDE
    Regelbereich
    Regelfunktion HeizenJa
    Regelfunktion KühlenNein
    Regelverhalten2-Punkt
    Schaltdifferenz0,5 K (delta T max. 4 K/h)
    SchaltelementBimetallkontakt
    Schalter AbsenkungNein
    Schalter Absenkung / Heizen / Absenkung externNein
    Schalter Ein/AusNein
    Schalter Heizen/KühlenNein
    Schalter Heizen/Aus/KühlenNein
    Schalter ZusatzheizungNein
    SchaltkontaktÖffner
    Schaltkontakt potentialfreiNein
    Schaltleistung2300 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaMerkziffernskala
    Thermische RückführungJa
    Umgebungstemperatur0 … 30 °C
    ZusammenstellungKomplettgerät
    Abmessung (B x H x T)81 mm x 85 mm x 41,8 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    Verkaufsprospekt
    BIM-Daten
