RTBSB-001.065

Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Wechsler, Schalter Heizen/Kühlen

Elektromechanischer Raumtemperaturregler im Aufputzgehäuse zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Speziell für 2-Rohr-Klimasysteme. Die Heiz-/Kühlumschaltung erfolgt mit dem Schalter Heizen/Kühlen. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden.


Artikelnummer: MA010600 Kategorien: , ,
Add to wishlist
Compare

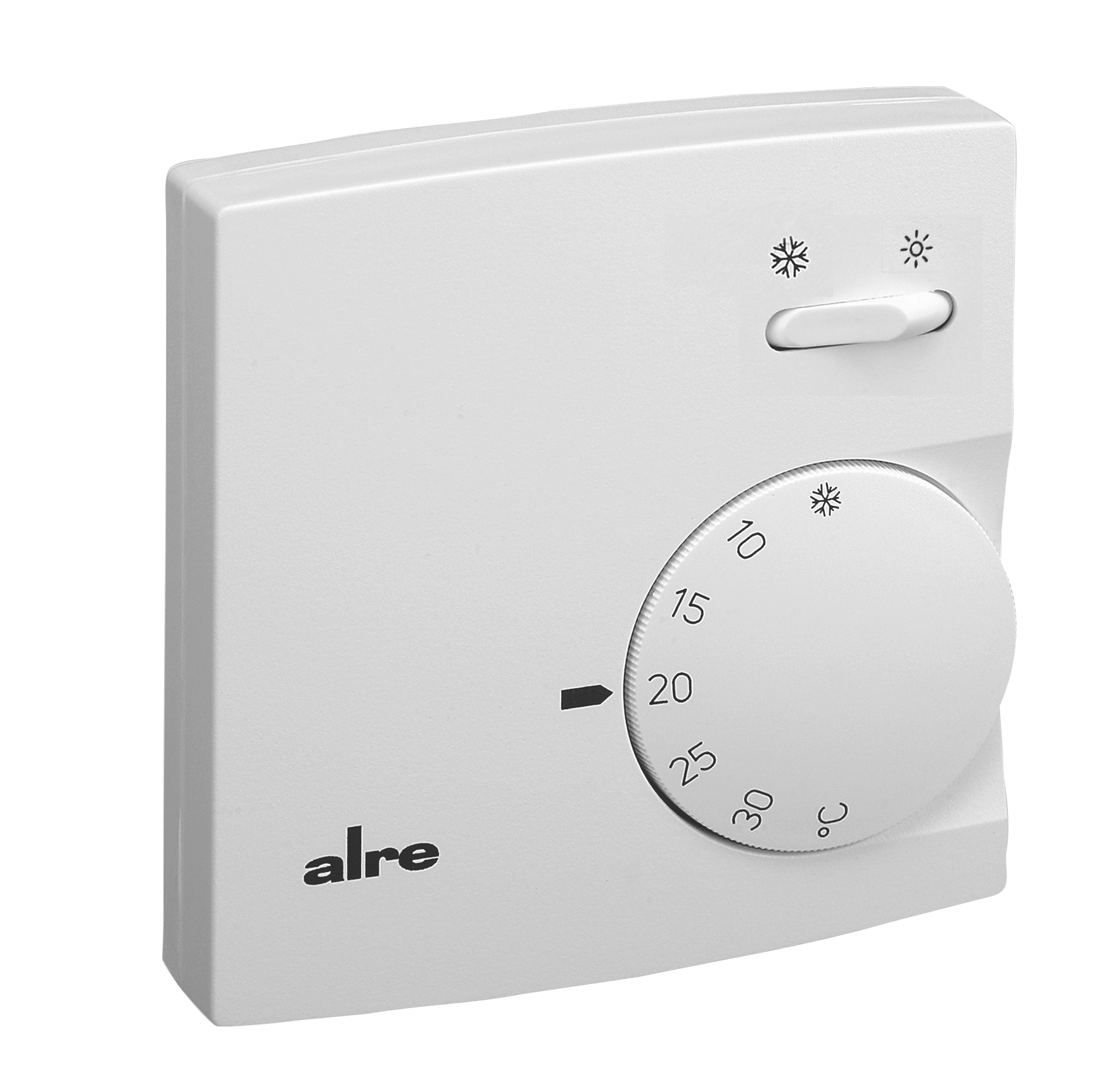

RTBSB-001.065 — produktbild

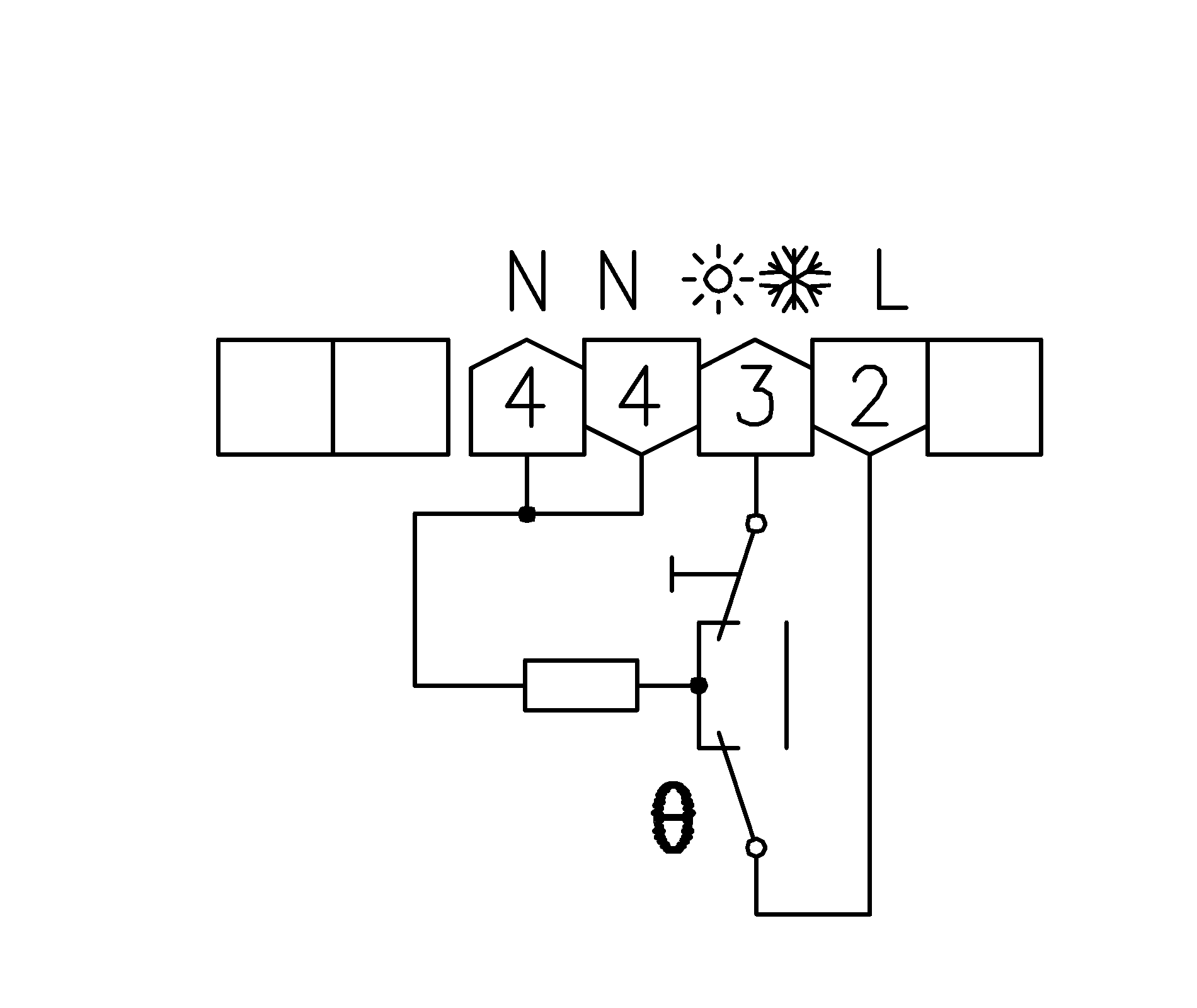

RTBSB-001.065 — anschlussbild
RTBSB-001.065 — masszeichnung
Click to enlarge
    RTBSB-001.065 — produktbild
    RTBSB-001.065 — anschlussbild
    RTBSB-001.065 — masszeichnung
    Anschlussquerschnitt0,12 – 2,5 mm²
    Anzahl Ausgänge1
    Anzahl der Ausgänge Heizung1
    Anzahl der Ausgänge Kühlung1
    Anzahl Regelbereiche1
    Anzeige HeizenNein
    Ausgangssignalschaltend
    AusseneinstellungJa
    BedienungDrehknopf und Schalter
    Betriebsspannung
    Design
    ECO Funktion (Absenkung)Nein
    Elektrischer AnschlussSchraubklemmen
    EnergieeffizienzklasseI
    Farbereinweiß
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementBimetall
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff ABS
    Max. Leistungsaufnahme< 0,5 W
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom5 (2) A
    Mechanische BereichseineingungJa
    MediumLuft, nicht aggressiv
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/BefestigungAufputz
    Oberflächenbeschaffenheitmatt
    Prüfzeichen ApprobationCE
    Regelbereich5 … 30 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Regelverhalten2-Punkt
    SchaltdifferenzHeizen/Kühlen: 0,5 K (delta T max. 4 K/h)
    SchaltelementBimetallkontakt
    Schalter Ein/AusNein
    Schalter Heizen/KühlenJa
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiNein
    Schaltleistung1150 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Thermische RückführungJa
    Umgebungstemperatur0 … 30 °C
    ZusammenstellungKomplettgerät
    Abmessung (B x H x T)78,3 mm x 83,4 mm x 25,5 mm
