RTBSB-001.000/01

Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Öffner, Skala 1…6

Elektromechanischer Raumtemperaturregler im Aufputzgehäuse zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Geeignet alle für Heizungsarten. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Das Gerät wird mittels Aufputz-/Wandmontage (4-Loch-Befestigung auf UP-Dose) montiert.


Artikelnummer: MA010011 Kategorien: , ,
Add to wishlist
Compare

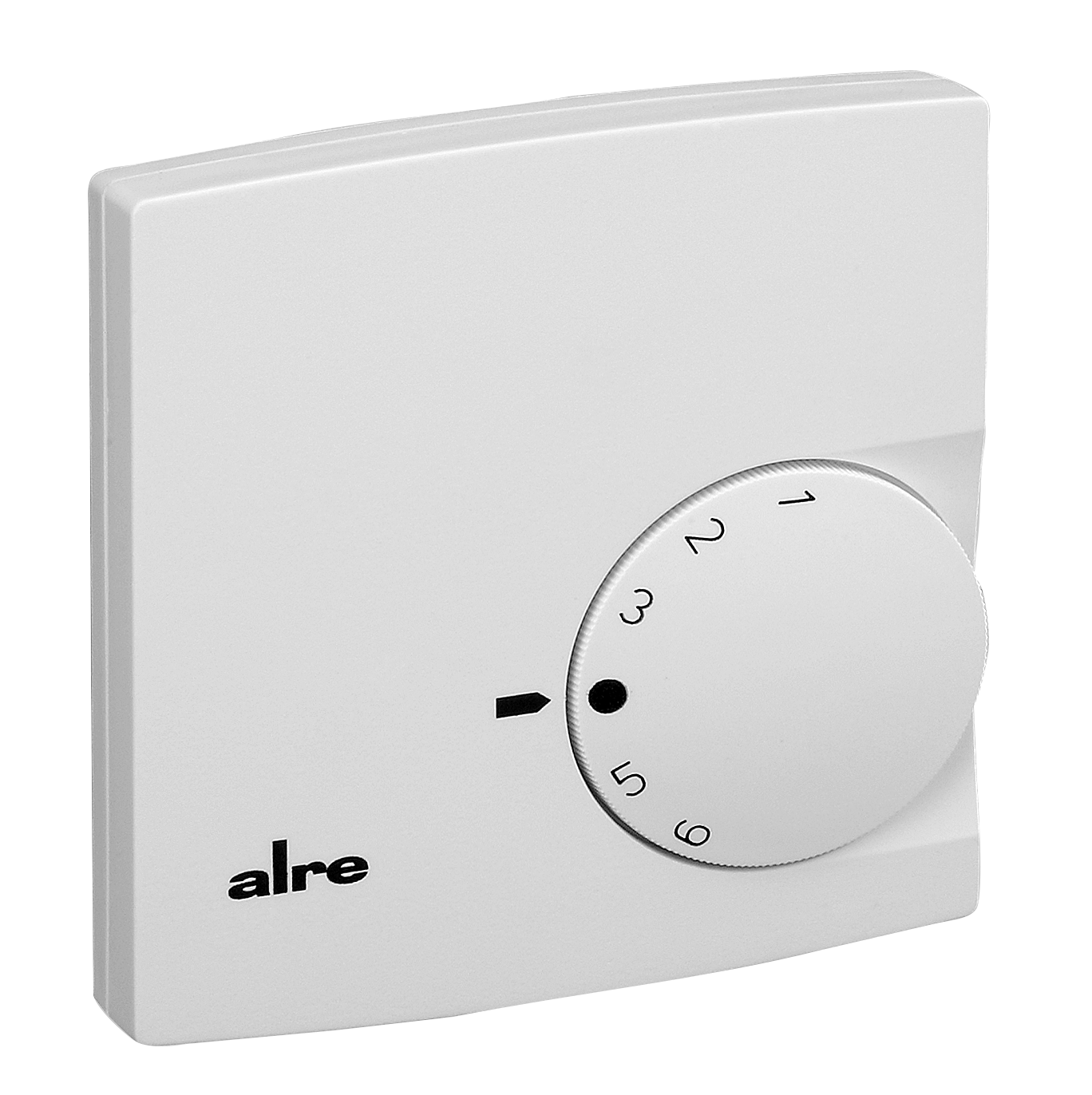

RTBSB-001.000/01 — produktbild
RTBSB-001.000/01 — anschlussbild
RTBSB-001.000/01 — masszeichnung
Click to enlarge
    RTBSB-001.000/01 — produktbild
    RTBSB-001.000/01 — anschlussbild
    RTBSB-001.000/01 — masszeichnung
    Anschlussquerschnitt0,12 – 2,5 mm²
    Anzahl Ausgänge1
    Anzahl der Ausgänge Heizung1
    Anzahl Regelbereiche1
    Anzeige HeizenNein
    Ausgangssignalschaltend
    AusseneinstellungJa
    BedienungDrehknopf
    Betriebsspannung
    Design
    ECO Funktion (Absenkung)Nein
    Elektrischer AnschlussSchraubklemmen
    EnergieeffizienzklasseI
    Farbereinweiß
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementBimetall
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff ABS
    Max. Leistungsaufnahme< 0,5 W
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom10 (4) A
    Mechanische BereichseineingungJa
    MediumLuft, nicht aggressiv
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/BefestigungAufputz
    Oberflächenbeschaffenheitmatt
    Prüfzeichen ApprobationCE
    Regelbereich5 … 30 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Regelverhalten2-Punkt
    Schaltdifferenz0,5 K (delta T max. 4 K/h)
    SchaltelementBimetallkontakt
    Schalter Ein/AusNein
    Schalter Heizen/KühlenNein
    SchaltkontaktÖffner
    Schaltkontakt potentialfreiNein
    Schaltleistung2300 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaMerkziffernskala 1…6
    Thermische RückführungJa
    Umgebungstemperatur0 … 30 °C
    ZusammenstellungKomplettgerät
    Abmessung (B x H x T)78,3 mm x 83,4 mm x 25,5 mm
