KTBSB-112.000

Raumtemperaturregler, Heizen/Kühlen, Aufputz, 230 VAC, 3-stufiger Lüfterausgang

Klimaregler „Heizen oder Kühlen“ für Fancoil-Geräte, Luftverteilsysteme oder Teilklimaanlagen mit Heiz-/Kühlumschaltung im 4-Rohrsystem für Hotel-, Wohn- und Geschäftsräume. Der Einstellbereich kann mechanisch unter dem Knopf mit den Einstellfahnen begrenzt werden. Aufputz-/Wandmontage oder mittels Adapterplatte auf UP-Dose.


Artikelnummer: MA200100 Kategorien: , ,
Add to wishlist
Compare
KTBSB-112.000 — produktbild

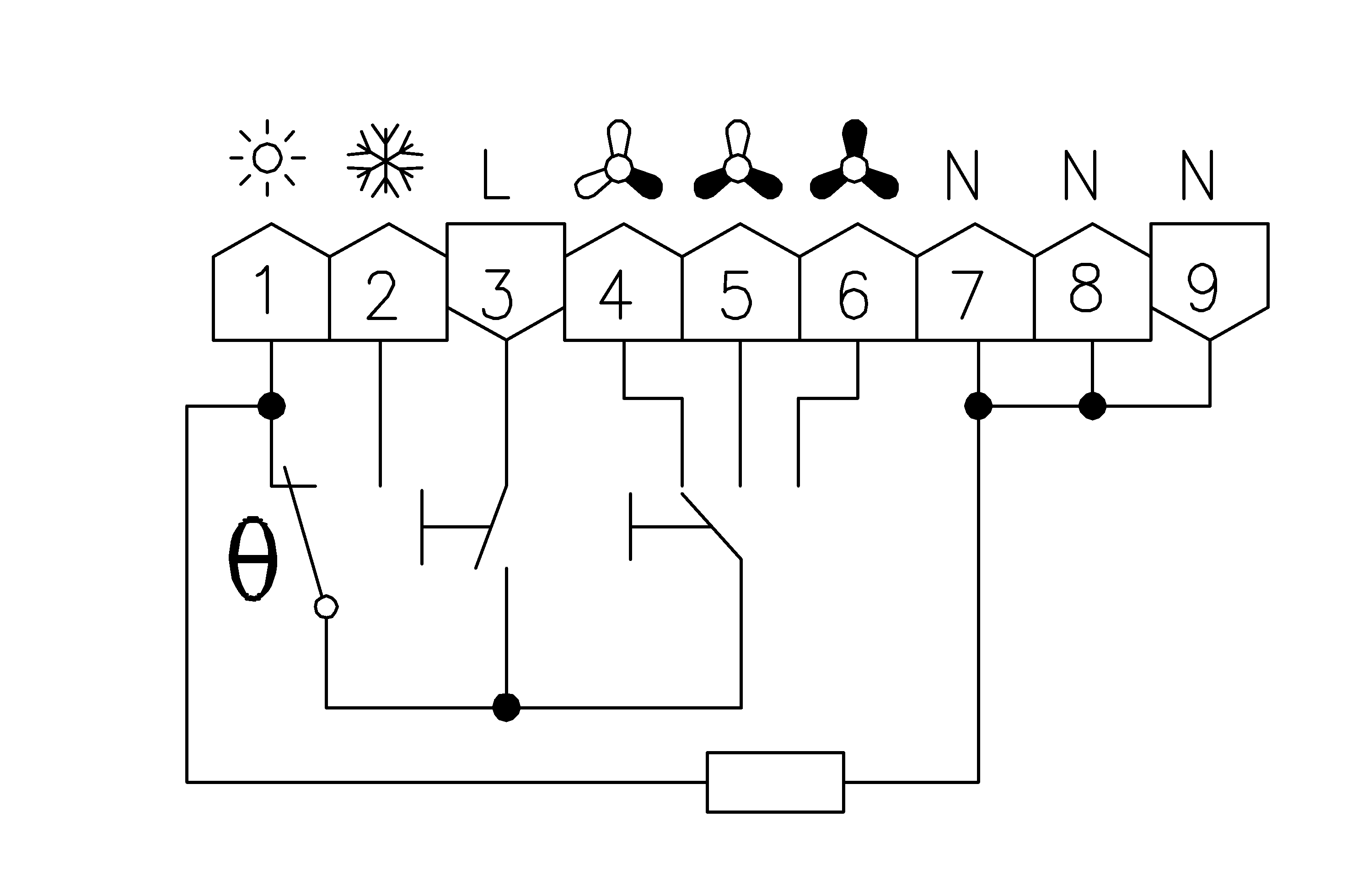

KTBSB-112.000 — anschlussbild
KTBSB-112.000 — masszeichnung
Click to enlarge
    KTBSB-112.000 — produktbild
    KTBSB-112.000 — anschlussbild
    KTBSB-112.000 — masszeichnung
    Anzahl Ausgänge3
    Anzahl der Ausgänge Heizung1
    Anzahl der Ausgänge Kühlung1
    Anzahl Regelbereiche1
    Anzeige Ein/AusNein
    Anzeige Heizen/KühlenNein
    Ausgangssignalschaltend
    AusseneinstellungJa
    BedienungDrehknopf und Schalter
    Betriebsspannung
    Design
    ECO Funktion (Absenkung)Nein
    Elektrischer AnschlussSchraubklemmen
    EnergieeffizienzklasseI
    Farbereinweiß
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementBimetall
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff ABS
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom6 (3) A
    Mechanische BereichseineingungJa
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/BefestigungAufputz
    Oberflächenbeschaffenheitmatt
    Regelbereich5 … 30 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Regelverhalten2-Punkt
    SchaltdifferenzHeizen/Kühlen: 0,5 K (delta T max. 4 K/h)
    SchaltelementBimetallkontakt
    Schalter Ein/AusJa
    Schalter Heizen/KühlenNein
    Schalter Heizen/Lüften/KühlenNein
    Schalter Ventilator 3-stufigJa
    Schalter ZusatzheizungNein
    Schalter/Lampe NachtabsenkungNein
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiNein
    Schaltleistung1380 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Thermische RückführungJa
    Umgebungstemperatur0 … 30 °C
    Verschmutzungsgrad2
    ZusammenstellungKomplettgerät
    Abmessung (B x H x T)110 mm x 110,7 mm x 26 mm
