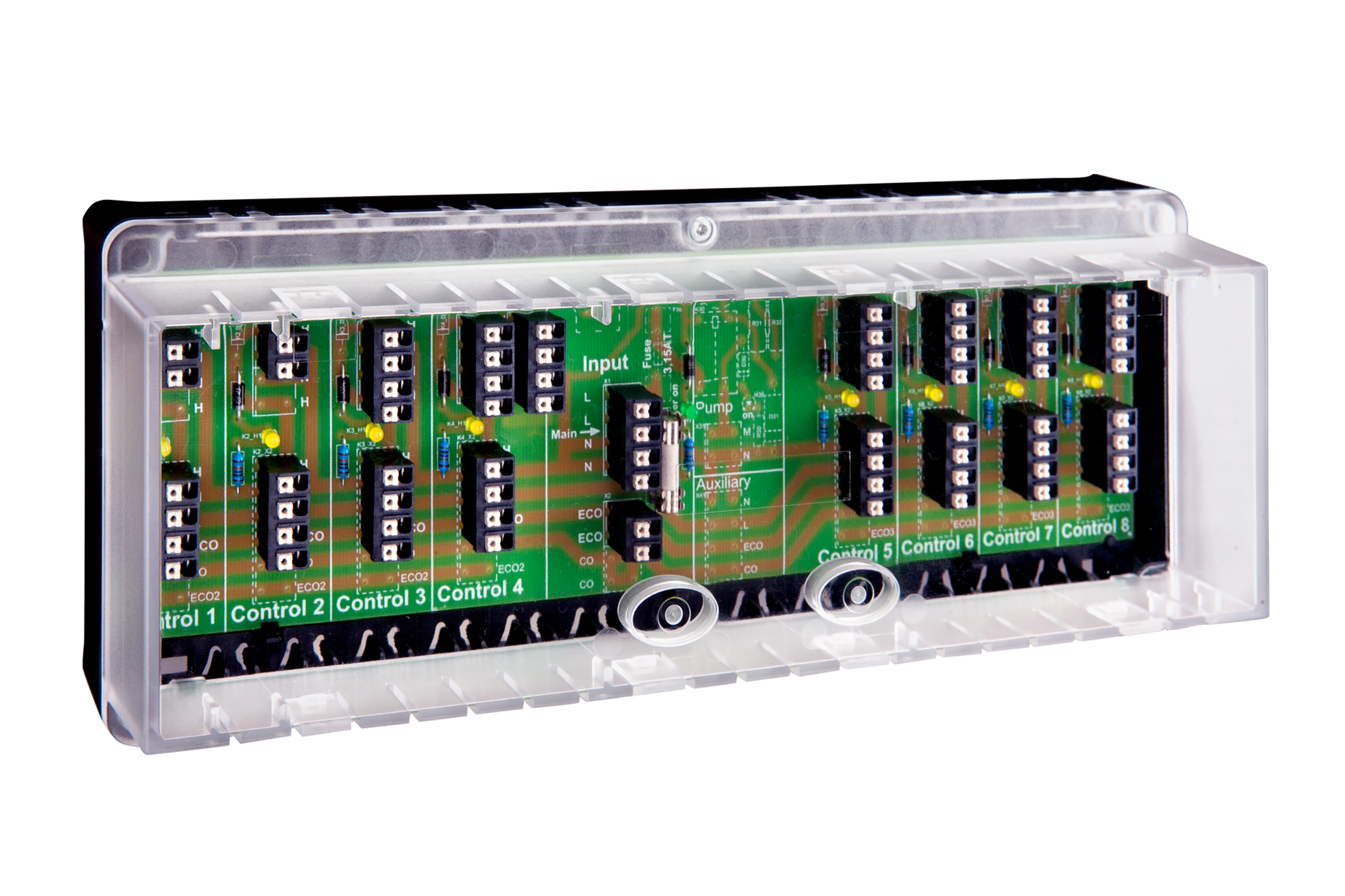

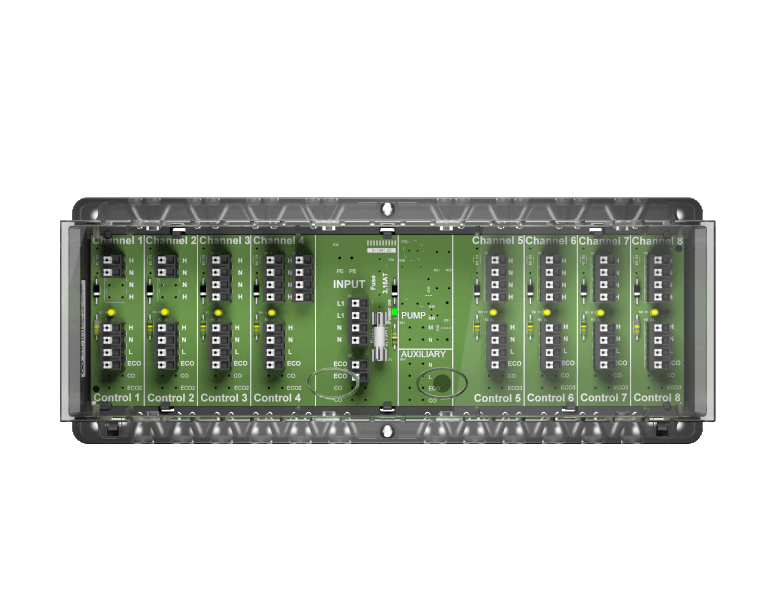

VOOPL-318.178

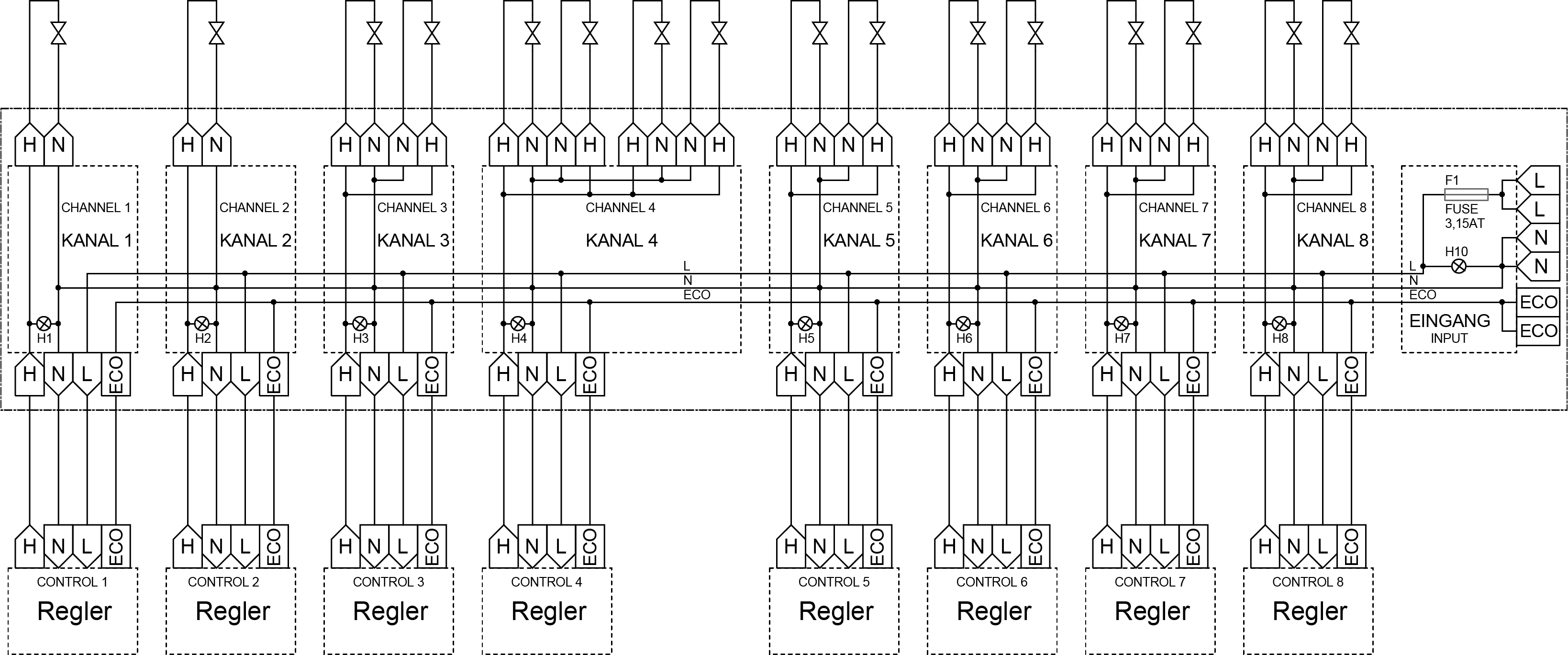

Bornier, max. 8 thermostats d’ambiance et 16 servomoteurs, IP20
Cet appareil a été spécialement conçu pour le câblage de régulateurs de température individuels 230 V~ avec les servomoteurs de vanne correspondants pour un montage fixe. Le bornier convient aussi bien aux régulateurs de chauffage avec ou sans fonction ECO qu’aux régulateurs de chauffage/climatisation avec commutateur de chauffage/climatisation intégré. L’utilisation d’un régulateur à horloge ou d’une horloge externe permet de former une régulation maître-esclave. En fonction du régulateur utilisé, des servomoteurs avec sens d’action NC (normalement fermé) ou NO (normalement ouvert) peuvent être raccordés à ce bornier.
Luka déballe
Chargement de la vidéo…
| Section de raccordement | 0,75 – 1,5 mm² (rigide) / 0,5 – 1 mm² (flex) |
|---|---|
| Nombre de sorties | 8, 8 |
| Nombre de canaux/zone | 8 |
| Tension de service | 230 VAC, 50 Hz |
| Raccordement électrique | Bornes enfichables à ressort |
| Couleur | anthrazit |
| Température de stockage | –20 … 70 °C |
| Humidité max. de l'air (non condensée) | 95 % HR |
| Matériau du boîtier | Plastique PC |
| Température max. Tension de commutation | 230 VAC, 50 Hz |
| Tension de commutation min. | 230 VAC, 50 Hz |
| Montage/fixation | Montage apparent ou rail normalisé |
| État de surface | brillant |
| Fonction de régulation Chauffage | |
| Fonction de régulation Refroidissement | |
| contact de commutation sans potentiel | Non |
| Indice de protection | IP20 |
| Température ambiante | −10 … 50 °C |
| Compilation | Bornier, vis de fixation |

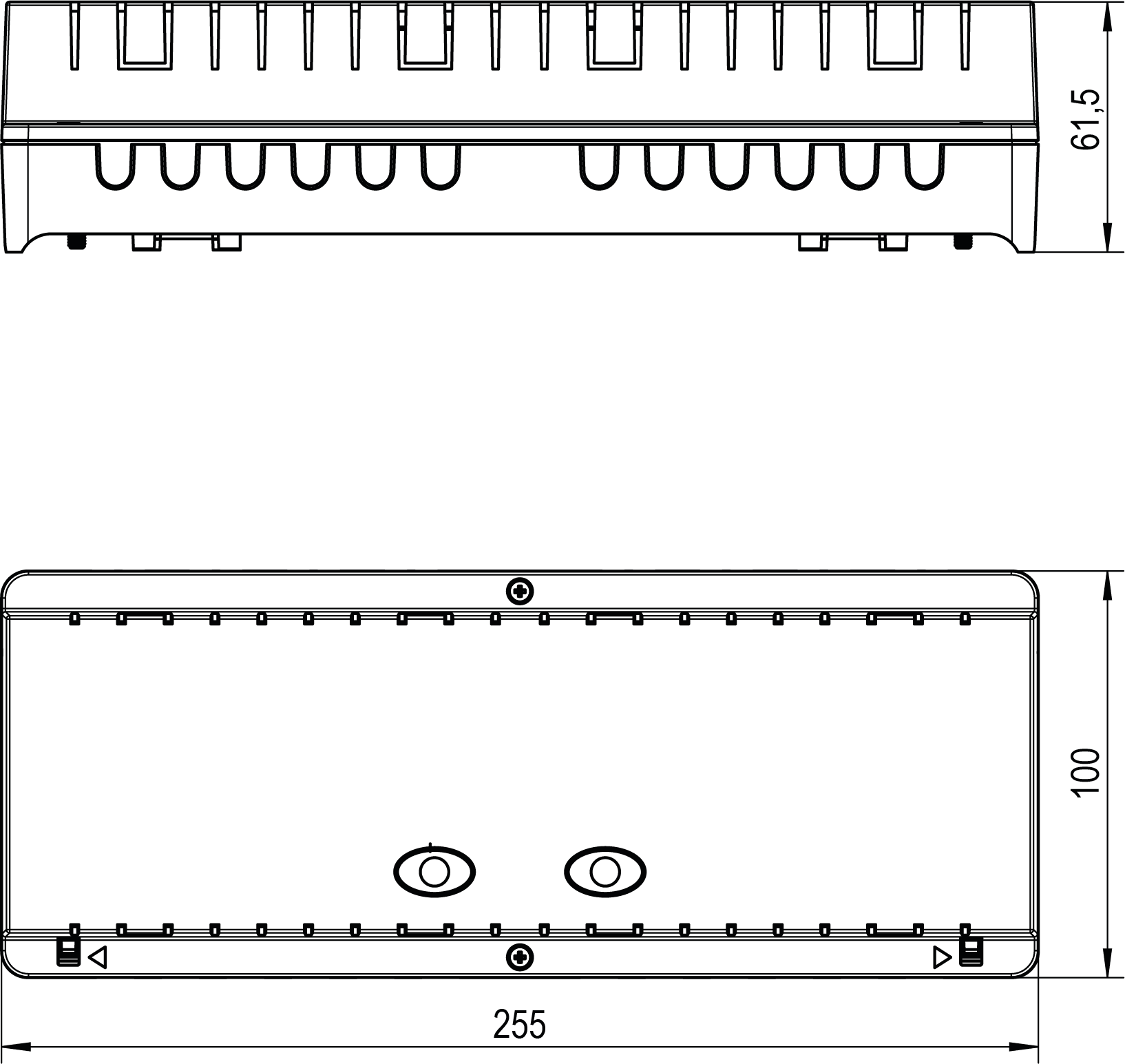

| Dimensions (L x H x P) | 255 mm x 100 mm x 61,5 mm |
Chargement du texte de spécification...
| Photo | Type | Réf. | Caractéristiques | |
|---|---|---|---|---|
 | ZBOOA-010.100 | H9100010-fr | Servomoteur de chauffage, 230 VAC, fermé hors tension | Voir le produit |
 | ZBOOA-010.185 | G8990010-fr | Servomoteur "Stella" 230 V NC pour l'équilibrage hydraulique automatique | Voir le produit |
 | JZ-32 | BN990005-fr | Kit de fixation magnétique pour borniers VOOPL-216.176/VOOPL-318.178 et récepteur radio multicanaux HTFRL-214.240/HTFRL-316.225 | Voir le produit |
 | RTBSB-001.086 | MA010800-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, contact à ouverture | Voir le produit |
 | RTBSB-001.096 | MA012500-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, contact à ouverture, affichage Chauffage | Voir le produit |
 | RTBSB-201.000 | MA300000-fr | Régulateur de température ambiante, en saillie superplat, 5...30 °C, 230 VAC, 2 (1) A, contact… | Voir le produit |
 | RTBSB-201.000/08 | MA300008-fr | Régulateur de température ambiante, en saillie superplat, 5...30 °C, 230 VAC, 2 (1) A, contact… | Voir le produit |
| RTBSB-201.002 | MA300100-fr | Régulateur de température ambiante, en saillie superplat, 5...30 °C, 230 VAC, 2(1)A, contact à ouverture,… | Voir le produit |
| RTBSB-201.010 | MA300200-fr | Régulateur de température ambiante, en saillie superplat, 5...30 °C, 230 VAC, 2(1)A, inverseur | Voir le produit |
 | RTBSB-201.062 | MA300400-fr | Régulateur de température ambiante, apparent superplat, 5...30 °C, 230 VAC, 2(1)A, contact à ouverture, fonction… | Voir le produit |
 | RTBSB-201.065 | MA300500-fr | Régulateur de température ambiante, en saillie superplat, 5...30 °C, 230 VAC, 2(1)A, inverseur, interrupteur chauffage/refroidissement | Voir le produit |
 | RTBSB-201.065/02 | MA300502-fr | Régulateur de température ambiante, en saillie superplat, 5...30 °C, 230 VAC, 2(1)A, inverseur, interrupteur chauffage/refroidissement,… | Voir le produit |
| RTBSB-201.000-20 | MA300800-fr | Régulateur de température ambiante, en saillie superplat, 5...30 °C, 230 VAC, 2(1)A, contact à ouverture,… | Voir le produit |
 | RTBSB-201.034 | MA301400-fr | Régulateur de température ambiante, montage en saillie superplat, 5...30 °C, 230 VAC, 2(1)A, contact à… | Voir le produit |
 | RTBSB-001.000 | MA010000-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, contact à ouverture | Voir le produit |
| RTBSB-001.000/01 | MA010011-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, contact à ouverture, échelle 1...6 | Voir le produit |
| RTBSB-001.002 | MA010100-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, contact à ouverture, fonction ECO | Voir le produit |
| RTBSB-001.010 | MA010200-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, inverseur | Voir le produit |
 | RTBSB-001.065 | MA010600-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, inverseur, interrupteur chauffage/refroidissement | Voir le produit |
 | RTBSB-001.026 | MA010900-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, contact inverseur, interrupteur MARCHE/ARRÊT, sortie… | Voir le produit |
| RTBSB-001.045 | MA011200-fr | Régulateur de température ambiante, en saillie, -20...+30 °C, 230 VAC, inverseur | Voir le produit |
| RTBSB-001.048 | MA011300-fr | Régulateur de température ambiante, en saillie, 10...60 °C, 230 VAC, inverseur | Voir le produit |
 | RTBSB-001.910 | MA012000-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, contact inverseur, fonction ECO, réglage… | Voir le produit |
 | RTBSB-001.062 | MA012400-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, contact à ouverture, fonction ECO,… | Voir le produit |
 | RTBSB-001.948/1 | MA012600-fr | Régulateur de température ambiante, en saillie, 10...60 °C, 230 VAC ou 24 VAC, inverseur, réglage… | Voir le produit |
| RTBSB-001.110 | MA012701-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC ou 24 VAC, inverseur | Voir le produit |
| RTBSB-001.500 | MA013401-fr | Régulateur de température ambiante, en saillie, 5...30 °C, 230 VAC, contact à ouverture, raccordement à… | Voir le produit |
 | RTBSU-401.000#00 | UA090000-fr | Régulateur de température ambiante UP, 230 VAC, contact à ouverture | Voir le produit |
| RTBSU-401.002#00 | UA090001-fr | Régulateur de température ambiante UP, 230 VAC, contact à ouverture, abaissement nocturne | Voir le produit |
| RTBSU-401.010#00 | UA090002-fr | Régulateur de température ambiante UP, 230 VAC, inverseur | Voir le produit |
 | RTBSU-401.062#00 | UA090003-fr | Régulateur de température ambiante UP, 230 VAC, contact à ouverture, affichage Chauffage, interrupteur marche/arrêt, réduction… | Voir le produit |
| RTBSU-401.034#00 | UA090004-fr | Régulateur de température ambiante UP, 230 VAC, contact à ouverture, affichage Chauffage | Voir le produit |
| RTBSU-401.063#00 | UA090006-fr | Régulateur de température ambiante UP, 230 VAC, inverseur, interrupteur chauffage/arrêt/refroidissement | Voir le produit |
| RTBSU-401.065#00 | UA090007-fr | Régulateur de température ambiante UP, 230 VAC, inverseur, interrupteur chauffage/refroidissement | Voir le produit |
| RTBSU-401.075#00 | UA090008-fr | Régulateur de température ambiante UP, 230 VAC, contact à ouverture, affichage de l'abaissement, interrupteur abaissement/chauffage/abaissement… | Voir le produit |
| RTBSU-401.086#00 | UA090009-fr | Régulateur de température ambiante UP, 230 VAC, contact à ouverture, 3000 W | Voir le produit |
 | RTBSU-401.000#21 | UA090014-fr | Régulateur de température ambiante UP, 230 VAC, contact à ouverture, cadre alre, cache 50 x… | Voir le produit |
 | RTBSU-401.052#21 | UA090015-fr | Régulateur de température ambiante UP, 230 VAC, contact à ouverture, affichage/commutateur chauffage d'appoint, cadre alre,… | Voir le produit |
| RTBSU-401.086#21 | UA090016-fr | Régulateur de température ambiante UP, 230 VAC, contact à ouverture, 3000W, cadre alre, cache 50… | Voir le produit |
 | HTRRUu210.021#21/V2 | UA060000-fr | Régulateur de température ambiante/de sol avec horloge, encastré, cadre alre, cache 50 x 50 mm,… | Voir le produit |
 | HTRRUu210.021#07/V2 | UA060001-fr | Régulateur de température ambiante/de sol avec horloge, encastré, cache 50 x 50 mm, blanc pur,… | Voir le produit |
| HTRRUu210.021#09/V2 | UA060002-fr | Régulateur de température ambiante/de sol avec horloge, encastré, cache 50 x 50 mm, blanc perle,… | Voir le produit |
| HTRRUu210.021#27/V2 | UA060003-fr | Régulateur de température ambiante/de sol avec horloge, encastré, cache 50 x 50 mm, blanc trafic/studion,… | Voir le produit |
 | HTRRUu210.021#55/V2 | UA060004-fr | Régulateur de température ambiante/de sol avec horloge, encastré, cache 55 x 55 mm, blanc pur,… | Voir le produit |
| HTRRUu210.021#57/V2 | UA060005-fr | Régulateur de température ambiante/de sol avec horloge, encastré, cache 55 x 55 mm, blanc perle,… | Voir le produit |
 | HTRRUu210.021#28/V2 | UA060006-fr | Régulateur de température ambiante/de sol avec horloge, encastré, cache adapté à BUSCH-JAEGER Reflex SI/SI Linear,… | Voir le produit |
| HTRRUu210.021#59/V2 | UA060014-fr | Régulateur de température ambiante/de sol avec horloge, encastré, cache 55 x 55 mm, blanc trafic/studion,… | Voir le produit |
| HTRRUu210.021#56/V2 | UA060020-fr | Régulateur de température ambiante/de sol avec horloge, encastré, cache 55 x 55 mm, blanc pur,… | Voir le produit |
| HTRRUu210.021#21/7/V2 | UN060011-fr | Régulateur de température ambiante/de sol avec horloge, encastré, cadre alre, cache 50 x 50 mm,… | Voir le produit |
 | HTRRUt210.A00#55 | UA120000-fr | Régulateur de température ambiante avec échelle circulaire lumineuse, encastré, cache 55 x 55 mm, blanc… | Voir le produit |
 | HTRRUt210.A00#31 | UA120001 | Régulateur de température ambiante avec échelle circulaire lumineuse, encastré, cadre, cache 55 x 55 mm,… | Voir le produit |
 | HTRRBd-210.100 | MA700800 | Régulateur de température ambiante avec affichage de la température, en saillie super-plat, 5...30 °C, 230… | Voir le produit |
 | HTRRBu110.117/21 | MA600003-fr | Régulateur de température ambiante avec horloge, en saillie | Voir le produit |
 | KTBSB-113.500 | MA200000-fr | Régulateur de température ambiante, chauffage/refroidissement, en saillie, 230 VAC, sortie de ventilation à 3 niveaux | Voir le produit |
 | KTBSB-112.000 | MA200100-fr | Régulateur de température ambiante, chauffage/refroidissement, en saillie, 230 VAC, sortie de ventilation à 3 niveaux | Voir le produit |
| KTBSB-112.070 | MA200202-fr | Régulateur de température ambiante, chauffage/refroidissement, en saillie, 230 VAC, sortie de ventilation à 3 niveaux | Voir le produit |
| KTRRB-117.128 | MA601300-fr | Régulateur de température ambiante, chauffage/refroidissement, en saillie, 230 VAC, sortie de ventilation à 3 niveaux | Voir le produit |
 | KTRRB-117.163 | MA601400-fr | Régulateur de température ambiante, chauffage/refroidissement, en saillie, 230 VAC | Voir le produit |
 | KTRRB-117.169 | MA601500-fr | Régulateur de température ambiante, chauffage/refroidissement, en saillie, 230 VAC, sortie de ventilateur à 3 niveaux… | Voir le produit |
 | KTRRUu217.456#21/V2 | UA220000-fr | Régulateur de température ambiante avec horloge, chauffage/refroidissement, UP, 230 VAC, cadre alre, cache 50 x… | Voir le produit |
 | KTRRUu217.456#07/V2 | UA220002-fr | Régulateur de température ambiante avec horloge, chauffage/refroidissement, UP, 230 VAC, cache 50 x 50 mm,… | Voir le produit |
| KTRRUu217.456#09/V2 | UA220003-fr | Régulateur de température ambiante avec horloge, chauffage/refroidissement, UP, 230 VAC, cache 50 x 50 mm,… | Voir le produit |
| KTRRUu217.456#27/V2 | UA220004-fr | Régulateur de température ambiante avec horloge, chauffage/refroidissement, UP, 230 VAC, cache 50 x 50 mm,… | Voir le produit |
 | KTRRUu217.456#55/V2 | UA220005-fr | Régulateur de température ambiante avec horloge, chauffage/refroidissement, UP, 230 VAC, cache 55 x 55 mm,… | Voir le produit |
| KTRRUu217.456#57/V2 | UA220006-fr | Régulateur de température ambiante avec horloge, chauffage/refroidissement, UP, 230 VAC, cache 55 x 55 mm,… | Voir le produit |
 | KTRRUu217.456#28/V2 | UA220007-fr | Régulateur de température ambiante avec horloge, chauffage/refroidissement, UP, 230 VAC, cache adapté à BUSCH-JAEGER Reflex… | Voir le produit |
| KTRRUu217.456#59/V2 | UA220008-fr | Régulateur de température ambiante avec horloge, chauffage/refroidissement, encastré, 230 VAC, cache 55 x 55 mm,… | Voir le produit |
| KTRRUu217.456#56/V2 | UA220009-fr | Régulateur de température ambiante avec horloge, chauffage/refroidissement, UP, 230 VAC, cache 55 x 55 mm,… | Voir le produit |
