HTRRUt210.A00#55

Raumtemperaturregler mit Leuchtringskala, UP, Abdeckung 55 x 55 mm, reinweiß, glänzend

Dieser Raumtemperaturregler wurde speziell für die Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels entwickelt und ist zum direkten Anschluss von bis zu 10 Ventilantrieben (stromlos geschlossen) für Warmwasserheizungen geeignet. Das Gerät ist mit kreisförmig angeordneten LEDs ausgestattet, die die aktuelle Solltemperatur anzeigen, und ermöglicht es dem Benutzer, die gewünschte Temperatur über einfache Auf-/Ab-Tastsensoren einzustellen.


Installations-Tutorial

Artikelnummer: UA120000 Kategorien: , ,
Add to wishlist
Compare

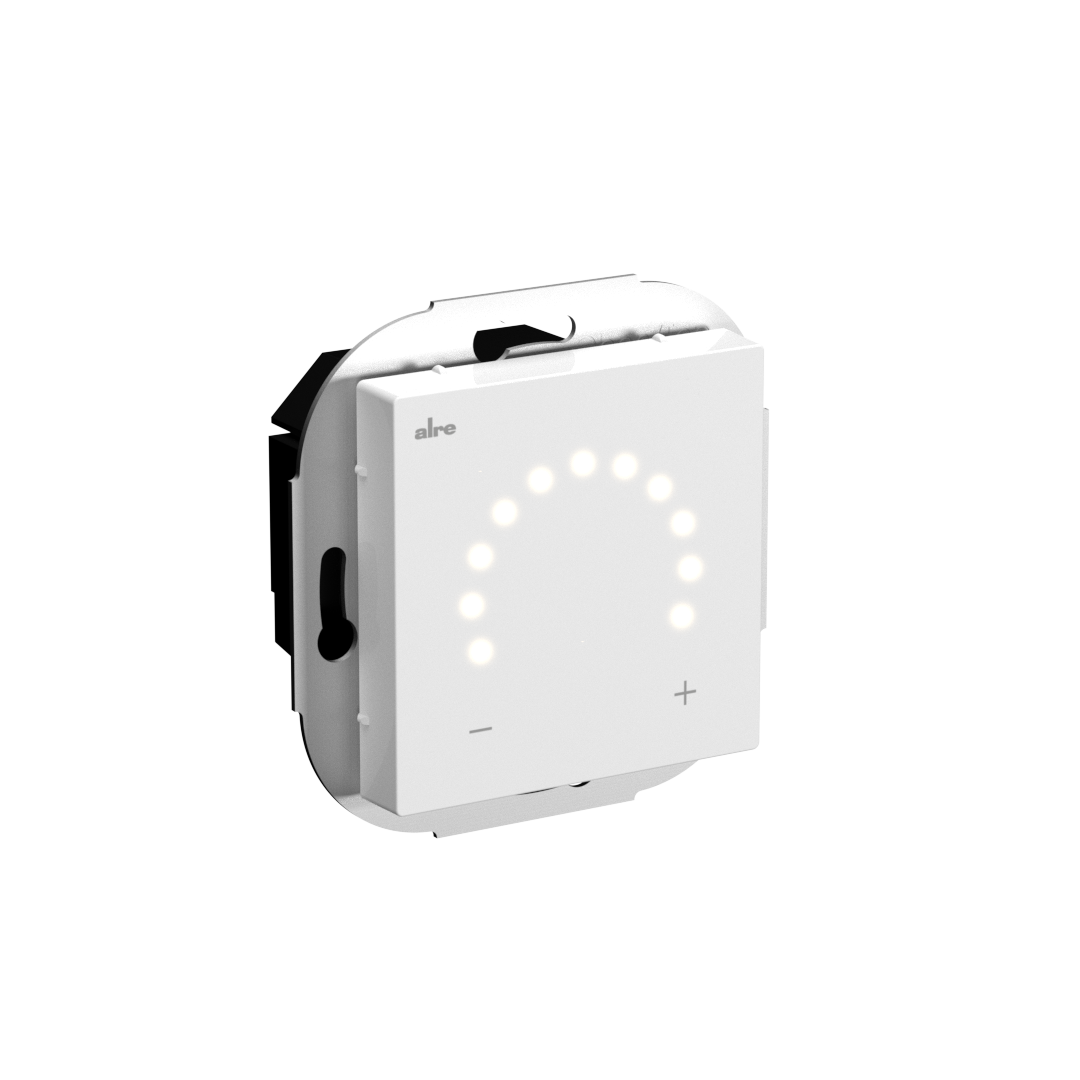

HTRRUt210.A00#55 — produktbild

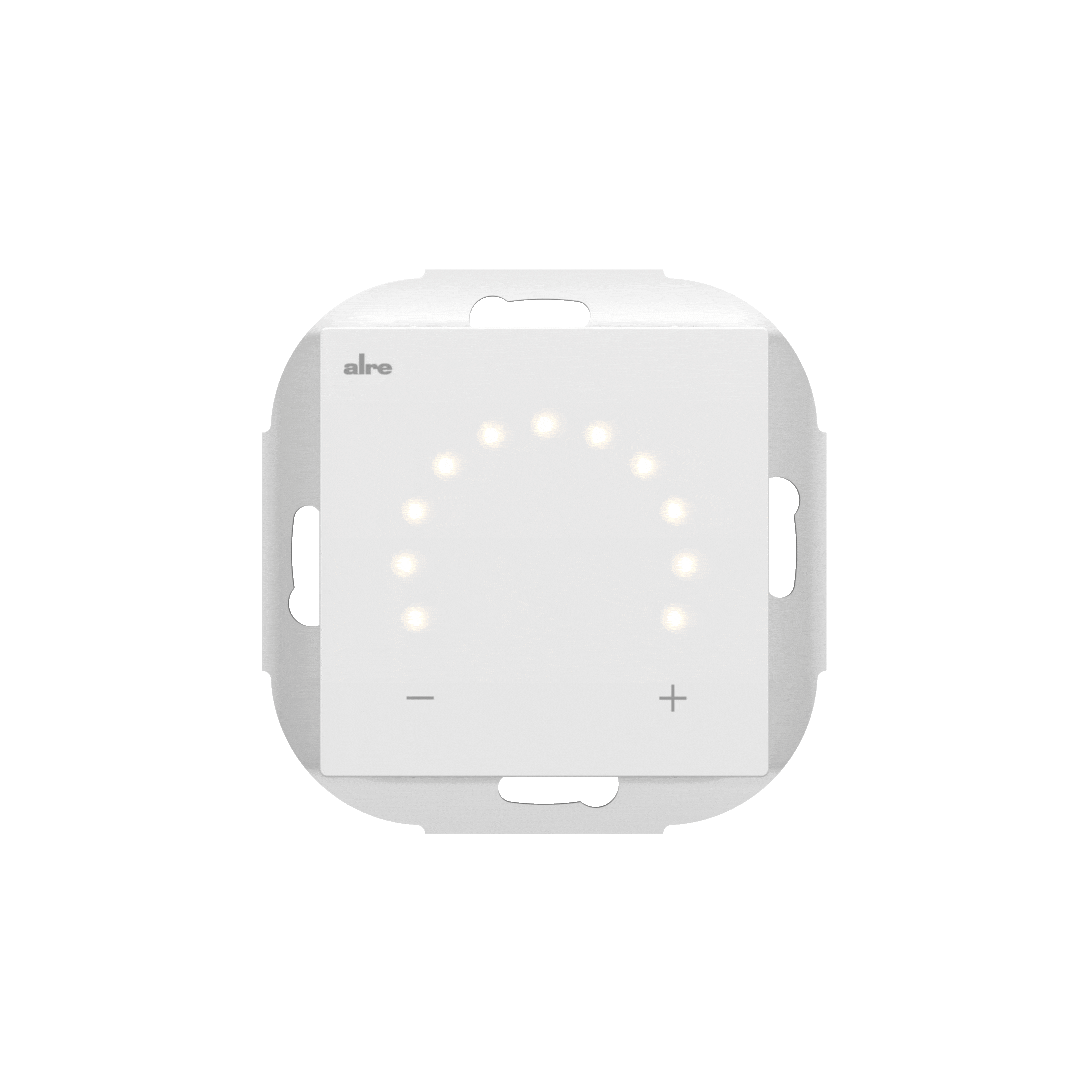

HTRRUt210.A00#55 — gif_360
HTRRUt210.A00#55 — milieubild
HTRRUt210.A00#55 — produktbild_rueckseite
HTRRUt210.A00#55 — anschlussbild
HTRRUt210.A00#55 — masszeichnung
Click to enlarge
    HTRRUt210.A00#55 — produktbild
    HTRRUt210.A00#55 — gif_360
    HTRRUt210.A00#55 — milieubild
    HTRRUt210.A00#55 — produktbild_rueckseite
    HTRRUt210.A00#55 — anschlussbild
    HTRRUt210.A00#55 — masszeichnung
    Anschlussquerschnitt0,33 – 1,5 mm²
    Anzahl Ausgänge1
    Anzahl der Ausgänge Heizung1
    Anzahl Regelbereiche1
    Ausführung des TemperaturreglersRaumtemperaturregler
    Ausgangssignalschaltend
    AusseneinstellungJa
    Bedienungberührungssensitive Tasten
    Betriebsspannung
    Design
    Elektrischer AnschlussSchraub-Steckklemmen
    Elektronische RegelungJa
    EnergieeffizienzklasseIV
    Farbereinweiß
    Farbe RAL Nummer (ähnlich)9010
    Fühlerelement
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff PC
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom1 A
    MediumLuft, nicht aggressiv
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/BefestigungUnterputz (tiefe Dose empfohlen)
    Oberflächenbeschaffenheitglänzend
    Prüfzeichen ApprobationCE
    Regelbereich17 … 26 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    RegelverhaltenPI PWM
    Schaltdifferenz0,5 K
    Schaltdifferenz einstellbarNein
    Schaltelement
    SchaltkontaktSchließer
    Schaltkontakt potentialfreiNein
    Schaltleistung250 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sensor externNein
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaLeuchtringskala
    Umgebungstemperatur0 … 40 °C
    ZusammenstellungBasisgerät mit Abdeckung
    Abmessung (B x H x T)71 mm x 71 mm x 41,3 mm

    Downloads

    Montageanleitung
    RoHS-Erklärung
    Verkaufsprospekt
    BIM-Daten

    Ausschreibungstext wird geladen...

    FotoTypArt.-Nr.Ausstattung
    VOOPL-216.176VOOPL-216.176DA480510Klemmenleiste, max. 6 Raumthermostate und 12 Stellantriebe, IP20Zum Produkt
    VOOPL-318.178VOOPL-318.178DA480520Klemmenleiste, max. 8 Raumthermostate und 16 Stellantriebe, IP20Zum Produkt
    ZBOOA-010.100ZBOOA-010.100H9100010Heizungsstellantrieb, 230 VAC, stromlos geschlossenZum Produkt
    ZBOOA-010.185ZBOOA-010.185G8990010Stellantrieb "Stella" 230 V NC für den automatischen hydraulischen AbgleichZum Produkt
    JZ-090.100JZ-090.100VV000048alre-Rahmen, 55 x 55, reinweiß (RAL9010), glänzendZum Produkt
