KTRRUu217.456#56/V2

Raumtemperaturregler mit Uhr, Heizen/Kühlen, UP, 230 VAC, Abdeckung 55 x 55 mm, reinweiß, matt

Unterputzregler zur zeitabhängigen Heiz-/Kühlregelung von 2- und 4-Rohrsystemen in Hotel-, Wohn- und Geschäftsräumen. Durch verschiedene Varianten in nahezu alle Flächenschalterprogramme adaptierbar. Es können bis zu 5 Ventilstellantriebe (stromlos offen oder geschlossen) je Ausgang angesteuert werden. im 2-Rohr-Betrieb kann die Betriebsart über einen externen Kontakt (Change-Over), Temperaturfühler oder im Menü umgeschaltet werden. Die Uhr kann als Master für andere Regler zur ECO-Umschaltung genutzt werden. Durch einen externen Kontakt kann die Energiesparfunktion (ECO) oder Frostschutz (STANDBY) aktiviert werden. Alternativ können die Eingänge des Reglers für einen externen Temperaturfühler (Wichtung zwischen internem und externem Fühler kann eingestellt werden) oder einen Taupunktsensor (TPS) konfiguriert werden. Über eine 0 … 10 V-Schnittstelle kann ein Ventilator (EC-Lüfter) drehzahlgeregelt werden.


Artikelnummer: UA220009 Kategorien: , ,
Add to wishlist
Compare

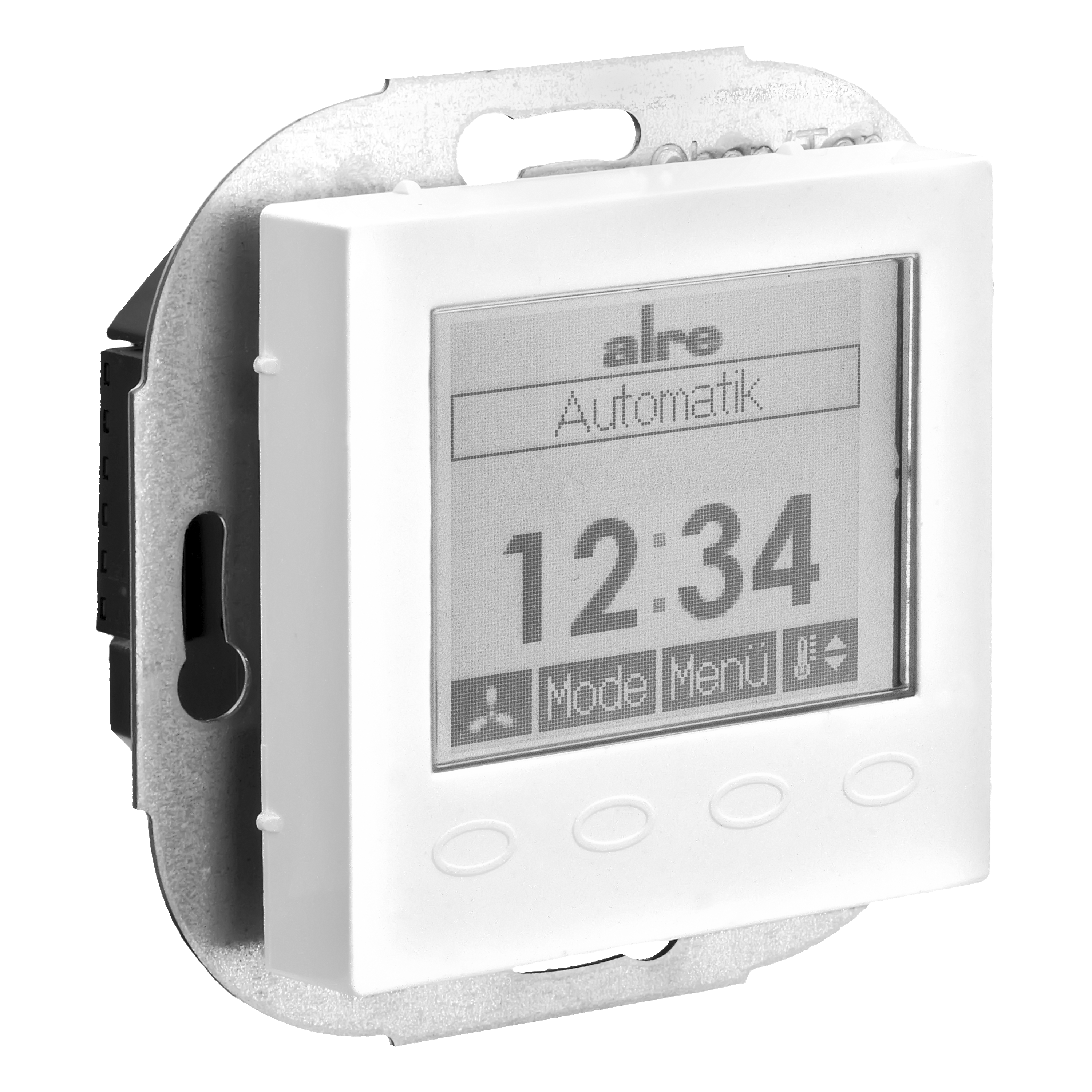

KTRRUu217.456#56/V2 — produktbild
KTRRUu217.456#56/V2 — produktbild_rueckseite
KTRRUu217.456#56/V2 — anschlussbild
KTRRUu217.456#56/V2 — masszeichnung
Click to enlarge
    KTRRUu217.456#56/V2 — produktbild
    KTRRUu217.456#56/V2 — produktbild_rueckseite
    KTRRUu217.456#56/V2 — anschlussbild
    KTRRUu217.456#56/V2 — masszeichnung
    Adaptiver HeizzeitbeginnJa
    Anzahl Ausgänge3
    Anzahl der Ausgänge Heizung1
    Anzahl der Ausgänge Kühlung1
    Anzahl der Schaltprogramme7
    Anzahl Regelbereiche1
    Anzeige IsttemperaturJa
    Anzeigeartbeleuchtetes, grafisches Display
    Ausführung des TemperaturreglersKlimaregler
    Ausführung Uhrdigital
    Ausgangssignal
    AusseneinstellungJa
    Bedienung
    Bemessungsstoßspannung4000 V
    Betriebsspannung
    Design
    DisplayJa
    ECO Ausgang (Absenkung)230 VAC, 50 Hz
    ECO Eingang (Absenkung)230 VAC, 50 Hz
    ECO Funktion (Absenkung)Ja
    Elektrischer Anschluss
    EnergieeffizienzklasseI oder IV
    Farbe
    Farbe RAL Nummer (ähnlich)9010
    Fühlerelement
    Gangreserve3 Tage
    Kürzeste Schaltzeit15 min
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material Gehäuse
    Max. Leistungsaufnahmeca, 1 W (2,2 VA)
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom3 (0,5) A
    Medium
    Min. Schaltspannung230 VAC, 50 Hz
    Mit EmpfängerNein
    Montage/Befestigung
    Neutrale Zoneeinstellbar
    Oberflächenbeschaffenheit
    PartyfunktionJa
    Regelbereich5 … 40 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Regelverhalten2-Punkt oder PI-PWM
    SchaltdifferenzHeizen/Kühlen: 1 … 2 K
    Schaltdifferenz einstellbarNein
    Schaltelement
    Schalter Heizen/KühlenJa
    Schaltkontakt
    Schaltkontakt potentialfreiNein
    Schaltleistung690 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sensor externNein
    Sicherheit und EMVgemäß DIN EN 60730
    Uhrentyp
    Umgebungstemperatur0 … 40 °C
    Verdrahtungsartsonstige
    Verschmutzungsgrad2
    Witterungsabhängige RegelungNein
    Abmessung (B x H x T)71 mm x 71 mm x 46 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    BIM-Daten

    Ausschreibungstext wird geladen...

    FotoTypArt.-Nr.Ausstattung
    VOOPL-216.176VOOPL-216.176DA480510Klemmenleiste, max. 6 Raumthermostate und 12 Stellantriebe, IP20Zum Produkt
    VOOPL-318.178VOOPL-318.178DA480520Klemmenleiste, max. 8 Raumthermostate und 16 Stellantriebe, IP20Zum Produkt
    TPS 1TPS 1G8000299Taupunktsensor für Kühldecken/Matte, 10 m KabelZum Produkt
    TPS 2TPS 2G8000300Taupunktsensor für Kühldecken/Rohr, 10 m KabelZum Produkt
    TPS 3TPS 3SN120000Taupunktsensor für Rohrleitungen, 10 m KabelZum Produkt
    ALF-2ALF-2G9050160Anlegetemperaturfühler, NTC 47KZum Produkt
    AF-2AF-2G9040380Außentemperaturfühler, NTC 47KZum Produkt
    KF-2KF-2G9031446Kabel-Temperaturfühler, NTC 47K, 1,5 m, Fühlerleitung PE, -35…+100 °CZum Produkt
    PFC 47/6mPFC 47/6mG9130180Strahlungstemperaturfühler, Pendel, NTC 47K, 6 mZum Produkt
    BTF2-C47-0000BTF2-C47-0000SA140014Raumtemperaturfühler, NTC 47K, Aufputz superflachZum Produkt
    FUFC 47-0000FUFC 47-0000SN090198Raumtemperaturfühler, NTC 47K, UP, Abdeckung 50 x 50 mm, reinweiß glänzendZum Produkt
    STF-2STF-2SN080200Strahlungstemperaturfühler, 2x NTC 47KZum Produkt
    ZBOOA-010.100ZBOOA-010.100H9100010Heizungsstellantrieb, 230 VAC, stromlos geschlossenZum Produkt
    VOORL-318.009VOORL-318.009DA490010Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 8 Raumthermostate und 32 Stellantriebe, IP20Zum Produkt
    VOORL-215.009VOORL-215.009DA490110Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 5 Raumthermostate und 20 Stellantriebe, IP20Zum Produkt
    VOORL-318.053VOORL-318.053DA490210Klemmenleiste, H-/K-Umschaltung über externen Kontakt, Pumpenlogik, max. 8 Raumthermostate und 32 Stellantriebe, IP20Zum Produkt
    VOORL-215.053VOORL-215.053DA490310Klemmenleiste, H-/K-Umschaltung über externen Kontakt, Pumpenlogik, max. 5 Raumthermostate und 20 Stellantriebe, IP20Zum Produkt
