ZBOOA-010.185

Stellantrieb „Stella“ 230 V NC für den automatischen hydraulischen Abgleich

„Stella“ – der intelligent autonome elektrothermische Stellantrieb 230 VAC NC für den automatischen adaptiven hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungs- und Flächenkühlungssystemen. Sensoren an den Vor- und Rücklaufleitungen messen Temperaturunterschiede und ein Algorithmus berechnet fortlaufend die jeweils erforderliche Temperaturspreizung und die entsprechende Ventilstellung. Stromlos geschlossen und mit Klapphebel zum entlasteten Aufschrauben bzw. zum stromlosen manuellen Öffnen des Thermostatventils. Mit integrierter Vorlauftemperaturbegrenzung. Stella kann in Kombination mit allen gängigen Temperaturreglern und Klemmenleisten verwendet werden. Bei Verwendung von Geräten mit Schaltelement Triac ist eine Spannungsfestigkeit (V DRM) des Triacs von mindestens 800V erforderlich.


Installations-Tutorial

Artikelnummer: G8990010 Kategorien: , , ,
Add to wishlist
Compare

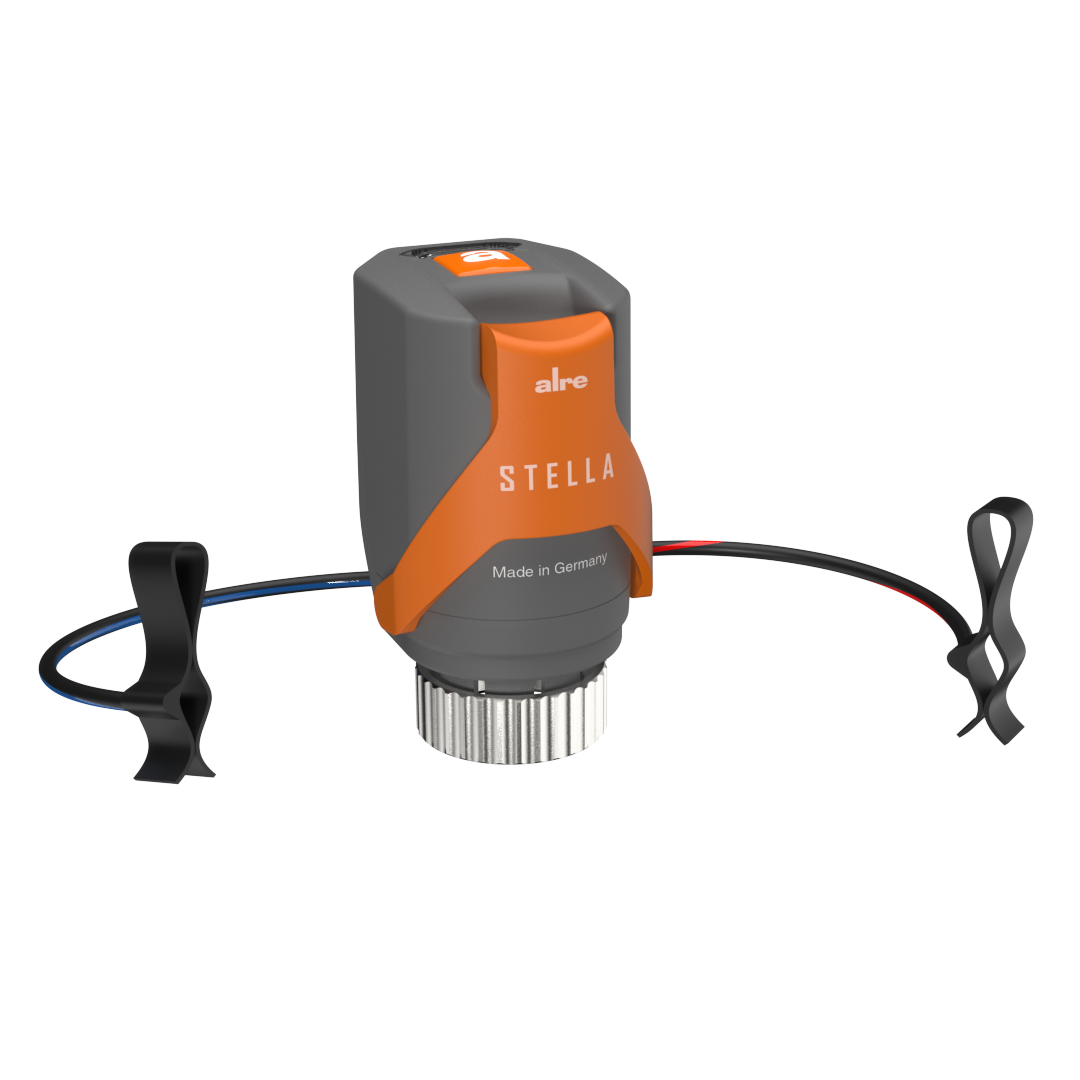

ZBOOA-010.185 — produktbild

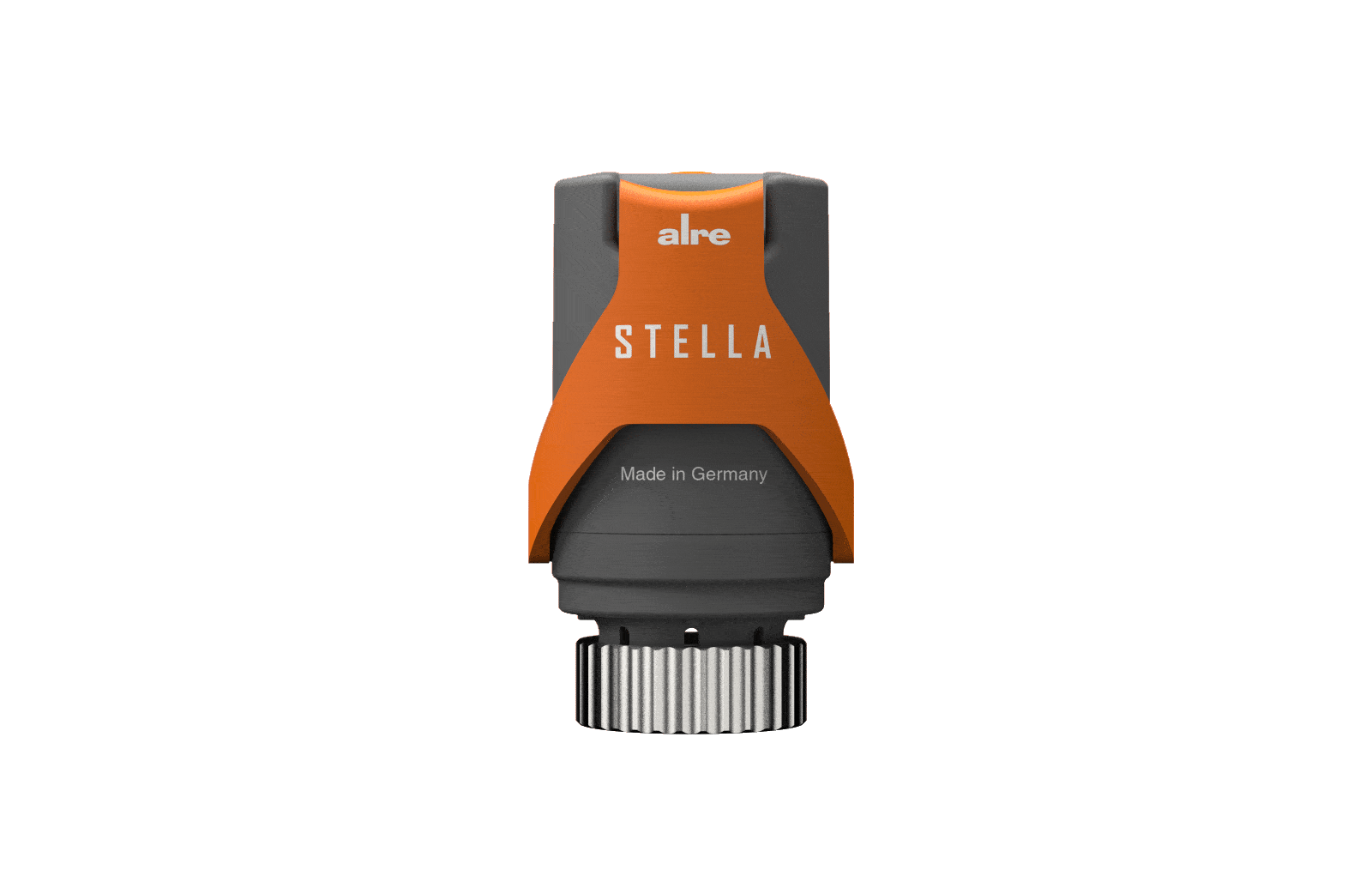

ZBOOA-010.185 — gif_360

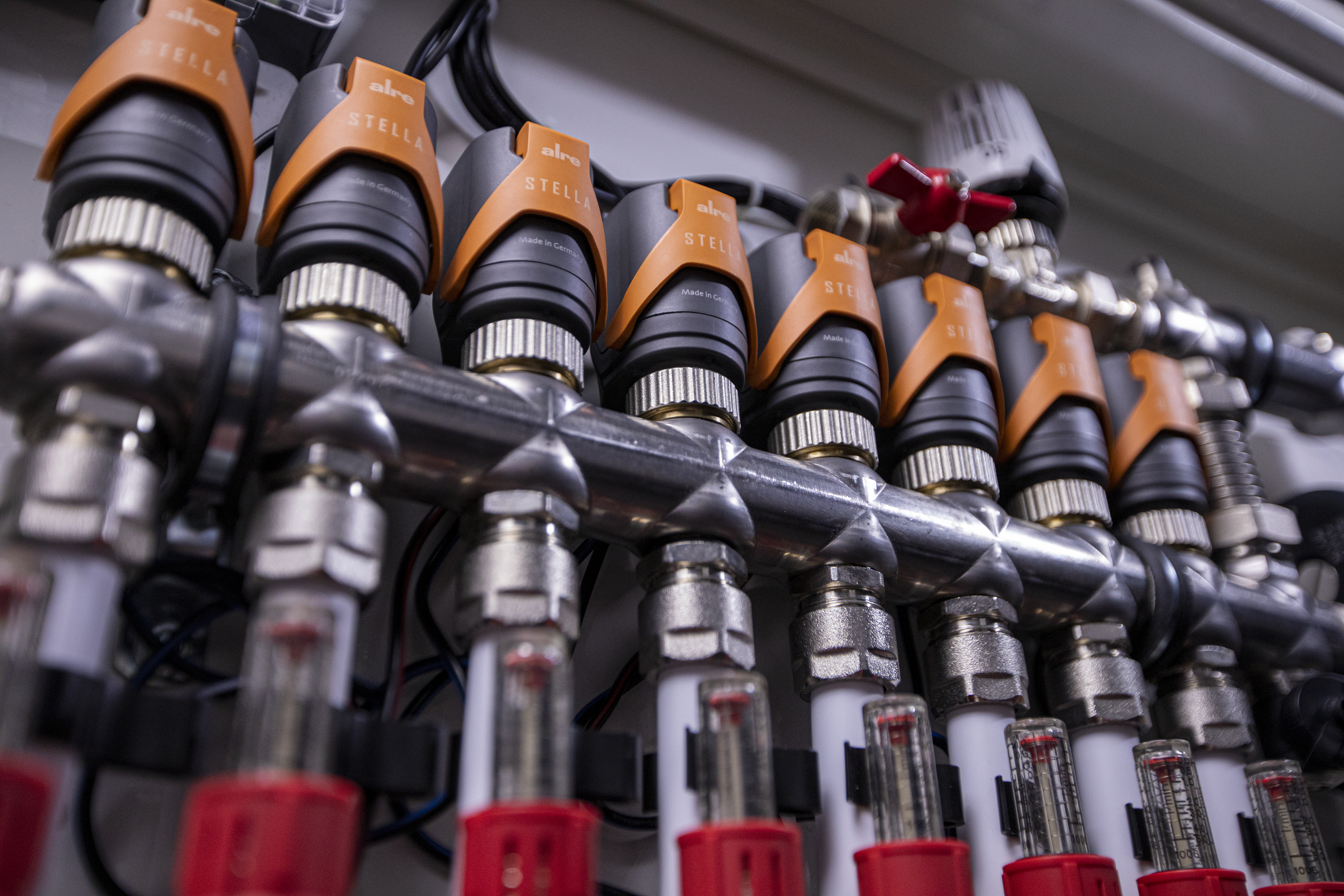

ZBOOA-010.185 — milieubild

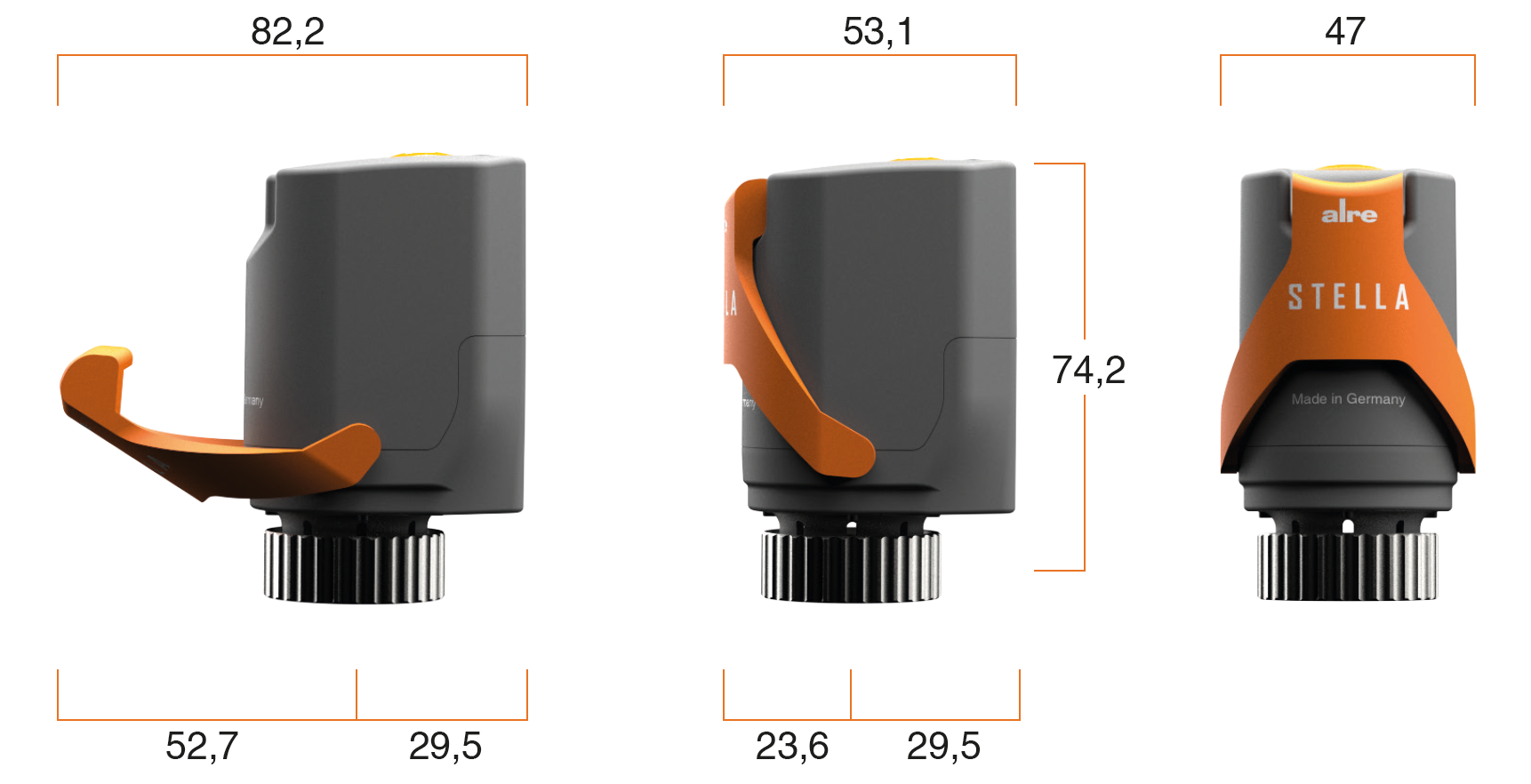

ZBOOA-010.185 — masszeichnung

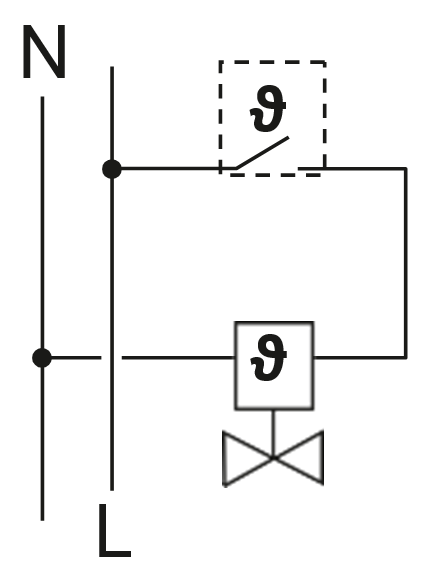

ZBOOA-010.185 — schaltbild
Click to enlarge
    ZBOOA-010.185 — produktbild
    ZBOOA-010.185 — gif_360
    ZBOOA-010.185 — milieubild
    ZBOOA-010.185 — masszeichnung
    ZBOOA-010.185 — schaltbild
    Anschlussquerschnitt2 x 0,34 mm²
    Ausführung des TemperaturreglersStellantrieb
    Betriebsspannung
    durchschnittliche Leistungsaufnahme1.7 W
    Farbe
    Farbe RAL Nummer (ähnlich)7015
    Funktionstyp
    Kabellänge1 m
    Lagertemperatur–25 … 60 °C
    Laufzeit180 s
    Luftfeuchte max. (nicht kondensierend)100 % r.H.
    Material Gehäuse
    Max. Einschaltstrom130 mA für max. 200 ms
    Montage/BefestigungM30x1,5
    Nennhub3.5 mm
    Nennschließkraft110 N
    Schließmaß Stellantrieb10.8 mm
    Schließmaß Ventil11.8 mm
    Schutzart
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVgemäß DIN EN 60730
    Umgebungstemperatur0 … 50 °C
    Abmessung (B x H x T)47 mm x 74,2 mm x 53,1 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    Verkaufsprospekt
    BIM-Daten

    Ausschreibungstext wird geladen...

    Set-Komponenten

    FotoTypArt.-Nr.Ausstattung

    Zubehör

    FotoTypArt.-Nr.Ausstattung
    HTFRU-110.124HTFRU-110.124BA110201Funk-Heizungsaktor, UP, Fernfühler optionalZum Produkt
    HTFRB-010.101HTFRB-010.101BA110500Funk-Heizungsaktor, AufputzZum Produkt
    HTFRL-214.240HTFRL-214.240BA121400Funk-Heizungsaktor zur Montage im Heizkreisverteiler, 4-Kanal, IP20Zum Produkt
    HTFRL-316.225HTFRL-316.225BA121600Funk-Heizungsaktor zur Montage im Heizkreisverteiler, 8-Kanal, IP20Zum Produkt
    KTFRL-214.140KTFRL-214.140BA121500Funk-Temperaturaktor Heizen/Kühlen zur Montage im Heizkreisverteiler, 4-Kanal, IP20Zum Produkt
    KTFRL-316.125KTFRL-316.125BA121700Funk-Temperaturaktor Heizen/Kühlen zur Montage im Heizkreisverteiler, 8-Kanal, IP20Zum Produkt
    KTRBUu217.456#21KTRBUu217.456#21UA230000BACnet Raumregler, UP, 230 VAC, alre-Rahmen, Abdeckung 50 x 50 mm, reinweiß, glänzendZum Produkt
    KTRBUu217.456#07KTRBUu217.456#07UA230002BACnet Raumregler, UP, 230 VAC, Abdeckung 50 x 50 mm, reinweiß, glänzendZum Produkt
    KTRBUu217.456#09KTRBUu217.456#09UA230003BACnet Raumregler, UP, 230 VAC, Abdeckung 50 x 50 mm, perlweiß, glänzendZum Produkt
    KTRBUu217.456#27KTRBUu217.456#27UA230004BACnet Raumregler, UP, 230 VAC, Abdeckung 50 x 50 mm, verkehrs-/studioweiß, glänzendZum Produkt
    KTRBUu217.456#55KTRBUu217.456#55UA230005BACnet Raumregler, UP, 230 VAC, Abdeckung 55 x 55 mm, reinweiß, glänzendZum Produkt
    KTRBUu217.456#57KTRBUu217.456#57UA230006BACnet Raumregler, UP, 230 VAC, Abdeckung 55 x 55 mm, perlweiß, glänzendZum Produkt
    KTRBUu217.456#28KTRBUu217.456#28UA230007BACnet Raumregler, UP, 230 VAC, Abdeckung passend zu BUSCH-JAEGER Reflex SI/SI Linear, reinweiß, glänzendZum Produkt
    KTRBUu217.456#59KTRBUu217.456#59UA230008BACnet Raumregler, UP, 230 VAC, Abdeckung 55 x 55 mm, verkehrs-/studioweiß, glänzendZum Produkt
    KTRBUu217.456#56KTRBUu217.456#56UA230009BACnet Raumregler, UP, 230 VAC, Abdeckung 55 x 55 mm, reinweiß, mattZum Produkt
    VOOPL-216.176VOOPL-216.176DA480510Klemmenleiste, max. 6 Raumthermostate und 12 Stellantriebe, IP20Zum Produkt
    VOOPL-318.178VOOPL-318.178DA480520Klemmenleiste, max. 8 Raumthermostate und 16 Stellantriebe, IP20Zum Produkt
    RTBSB-001.086RTBSB-001.086MA010800Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, ÖffnerZum Produkt
    RTBSB-001.096RTBSB-001.096MA012500Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Öffner, Anzeige HeizenZum Produkt
    RTBSB-201.000RTBSB-201.000MA300000Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, 2 (1) A, ÖffnerZum Produkt
    RTBSB-201.000/08RTBSB-201.000/08MA300008Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, 2 (1) A, Öffner, Skala *…6Zum Produkt
    RTBSB-201.002RTBSB-201.002MA300100Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, 2(1)A, Öffner, ECO-FunktionZum Produkt
    RTBSB-201.010RTBSB-201.010MA300200Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, 2(1)A, WechslerZum Produkt
    RTBSB-201.062RTBSB-201.062MA300400Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, 2(1)A, Öffner, ECO-Funktion, Anzeige Heizen, Schalter EIN/AUSZum Produkt
    RTBSB-201.065RTBSB-201.065MA300500Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, 2(1)A, Wechsler, Schalter Heizen/KühlenZum Produkt
    RTBSB-201.065/02RTBSB-201.065/02MA300502Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, 2(1)A, Wechsler, Schalter Heizen/Kühlen, Skala *…6Zum Produkt
    RTBSB-201.000-20RTBSB-201.000-20MA300800Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, 2(1)A, Öffner, verkehrs-/studioweiß RAL 9016Zum Produkt
    RTBSB-201.034RTBSB-201.034MA301400Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, 2(1)A, Öffner, Anzeige HeizenZum Produkt
    RTBSB-201.500RTBSB-201.500MA304000Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, Öffner, 2-Draht-AnschlussZum Produkt
    RTBSB-001.000RTBSB-001.000MA010000Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, ÖffnerZum Produkt
    RTBSB-001.000/01RTBSB-001.000/01MA010011Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Öffner, Skala 1…6Zum Produkt
    RTBSB-001.002RTBSB-001.002MA010100Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Öffner, ECO-FunktionZum Produkt
    RTBSB-001.010RTBSB-001.010MA010200Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, WechslerZum Produkt
    RTBSB-001.065RTBSB-001.065MA010600Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Wechsler, Schalter Heizen/KühlenZum Produkt
    RTBSB-001.026RTBSB-001.026MA010900Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Wechsler, Schalter EIN/AUS, Ausgang VentilatorZum Produkt
    RTBSB-001.045RTBSB-001.045MA011200Raumtemperaturregler, Aufputz, -20…+30 °C, 230 VAC, WechslerZum Produkt
    RTBSB-001.048RTBSB-001.048MA011300Raumtemperaturregler, Aufputz, 10…60 °C, 230 VAC, WechslerZum Produkt
    RTBSB-001.910RTBSB-001.910MA012000Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Wechsler, ECO-Funktion, InneneinstellungZum Produkt
    RTBSB-001.062RTBSB-001.062MA012400Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Öffner, ECO-Funktion, Anzeige Heizen, Schalter EIN/AUSZum Produkt
    RTBSB-001.948/1RTBSB-001.948/1MA012600Raumtemperaturregler, Aufputz, 10…60 °C, 230 VAC oder 24 VAC, Wechsler, InneneinstellungZum Produkt
    RTBSB-001.110RTBSB-001.110MA012701Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC oder 24 VAC, WechslerZum Produkt
    RTBSB-001.500RTBSB-001.500MA013401Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Öffner, 2-Draht-AnschlussZum Produkt
    RTBSU-401.000#00RTBSU-401.000#00UA090000Raumtemperaturregler UP, 230 VAC, ÖffnerZum Produkt
    RTBSU-401.002#00RTBSU-401.002#00UA090001Raumtemperaturregler UP, 230 VAC, Öffner, NachtabsenkungZum Produkt
    RTBSU-401.010#00RTBSU-401.010#00UA090002Raumtemperaturregler UP, 230 VAC, WechslerZum Produkt
    RTBSU-401.062#00RTBSU-401.062#00UA090003Raumtemperaturregler UP, 230 VAC, Öffner, Anzeige Heizen, Schalter Ein/Aus, NachtabsenkungZum Produkt
    RTBSU-401.034#00RTBSU-401.034#00UA090004Raumtemperaturregler UP, 230 VAC, Öffner, Anzeige HeizenZum Produkt
    RTBSU-401.063#00RTBSU-401.063#00UA090006Raumtemperaturregler UP, 230 VAC, Wechsler, Schalter Heizen/Aus/KühlenZum Produkt
    RTBSU-401.065#00RTBSU-401.065#00UA090007Raumtemperaturregler UP, 230 VAC, Wechsler, Schalter Heizen/KühlenZum Produkt
    RTBSU-401.075#00RTBSU-401.075#00UA090008Raumtemperaturregler UP, 230 VAC, Öffner, Anzeige Absenkung, Schalter Absenkung/Heizen/Absenkung über externe Schaltuhr, NachtabsenkungZum Produkt
    RTBSU-401.086#00RTBSU-401.086#00UA090009Raumtemperaturregler UP, 230 VAC, Öffner, 3000 WZum Produkt
    RTBSU-401.902#07RTBSU-401.902#07UA090013Raumtemperaturregler UP, 230 VAC, Öffner, Nachtabsenkung, Inneneinstellung, Abdeckung 50 x 50 mm, reinweiß, glänzendZum Produkt
    RTBSU-401.000#21RTBSU-401.000#21UA090014Raumtemperaturregler UP, 230 VAC, Öffner, alre-Rahmen, Abdeckung 50 x 50 mm, reinweiß, glänzendZum Produkt
    RTBSU-401.052#21RTBSU-401.052#21UA090015Raumtemperaturregler UP, 230 VAC, Öffner, Anzeige/Schalter Zusatzheizung, alre-Rahmen, Abdeckung 50 x 50 mm, reinweiß, glänzendZum Produkt
    RTBSU-401.086#21RTBSU-401.086#21UA090016Raumtemperaturregler UP, 230 VAC, Öffner, 3000W, alre-Rahmen, Abdeckung 50 x 50 mm, reinweiß, glänzendZum Produkt
    HTRRB-011.010HTRRB-011.010DA400000Fußbodentemperaturregler mit Fernfühler, Aufputz, 10…60 °CZum Produkt
    FETR 101.715#00FETR 101.715#00UA030119Fußbodentemperaturregler mit Fernfühler, UP, 10…50 °CZum Produkt
    FETR 101.716#00FETR 101.716#00UA030502Fußbodentemperaturregler mit Fernfühler, UP, 10…42 °CZum Produkt
    FETR 101.700#07FETR 101.700#07UN030000Fußbodentemperaturregler mit Fernfühler, UP, 10…60 °C, Abdeckung 50 x 50 mm, reinweiß, glänzend, InneneinstellungZum Produkt
    FETR 101.715#21FETR 101.715#21UN030109Fußbodentemperaturregler mit Fernfühler, UP, 10…50 °C, alre-Rahmen, Abdeckung 50 x 50 mm, reinweiß, glänzendZum Produkt
    RTERU-010.715#00RTERU-010.715#00UN110100Fußbodentemperaturregler mit Fernfühler, UP, 10…50 °CZum Produkt
    RTERU-010.715#21RTERU-010.715#21UN110109Fußbodentemperaturregler mit Fernfühler, UP, 10…50 °CZum Produkt
    HTRRBu110.021HTRRBu110.021MA600400Fußbodentemperaturregler mit Uhr, Aufputz, Fernfühler NTC 2K, HintergrundbeleuchtungZum Produkt
    HTRRUu210.021#21/V2HTRRUu210.021#21/V2UA060000Raum-/Fußbodentemperaturregler mit Uhr, UP, alre-Rahmen, Abdeckung 50 x 50 mm, reinweiß, glänzendZum Produkt
    HTRRUu210.021#07/V2HTRRUu210.021#07/V2UA060001Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 50 x 50 mm, reinweiß, glänzendZum Produkt
    HTRRUu210.021#09/V2HTRRUu210.021#09/V2UA060002Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 50 x 50 mm, perlweiß, glänzendZum Produkt
    HTRRUu210.021#27/V2HTRRUu210.021#27/V2UA060003Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 50 x 50 mm, verkehrs-/studioweiß, glänzendZum Produkt
    HTRRUu210.021#55/V2HTRRUu210.021#55/V2UA060004Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 55 x 55 mm, reinweiß, glänzendZum Produkt
    HTRRUu210.021#57/V2HTRRUu210.021#57/V2UA060005Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 55 x 55 mm, perlweiß, glänzendZum Produkt
    HTRRUu210.021#28/V2HTRRUu210.021#28/V2UA060006Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung passend zu BUSCH-JAEGER Reflex SI/SI Linear, reinweiß, glänzendZum Produkt
    HTRRUu210.021#59/V2HTRRUu210.021#59/V2UA060014Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 55 x 55 mm, verkehrs-/studioweiß, glänzendZum Produkt
    HTRRUu210.021#56/V2HTRRUu210.021#56/V2UA060020Raum-/Fußbodentemperaturregler mit Uhr, UP, Abdeckung 55 x 55 mm, reinweiß, mattZum Produkt
    HTRRUu210.021#21/7/V2HTRRUu210.021#21/7/V2UN060011Raum-/Fußbodentemperaturregler mit Uhr, UP, alre-Rahmen, Abdeckung 50 x 50 mm, reinweiß, glänzend, Fernfühler NTC2K für FußbodenZum Produkt
    HTRRUt210.A00#55HTRRUt210.A00#55UA120000Raumtemperaturregler mit Leuchtringskala, UP, Abdeckung 55 x 55 mm, reinweiß, glänzendZum Produkt
    HTRRUt210.A00#31HTRRUt210.A00#31UA120001Raumtemperaturregler mit Leuchtringskala, UP, Rahmen, Abdeckung 55 x 55 mm, reinweiß, glänzendZum Produkt
    HTRRBd-210.100HTRRBd-210.100MA700800Raumtemperaturregler mit Temperaturanzeige, Aufputz superflach, 5…30 °C, 230 VAC, 3(0,5) A, SchließerZum Produkt
    HTRRBu110.117/21HTRRBu110.117/21MA600003Raumtemperaturregler mit Uhr, AufputzZum Produkt
    VOORL-318.009VOORL-318.009DA490010Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 8 Raumthermostate und 32 Stellantriebe, IP20Zum Produkt
    VOORL-215.009VOORL-215.009DA490110Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 5 Raumthermostate und 20 Stellantriebe, IP20Zum Produkt
    VOORL-318.053VOORL-318.053DA490210Klemmenleiste, H-/K-Umschaltung über externen Kontakt, Pumpenlogik, max. 8 Raumthermostate und 32 Stellantriebe, IP20Zum Produkt
    VOORL-215.053VOORL-215.053DA490310Klemmenleiste, H-/K-Umschaltung über externen Kontakt, Pumpenlogik, max. 5 Raumthermostate und 20 Stellantriebe, IP20Zum Produkt

    Set-Inhalt
