RTBSU-401.052#21

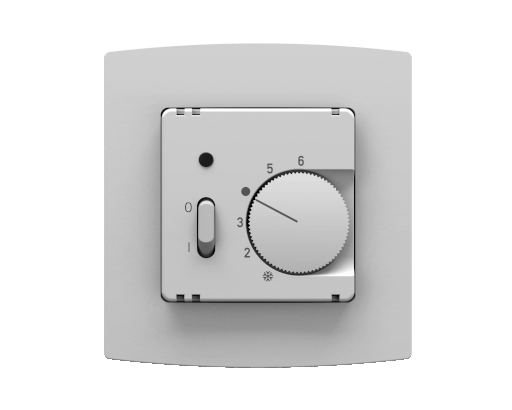

Raumtemperaturregler UP, 230 VAC, Öffner, Anzeige/Schalter Zusatzheizung, alre-Rahmen, Abdeckung 50 x 50 mm, reinweiß, glänzend
Elektromechanischer Unterputz-Raumtemperaturregler zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Passt optisch perfekt ohne Zwischenrahmen in viele Schalterprogramme. Geeignet für alle Heizungsarten. Mit dem Schalter kann eine Zusatzheizung geschaltet werden. Mit einer roten Lampe wird die zugeschaltete Zusatzheizung angezeigt. Der Gesamtstrom (Heizen + Zusatzheizung) darf 10 (4) A nicht überschreiten. Die Gesamtleistung (Heizen + Zusatzheizung) darf 2300 W nicht überschreiten. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Einfacher elektrischer Anschluss ohne Schrauben. Neue Klemmen für eine einfache und schnelle Installation. Vereinfachte Verdrahtung durch Farbcodierung der Klemmen. Zeitersparnis durch Baukastenprinzip: Praktische Reihenfolge der Montage von Regler, Rahmen und Abdeckung. Geringes Einbauvolumen für eine komfortable und schnelle Montage in der Unterputzdose. Temperaturregelung bereits ohne Abdeckung möglich. Geschlossene Bauform. Optimale Schraubenaufnahme.
Installations-Tutorial
| Anschlussquerschnitt | 1 – 2,5 mm² (starr) / 0,75 – 1,5 mm² (flex) |
|---|---|
| Anzahl Ausgänge | 2 |
| Anzahl der Ausgänge Heizung | 2 |
| Anzahl Regelbereiche | 1 |
| Anzeige ECO | Nein |
| Anzeige Heizen | Nein |
| Anzeige Zusatzheizung | Ja |
| Ausgangssignal | schaltend |
| Ausseneinstellung | Ja |
| Bauschutzkappe | Nein |
| Bedienung | Drehknopf und Schalter |
| Betriebsspannung | |
| Design | |
| ECO Funktion (Absenkung) | Nein |
| Elektrischer Anschluss | Federsteckklemmen |
| Energieeffizienzklasse | I |
| Farbe | reinweiß |
| Farbe RAL Nummer (ähnlich) | 9010 |
| Fühlerelement | Bimetall |
| Inneneinstellung | Nein |
| Lagertemperatur | –20 … 70 °C |
| Luftfeuchte max. (nicht kondensierend) | 95 % r.H. |
| Material Gehäuse | Kunststoff PA6, PC |
| Max. Leistungsaufnahme | < 0,5 W |
| Max. Schaltspannung | 230 VAC, 50 Hz |
| Max. Schaltstrom | 10 (4) A |
| Mechanische Bereichseineingung | Ja |
| Medium | Luft, nicht aggressiv |
| Min. Schaltspannung | 230 VAC, 50 Hz |
| Montage/Befestigung | Unterputz (tiefe Dose empfohlen) |
| Oberflächenbeschaffenheit | glänzend |
| Prüfzeichen Approbation | CE |
| Regelbereich | 5 … 30 °C |
| Regelfunktion Heizen | |
| Regelfunktion Kühlen | |
| Regelverhalten | 2-Punkt |
| Schaltdifferenz | 0,5 K (delta T max. 4 K/h) |
| Schaltelement | Bimetallkontakt |
| Schalter Absenkung | Nein |
| Schalter Absenkung / Heizen / Absenkung extern | Nein |
| Schalter Ein/Aus | Nein |
| Schalter Heizen/Kühlen | Nein |
| Schalter Heizen/Aus/Kühlen | Nein |
| Schalter Zusatzheizung | Ja |
| Schaltkontakt | Öffner |
| Schaltkontakt potentialfrei | Nein |
| Schaltleistung | 2300 W |
| Schutzart | IP30 |
| Schutzklasse | II, nach entsprechender Montage |
| Sicherheit und EMV | gemäß DIN EN 60730 |
| Skala | Merkziffernskala |
| Thermische Rückführung | Ja |
| Umgebungstemperatur | 0 … 30 °C |
| Zusammenstellung | Komplettgerät |
| Abmessung (B x H x T) | 81 mm x 85 mm x 41,8 mm |
