HTRRBd-210.100

Raumtemperaturregler mit Temperaturanzeige, Aufputz superflach, 5…30 °C, 230 VAC, 3(0,5) A, Schließer

Dieser Raumtemperaturregler wurde speziell für die Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels entwickelt und ist zum direkten Anschluss von bis zu 10 Ventilantrieben (stromlos geschlossen) für Warmwasserheizungen geeignet. Im Normalbetrieb ist die Anzeige deaktiviert. Durch Berühren einer Tastfläche wird die aktuelle Raumtemperatur angezeigt. Wird während dieser Anzeige eine Tastfläche berührt, kann die gewünschte Solltemperatur in 1 °C Schritten verstellt werden.


Installations-Tutorial

Artikelnummer: MA700800 Kategorien: , ,
Add to wishlist
Compare

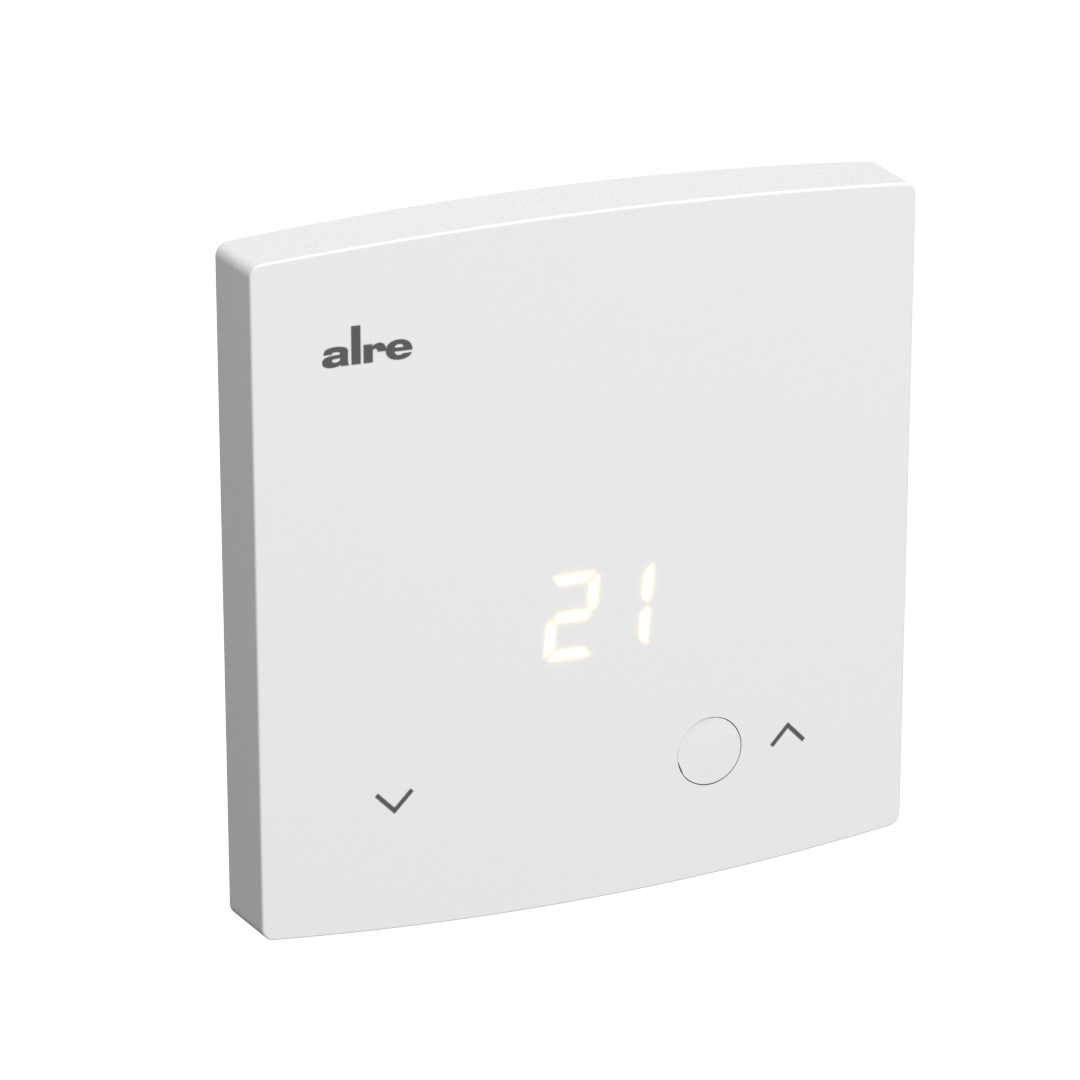

HTRRBd-210.100 — produktbild
HTRRBd-210.100 — gif_360

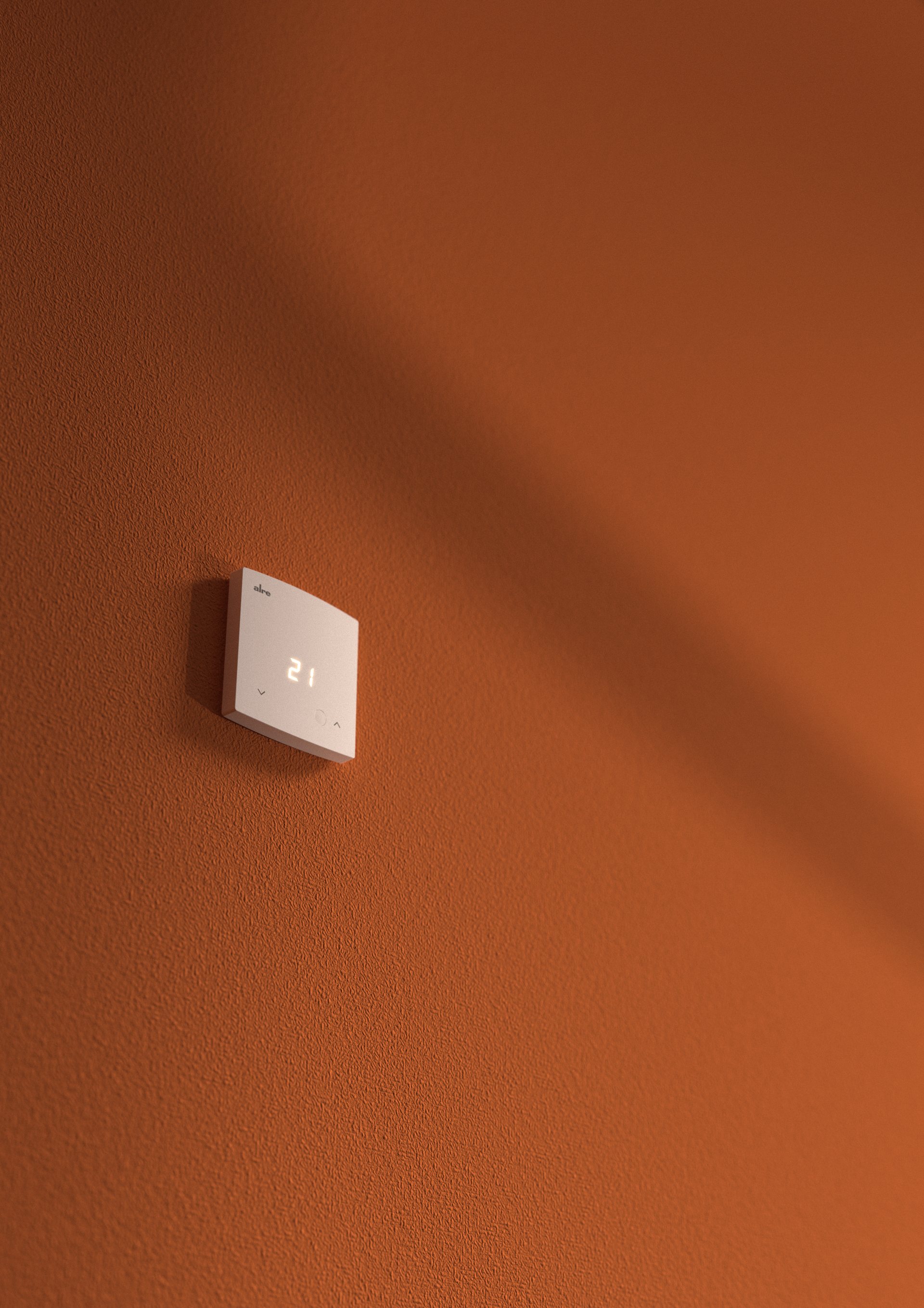

HTRRBd-210.100 — milieubild
HTRRBd-210.100 — produktbild_links

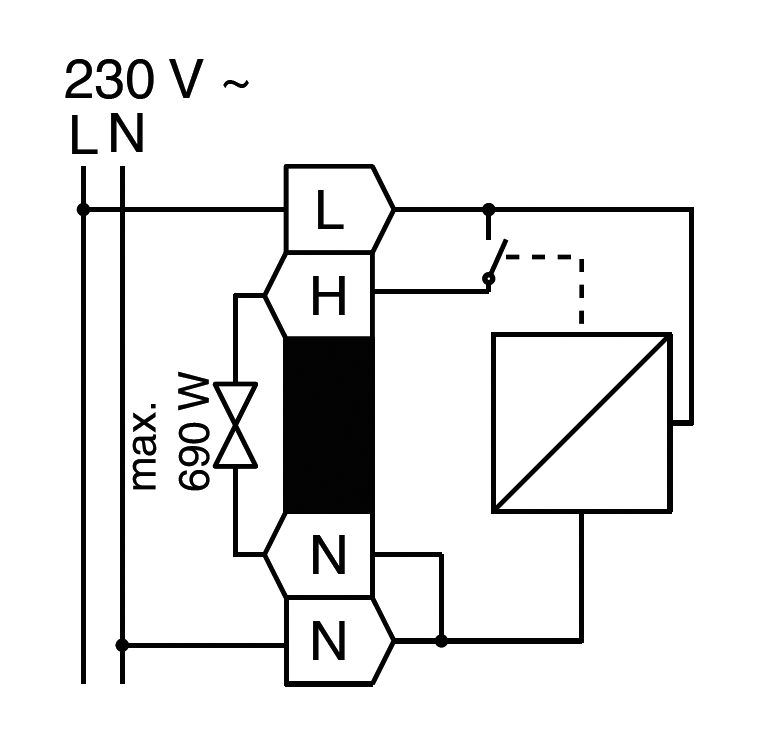

HTRRBd-210.100 — anschlussbild

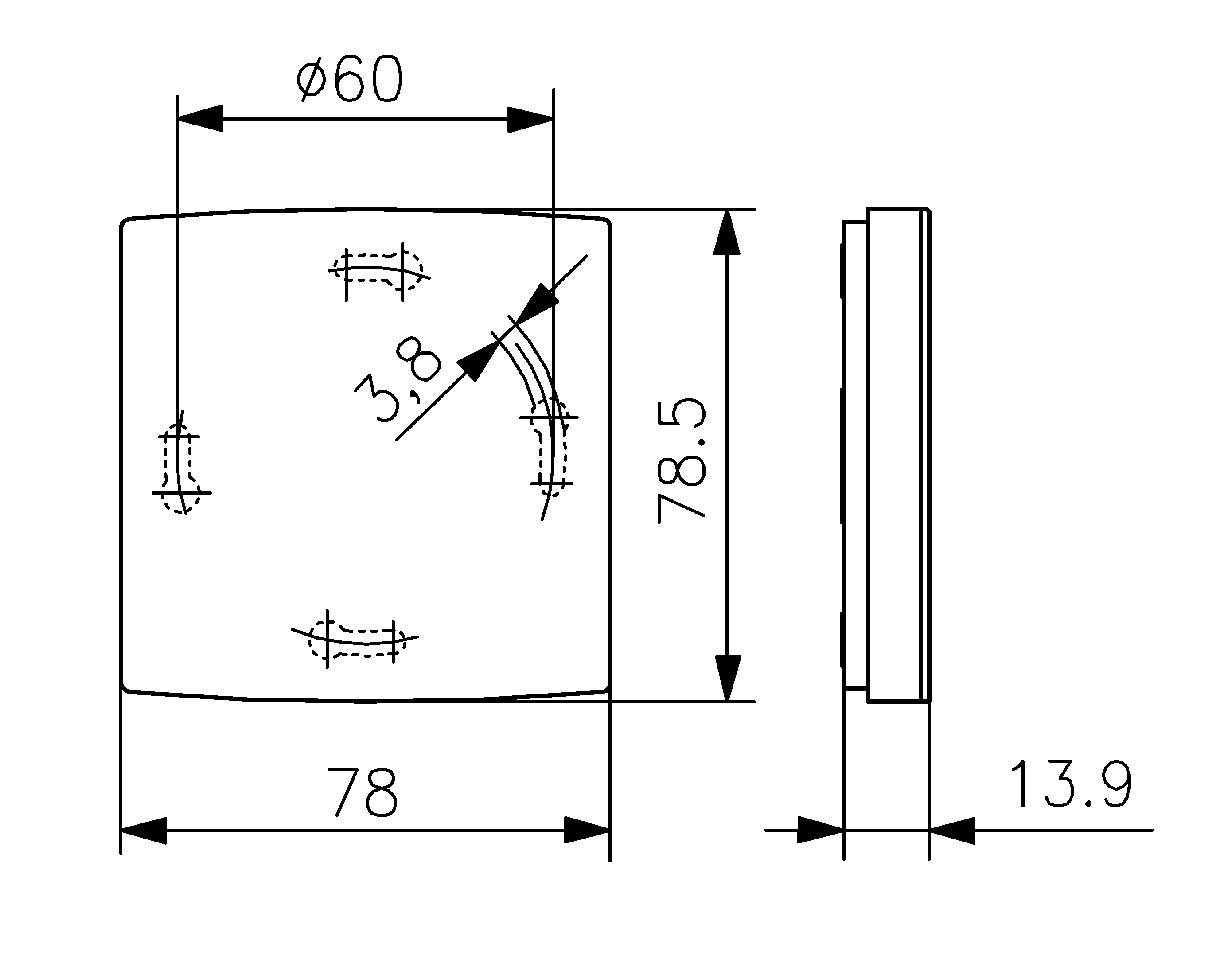

HTRRBd-210.100 — masszeichnung
Click to enlarge
    HTRRBd-210.100 — produktbild
    HTRRBd-210.100 — gif_360
    HTRRBd-210.100 — milieubild
    HTRRBd-210.100 — produktbild_links
    HTRRBd-210.100 — anschlussbild
    HTRRBd-210.100 — masszeichnung
    Anschlussquerschnitt0,33 – 1,5 mm²
    Anzahl Ausgänge
    Anzahl der Ausgänge Heizung1
    Anzahl Regelbereiche1
    Anzeige ECONein
    Anzeige HeizenNein
    Anzeige IsttemperaturJa
    Anzeige ZusatzheizungNein
    Anzeigeart2-stellige 7-Segment-Anzeige (weiß)
    Ausführung des TemperaturreglersRaumtemperaturregler
    Ausgangssignalschaltend
    AusseneinstellungJa
    Bedienungberührungssensitive Tasten
    Betriebsspannung
    DesignBerlin 1000
    DisplayJa
    durchschnittliche Leistungsaufnahme0.5 W
    ECO Funktion (Absenkung)Nein
    Elektrischer AnschlussSchraubklemmen
    Elektronische RegelungJa
    EnergieeffizienzklasseIV
    Farbe
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementNTC intern
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Leistungsaufnahme im Bereitschaftszustand0.5 W
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff ABS
    Max. Leistungsaufnahme< 1 W
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom3 (0,5) A
    Mechanische BereichseineingungNein
    Medium
    Min. Schaltspannung230 VAC, 50 Hz
    Mit EmpfängerNein
    Montage/BefestigungAufputz
    Oberflächenbeschaffenheitglänzend
    Prüfzeichen ApprobationCE
    Regelbereich
    Regelfunktion HeizenJa
    Regelfunktion KühlenNein
    RegelverhaltenPI PWM
    Schaltdifferenz0,5 K (delta T max. 4 K/h)
    Schaltdifferenz einstellbarNein
    Schaltelement
    Schalter AbsenkungNein
    Schalter Absenkung / Heizen / Absenkung externNein
    Schalter Ein/AusNein
    Schalter Heizen/KühlenNein
    Schalter Heizen/Aus/KühlenNein
    Schalter ZusatzheizungNein
    SchaltkontaktSchließer
    Schaltkontakt potentialfreiNein
    Schaltleistung690 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sensor externNein
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Umgebungstemperatur0 … 40 °C
    Verdrahtungsartdrei-/vieradrig
    ZusammenstellungKomplettgerät
    Abmessung (B x H x T)78 mm x 78,5 mm x 13,9 mm
