RTBSB-001.002

Raumtemperaturregler, Aufputz, 5…30 °C, 230 VAC, Öffner, ECO-Funktion

Elektromechanischer Raumtemperaturregler im Aufputzgehäuse zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Geeignet für alle Heizungsarten. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Bei Beschalten der Klemme ECO mit 230 VAC (z. B. mit Uhrenregler oder Schaltzeituhr) wird auf eine um ca. 4 K geringere Temperatur geregelt. Das Gerät wird mittels Aufputz-/Wandmontage (4-Loch-Befestigung auf UP-Dose) montiert.


Artikelnummer: MA010100 Kategorien: , ,
Add to wishlist
Compare
RTBSB-001.002 — produktbild

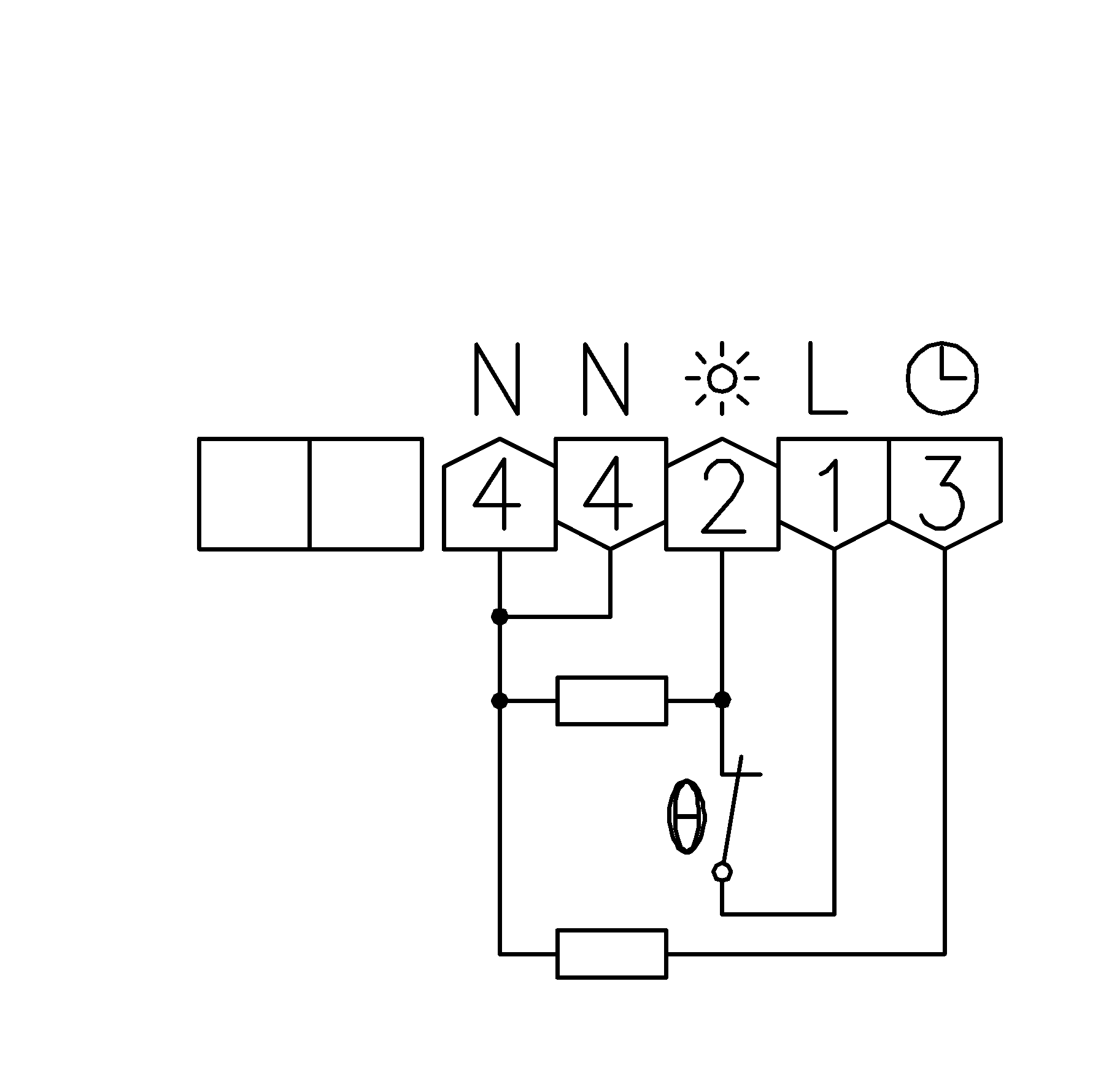

RTBSB-001.002 — anschlussbild
RTBSB-001.002 — masszeichnung
Click to enlarge
    RTBSB-001.002 — produktbild
    RTBSB-001.002 — anschlussbild
    RTBSB-001.002 — masszeichnung
    Anschlussquerschnitt0,12 – 2,5 mm²
    Anzahl Ausgänge1
    Anzahl der Ausgänge Heizung1
    Anzahl Regelbereiche1
    Anzeige HeizenNein
    Ausgangssignalschaltend
    AusseneinstellungJa
    BedienungDrehknopf
    Betriebsspannung
    Design
    ECO Eingang (Absenkung)230 VAC, 50 Hz
    ECO Funktion (Absenkung)Ja
    ECO Temperaturabsenkungca. 4 K
    Elektrischer AnschlussSchraubklemmen
    EnergieeffizienzklasseI
    Farbereinweiß
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementBimetall
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff ABS
    Max. Leistungsaufnahme< 0,5 W
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom10 (4) A
    Mechanische BereichseineingungJa
    MediumLuft, nicht aggressiv
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/BefestigungAufputz
    Oberflächenbeschaffenheitmatt
    Prüfzeichen ApprobationCE
    Regelbereich5 … 30 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Regelverhalten2-Punkt
    Schaltdifferenz0,5 K (delta T max. 4 K/h)
    SchaltelementBimetallkontakt
    Schalter Ein/AusNein
    Schalter Heizen/KühlenNein
    SchaltkontaktÖffner
    Schaltkontakt potentialfreiNein
    Schaltleistung2300 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Thermische RückführungJa
    Umgebungstemperatur0 … 30 °C
    ZusammenstellungKomplettgerät
    Abmessung (B x H x T)78,3 mm x 83,4 mm x 25,5 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    BIM-Daten
