KTBSB-112.070

Raumtemperaturregler, Heizen/Kühlen, Aufputz, 230 VAC, 3-stufiger Lüfterausgang

Klimaregler „Heizen oder Kühlen“ für Fancoil-Geräte, Luftverteilsysteme oder Teilklimaanlagen mit Heiz-/Kühlumschaltung und neutraler Zone im 4-Rohrsystem für Hotel-, Wohn- und Geschäftsräume. Das Gerät verfügt über einen Umschaltkontakt mit neutraler Zone und 2x Hilfsausgänge „Ein/Aus“. Der Einstellbereich kann mechanisch unter dem Knopf mit den Einstellfahnen begrenzt werden. Aufputz-/Wandmontage oder mittels Adapterplatte auf UP-Dose.


Artikelnummer: MA200202 Kategorien: , ,
Add to wishlist
Compare
KTBSB-112.070 — produktbild

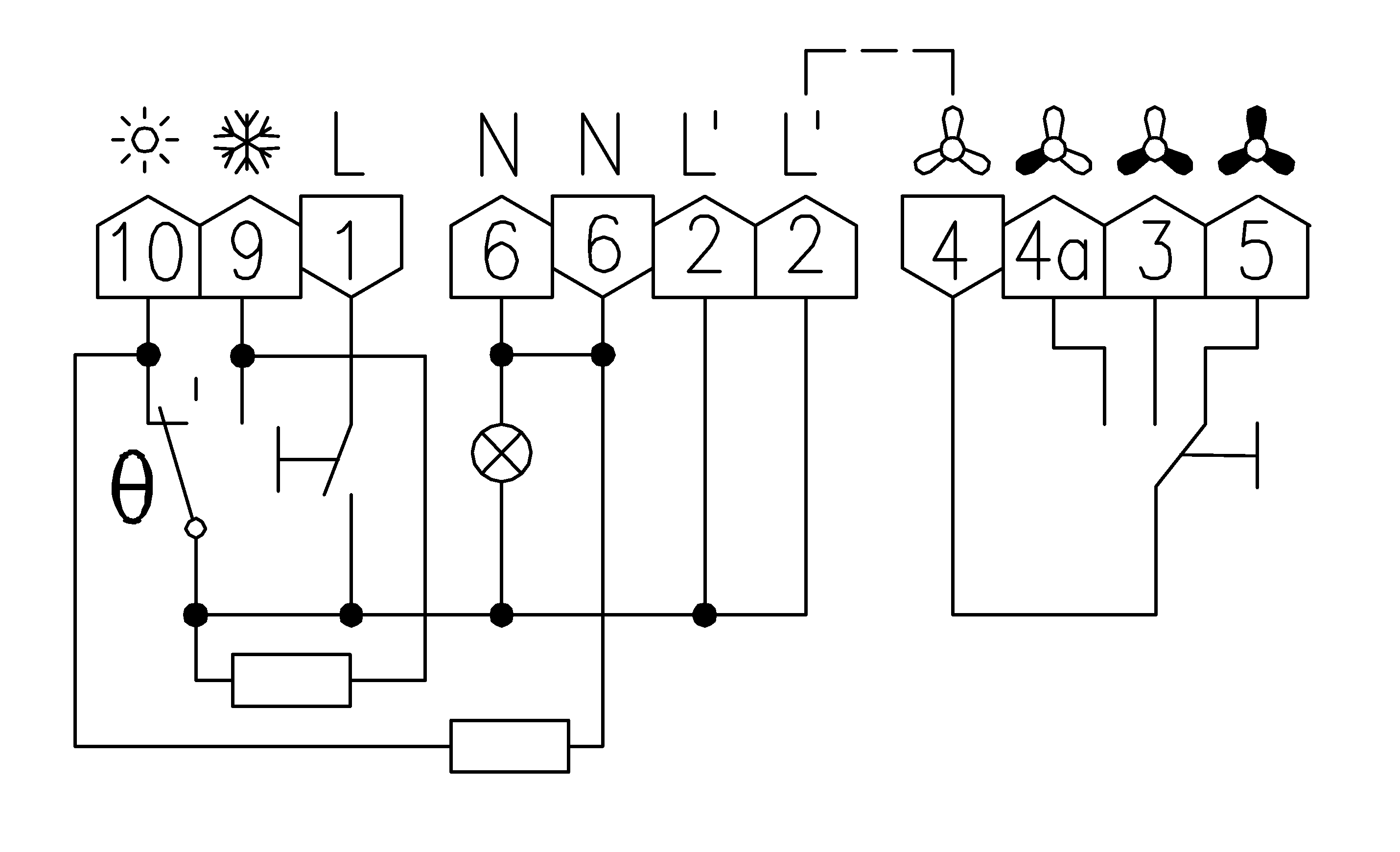

KTBSB-112.070 — anschlussbild
KTBSB-112.070 — masszeichnung
Click to enlarge
    KTBSB-112.070 — produktbild
    KTBSB-112.070 — anschlussbild
    KTBSB-112.070 — masszeichnung
    Anzahl Ausgänge5
    Anzahl der Ausgänge Heizung1
    Anzahl der Ausgänge Kühlung1
    Anzahl Regelbereiche1
    Anzeige Ein/AusJa
    Anzeige Heizen/KühlenNein
    Ausgangssignalschaltend
    AusseneinstellungJa
    BedienungDrehknopf und Schalter
    Betriebsspannung230 VAC, 50 Hz
    DesignBerlin 3000
    ECO Funktion (Absenkung)Nein
    Elektrischer AnschlussSchraubklemmen
    EnergieeffizienzklasseI
    Farbereinweiß
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementBimetall
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff ABS
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom6 (3) A
    Mechanische BereichseineingungJa
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/BefestigungAufputz
    Neutrale Zone2 K
    Oberflächenbeschaffenheitmatt
    Regelbereich5 … 30 °C
    Regelfunktion HeizenJa
    Regelfunktion KühlenJa
    Regelverhalten2-Punkt
    SchaltdifferenzHeizen: 1 K / Kühlen: 2 K
    SchaltelementBimetallkontakt
    Schalter Ein/AusJa
    Schalter Heizen/KühlenNein
    Schalter Heizen/Lüften/KühlenNein
    Schalter Ventilator 3-stufigJa
    Schalter ZusatzheizungNein
    Schalter/Lampe NachtabsenkungNein
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiNein
    Schaltleistung1380 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Thermische RückführungJa
    Umgebungstemperatur0 … 30 °C
    Verschmutzungsgrad2
    ZusammenstellungKomplettgerät
    Abmessung (B x H x T)110 mm x 110,7 mm x 26 mm

    Downloads

    Datenblatt
    Gebrauchsanleitung
    RoHS-Erklärung
    BIM-Daten
