VOORL-318.009

Klemmenleiste, H-/K-Umschaltung über externen Kontakt, max. 8 Raumthermostate und 32 Stellantriebe, IP20

Dieses Gerät wurde speziell zur schnellen, übersichtlichen und komfortablen Verdrahtung von 230 VAC Einzelraum-Temperaturreglern mit den zugehörigen Ventilstellantrieben zur ortsfesten Montage entwickelt. Die Heizen-/Kühlen-Umschaltung erfolgt über einen zentralen Kontakt. Als Regler können Heizungsregler mit Umschaltkontakt angeschlossen werden. Hohe Zeit- und Kostenersparnis durch die komfortable Verdrahtung durch schraubenlose Federsteckklemmen sowie die genial schnelle und saubere Montage im Heizkreisverteiler durch die optionalen Magnetfüße. Durch die Verwendung von einem Uhrenregler kann eine Master-Slave-Zeitzone gebildet werden. Die Zeitzone kann auch über einen externen Schaltkontakt an Klemme U auf ECO-Funktion umgeschaltet werden.


Artikelnummer: DA490010 Kategorien: ,
Add to wishlist
Compare
VOORL-318.009 — produktbild

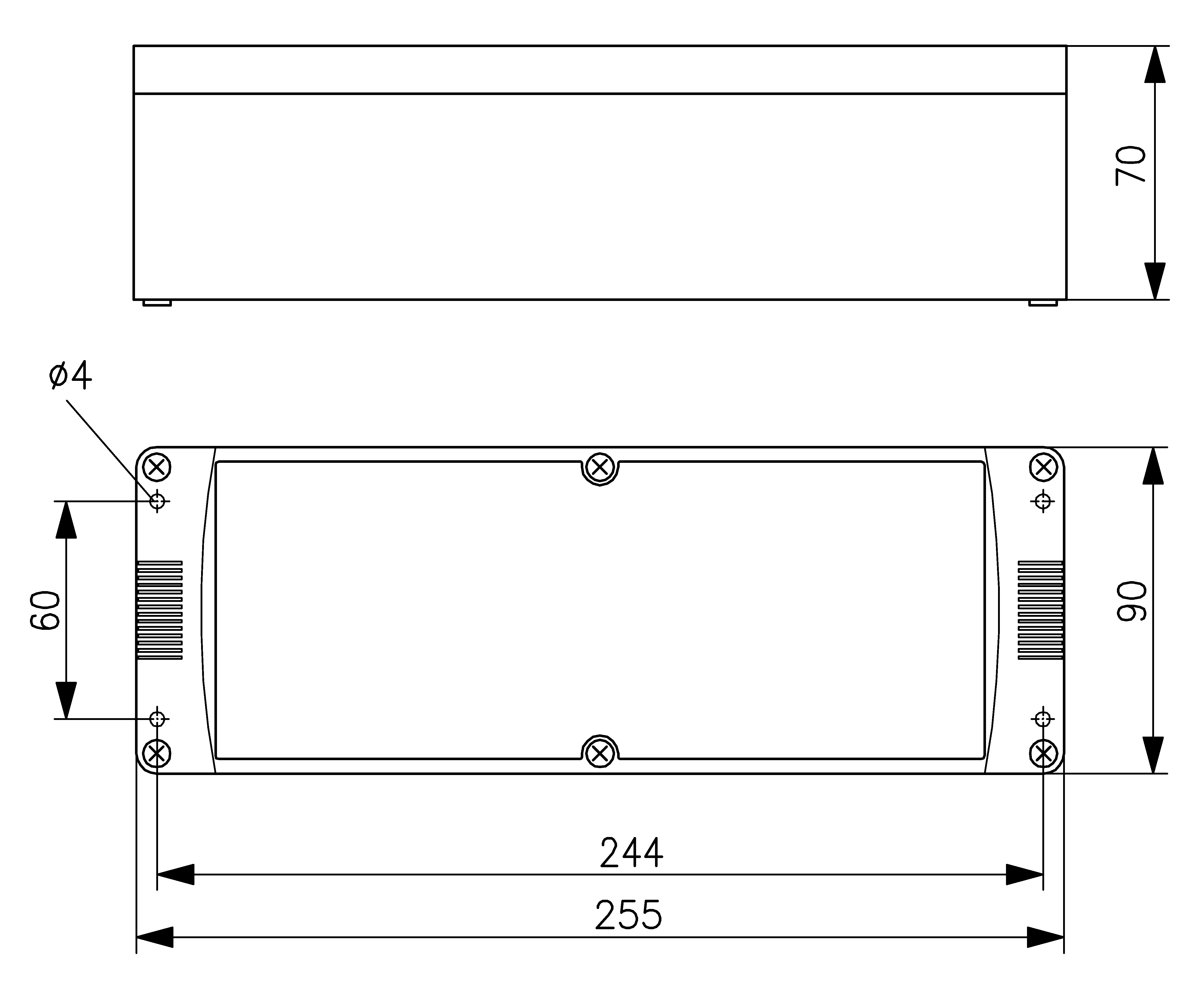

VOORL-318.009 — masszeichnung
VOORL-318.009 — schaltbild
Click to enlarge
    VOORL-318.009 — produktbild
    VOORL-318.009 — masszeichnung
    VOORL-318.009 — schaltbild
    Anschlussquerschnitt0,2 – 1,5 mm² (starr) / 0,25 – 0,75 mm² (flex)
    Anzahl Ausgänge
    Anzahl der Kanäle/Zone8
    Betriebsspannung
    Elektrischer Anschluss
    Farbe
    Farbe RAL Nummer (ähnlich)7035
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material Gehäuse
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom3 (1) A
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/Befestigung
    Oberflächenbeschaffenheit
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Schaltkontakt
    Schaltkontakt potentialfreiNein
    Schaltleistung1380 W
    Schutzart
    Umgebungstemperatur−20 … 70 °C
    ZusammenstellungKlemmenleiste, Befestigungschrauben
    Abmessung (B x H x T)255 mm x 90 mm x 70 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    BIM-Daten

    Ausschreibungstext wird geladen...
