RTBSB-201.500

Raumtemperaturregler, Aufputz superflach, 5…30 °C, 230 VAC, Öffner, 2-Draht-Anschluss

Elektromechanischer Raumtemperaturregler im superflachen Aufputzgehäuse (nur 13,9 mm tief) zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Das Gerät wird mittels Aufputz-/Wandmontage (4-Loch-Befestigung auf UP-Dose) montiert.

Geeignet für Warmwasserheizungen. Das Gerät wurde für eine 2-Draht-Installation entwickelt (Eingang Betriebs- und Schaltspannung, Ausgang Heizen) und benötigt keinen Neutralleiter.


Artikelnummer: MA304000 Kategorien: , ,
Add to wishlist
Compare

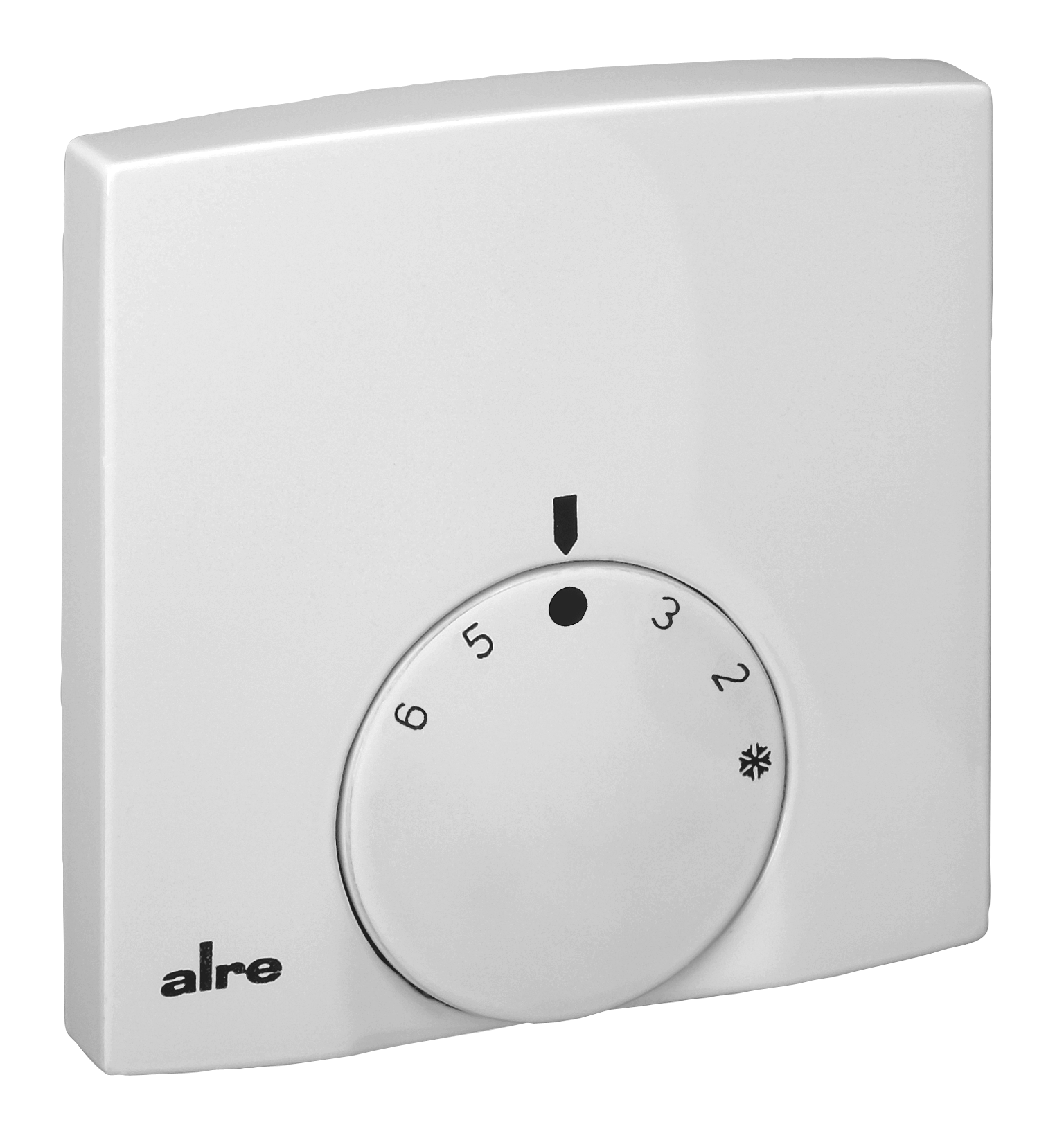

RTBSB-201.500 — produktbild
RTBSB-201.500 — milieubild
RTBSB-201.500 — produktbild_links

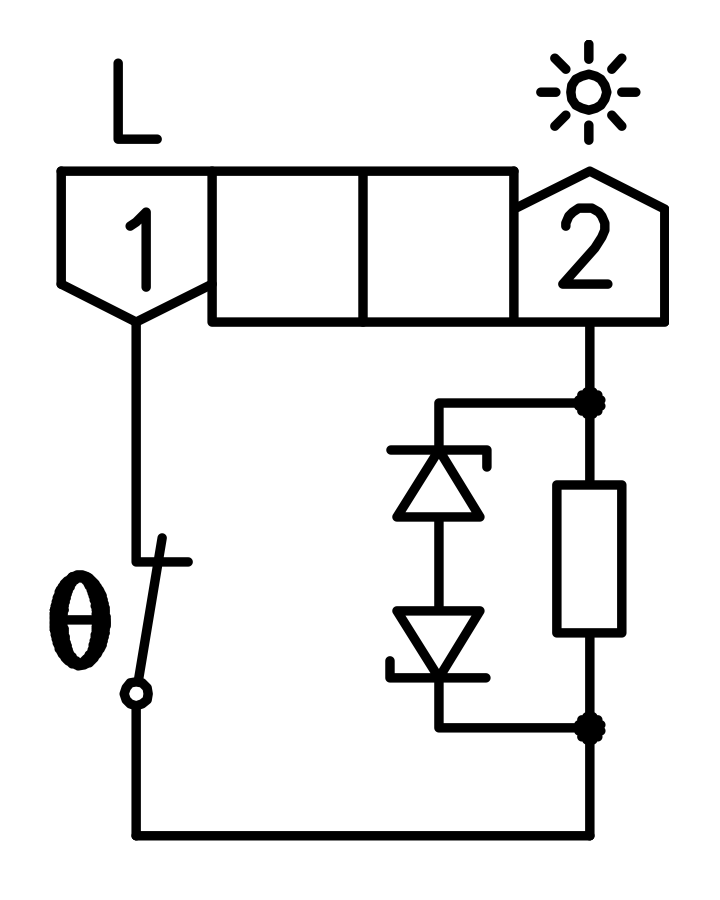

RTBSB-201.500 — anschlussbild
RTBSB-201.500 — masszeichnung
Click to enlarge
    RTBSB-201.500 — produktbild
    RTBSB-201.500 — milieubild
    RTBSB-201.500 — produktbild_links
    RTBSB-201.500 — anschlussbild
    RTBSB-201.500 — masszeichnung
    Anzahl Ausgänge1
    Anzahl der Ausgänge Heizung1
    Anzahl Regelbereiche1
    Anzeige HeizenNein
    Ausgangssignalschaltend
    AusseneinstellungJa
    BedienungDrehknopf
    Betriebsspannung
    Design
    ECO Funktion (Absenkung)Nein
    Elektrischer AnschlussSchraubklemmen
    EnergieeffizienzklasseI
    Farbereinweiß
    Farbe RAL Nummer (ähnlich)9010
    FühlerelementBimetall
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff ABS
    Max. Leistungsaufnahme< 0,25 W
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom20 mA
    Mechanische BereichseineingungJa
    MediumLuft, nicht aggressiv
    Min. Schaltspannung230 VAC, 50 Hz
    Min. Schaltstrom5 mA
    Montage/BefestigungAufputz
    Oberflächenbeschaffenheitglänzend
    Prüfzeichen ApprobationCE
    Regelbereich5 … 30 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Regelverhalten2-Punkt
    Schaltdifferenz0,5 K (delta T max. 4 K/h)
    SchaltelementBimetallkontakt
    Schalter Ein/AusNein
    Schalter Heizen/KühlenNein
    SchaltkontaktÖffner
    Schaltkontakt potentialfreiNein
    Schaltleistung4.6 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaMerkziffernskala *…6
    Thermische RückführungJa
    Umgebungstemperatur0 … 30 °C
    ZusammenstellungKomplettgerät
    Abmessung (B x H x T)78 mm x 78,5 mm x 13,9 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    BIM-Daten
