RTERU-010.715#00

Fußbodentemperaturregler mit Fernfühler, UP, 10…50 °C

Dieser elektronische Zweipunktregler wurde speziell zur Regelung elektrischer oder Warmwasser-Heizungen/Zusatzheizungen für Fußböden und anderer Oberflächentemperiersysteme entwickelt. Fernfühler HF-8/4-K2 (4 m) im Lieferumfang enthalten. Bei Fühlerbruch und -kurzschluss wird die Heizung abgeschaltet. Über den Eingang Temperaturabsenkung kann auf eine ca. 5 K geringere Temperatur geregelt werden (Nachtabsenkung). In Kombination mit dem entsprechendem Deckelset JZ-035.xxx passend in alle gängigen Schalterprogramme.


Installations-Tutorial

Artikelnummer: UN110100 Kategorien: , ,
Add to wishlist
Compare

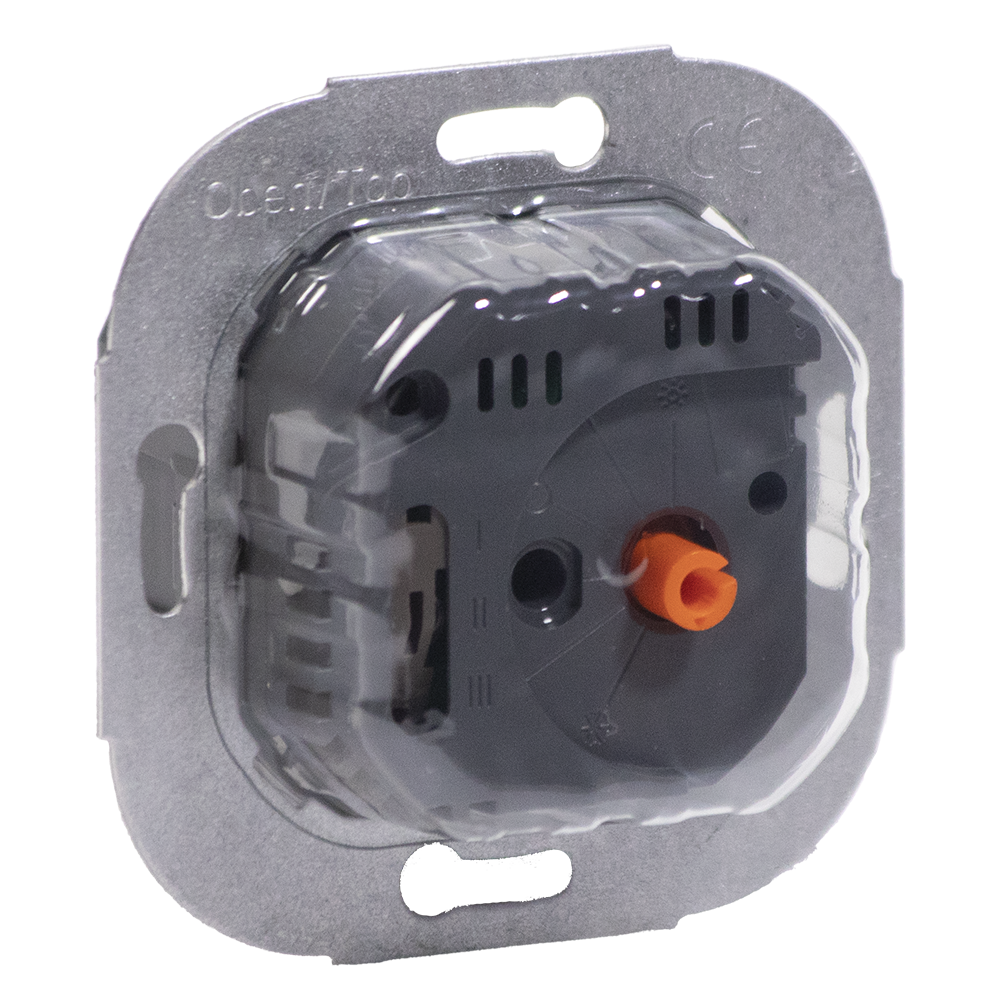

RTERU-010.715#00 — produktbild
RTERU-010.715#00 — milieubild
RTERU-010.715#00 — produktbild_rueckseite
RTERU-010.715#00 — anschlussbild
RTERU-010.715#00 — masszeichnung
Click to enlarge
    RTERU-010.715#00 — produktbild
    RTERU-010.715#00 — milieubild
    RTERU-010.715#00 — produktbild_rueckseite
    RTERU-010.715#00 — anschlussbild
    RTERU-010.715#00 — masszeichnung
    Anzahl Ausgänge1
    Anzahl der Ausgänge Heizung1
    Anzahl Regelbereiche1
    Ausführung des TemperaturreglersFußbodentemperaturregler
    Ausgangssignalschaltend
    AusseneinstellungJa
    BedienungDrehknopf und Schalter
    Betriebsspannung
    Design
    ECO Eingang (Absenkung)230 VAC, 50 Hz
    ECO Funktion (Absenkung)Ja
    ECO Temperaturabsenkungca. 5 K
    Elektrischer AnschlussSchraub-Steckklemmen
    Elektronische RegelungJa
    EnergieeffizienzklasseI
    Farbeanthrazit
    FühlerelementNTC extern
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff PA6
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom10 (1) A
    Mechanische BereichseineingungJa
    MediumLuft, nicht aggressiv
    Min. Schaltspannung230 VAC, 50 Hz
    Montage/BefestigungUnterputz (tiefe Dose empfohlen)
    Oberflächenbeschaffenheitmatt oder glänzend (siehe Deckelset)
    Regelbereich10 … 50 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Regelverhalten2-Punkt
    Schaltdifferenz1,5 K
    Schaltdifferenz einstellbarNein
    Schaltelement
    Schalter Ein/AusJa
    SchaltkontaktSchließer
    Schaltkontakt potentialfreiNein
    Schaltleistung2300 W
    SchutzartIP30
    SchutzklasseII, nach entsprechender Montage
    Sensor externJa
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaMerkziffernskala *…6
    Umgebungstemperatur0 … 35 °C
    ZusammenstellungBasisgerät
    Abmessung (B x H x T)71 mm x 71 mm x 46,3 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    Verkaufsprospekt
    BIM-Daten

    Ausschreibungstext wird geladen...
