JMT-206 X

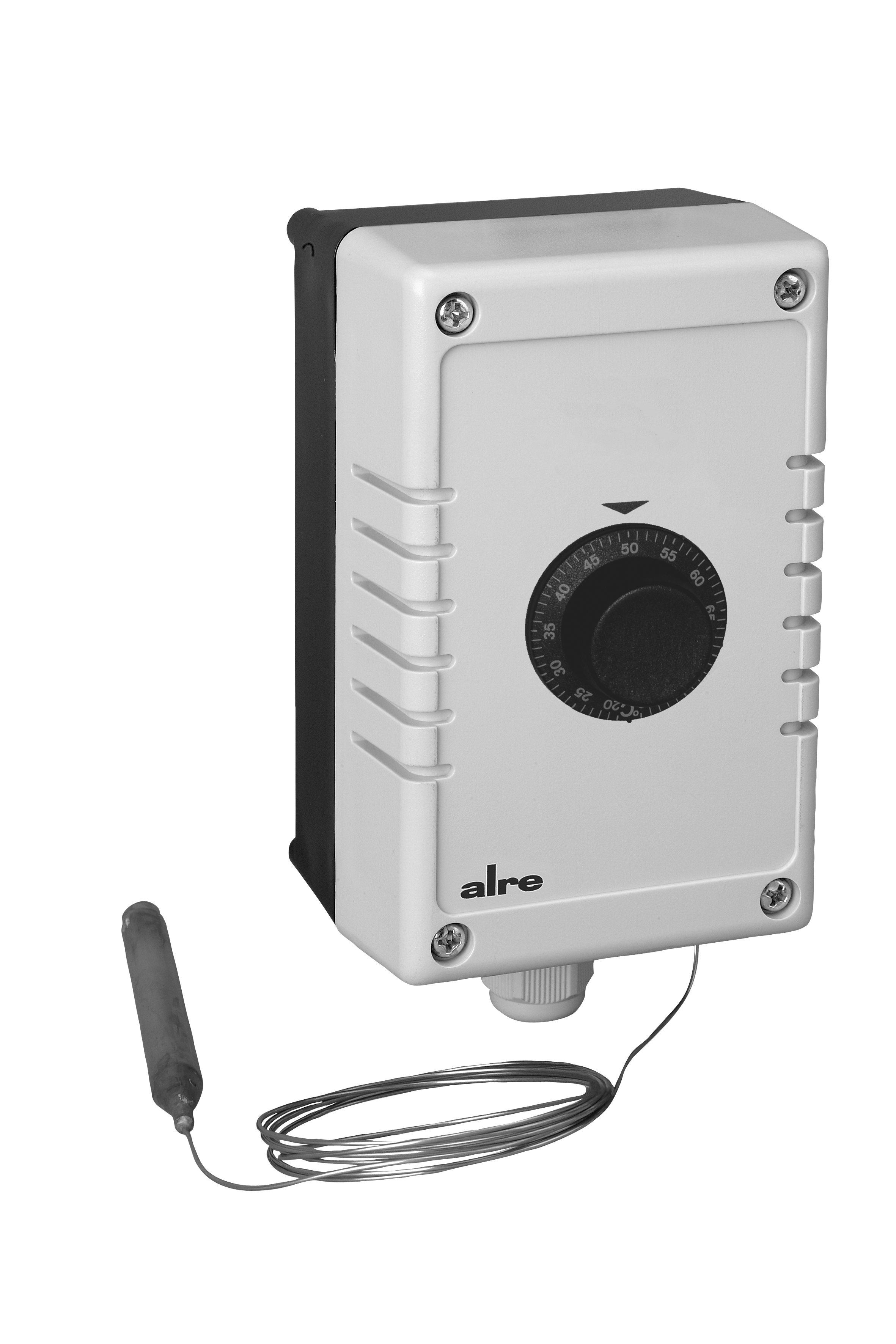

Termostato capilar, montaje en pared, 20…80 °C, 2 etapas, diferencial de conmutación entre las etapas ajustable 1…7 K, longitud capilar 1,5 m
Control multietapa de la temperatura de medios líquidos o gaseosos, por ejemplo, control de quemadores de dos etapas o registros de calefacción. Para el control de la temperatura de gases no agresivos en el conducto, debe utilizarse la vaina SW-200-12; para el control de la temperatura en fluidos no agresivos, debe utilizarse la vaina TH; para fluidos agresivos, debe utilizarse la vaina NTH. Los termopozos o las bobinas de protección no están incluidos en el volumen de suministro.
| Número de salidas | |
|---|---|
| Número de rangos de control | 1 |
| Señal de salida | conmutación |
| Ajuste externo | Sí |
| Operación | Botón giratorio |
| Tensión nominal de impulso | 4000 V |
| Diámetro del elemento sensor | 9.6 mm |
| Conexión eléctrica | Terminales de tornillo |
| Control electrónico | No |
| A prueba de explosiones | No |
| Color | gris |
| Color Número RAL (similar) | 7016/7035 |
| Elemento sensor | Tubo capilar |
| Tipo de función (tecnología del sistema) | |
| Diseño de dispositivos | Dispositivo de montaje en superficie |
| Interior | No |
| Temperatura de almacenamiento | –15 … 55 °C |
| Longitud del elemento sensor | 122 mm |
| Longitud capilar | 1.5 m |
| Humedad máx. (sin condensación) | 95 % r.H. |
| Material del sensor | Cu |
| Material de la carcasa | Plástico |
| Máx. Temperatura del sensor | 90 °C |
| Máx. Tensión de conmutación | 230 VAC, |
| Máx. Corriente de conmutación | 15 (8) A |
| Tensión de conmutación mín. | 24 VAC, |
| Corriente de conmutación mín. | 150 mA |
| Montaje/fijación | Montaje en pared |
| Acabado superficial | |
| Gama de control | |
| Función de control de la calefacción | Sí |
| Función de control de la refrigeración | Sí |
| Diferencial de conmutación | Calefacción/refrigeración: 1 K |

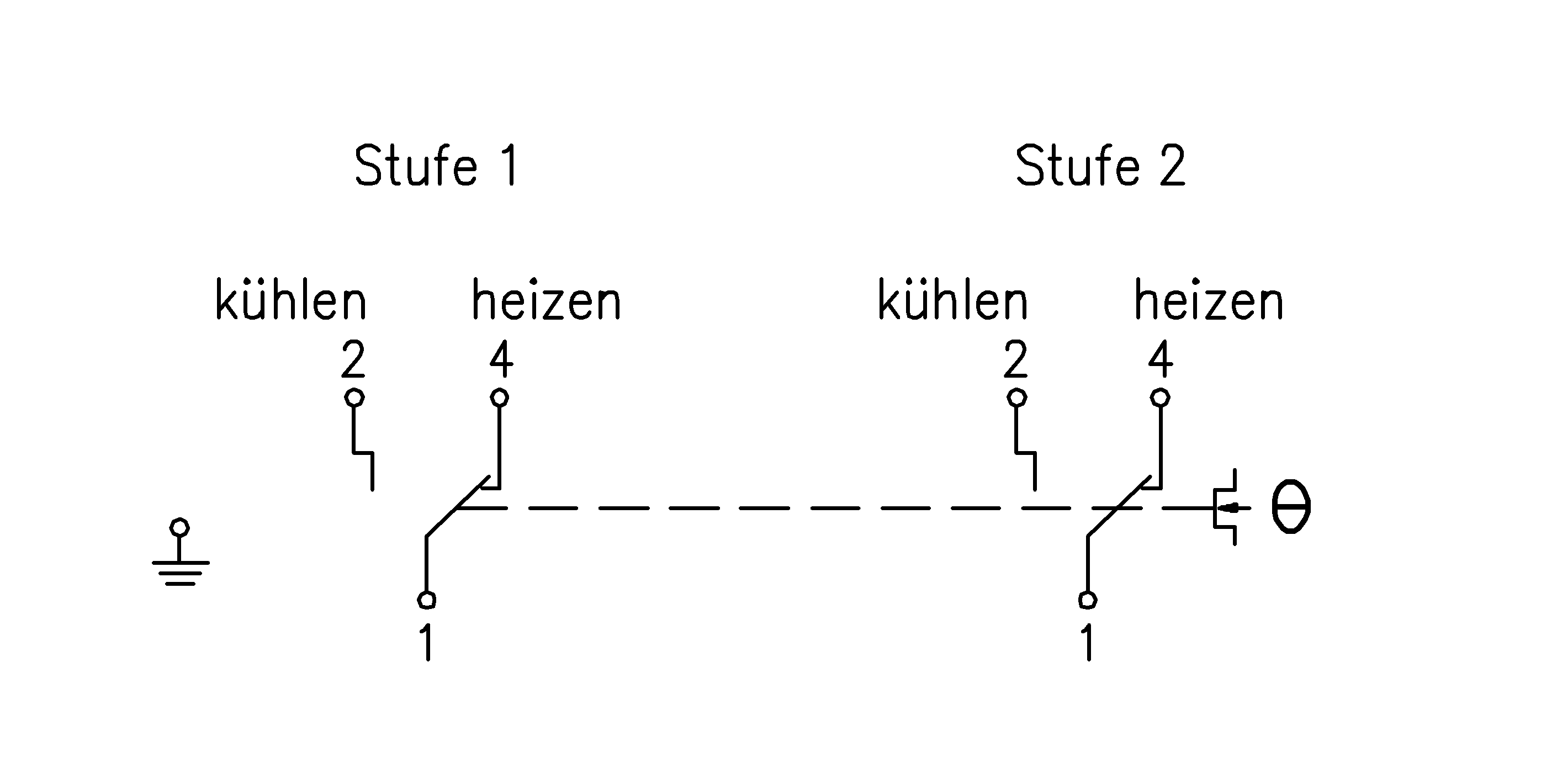

| Elemento de conmutación | Microinterruptor |
| Contacto de conmutación | Cambiador |
| Contacto de conmutación sin potencial | Sí |
| Capacidad de conmutación | 3450 W |
| Clase de protección | I |
| Seguridad y CEM | según DIN EN 60730 |
| Escala | Grados Celsius |
| Temperatura ambiente | −15 … 55 °C |
| Grado de suciedad | 2 |

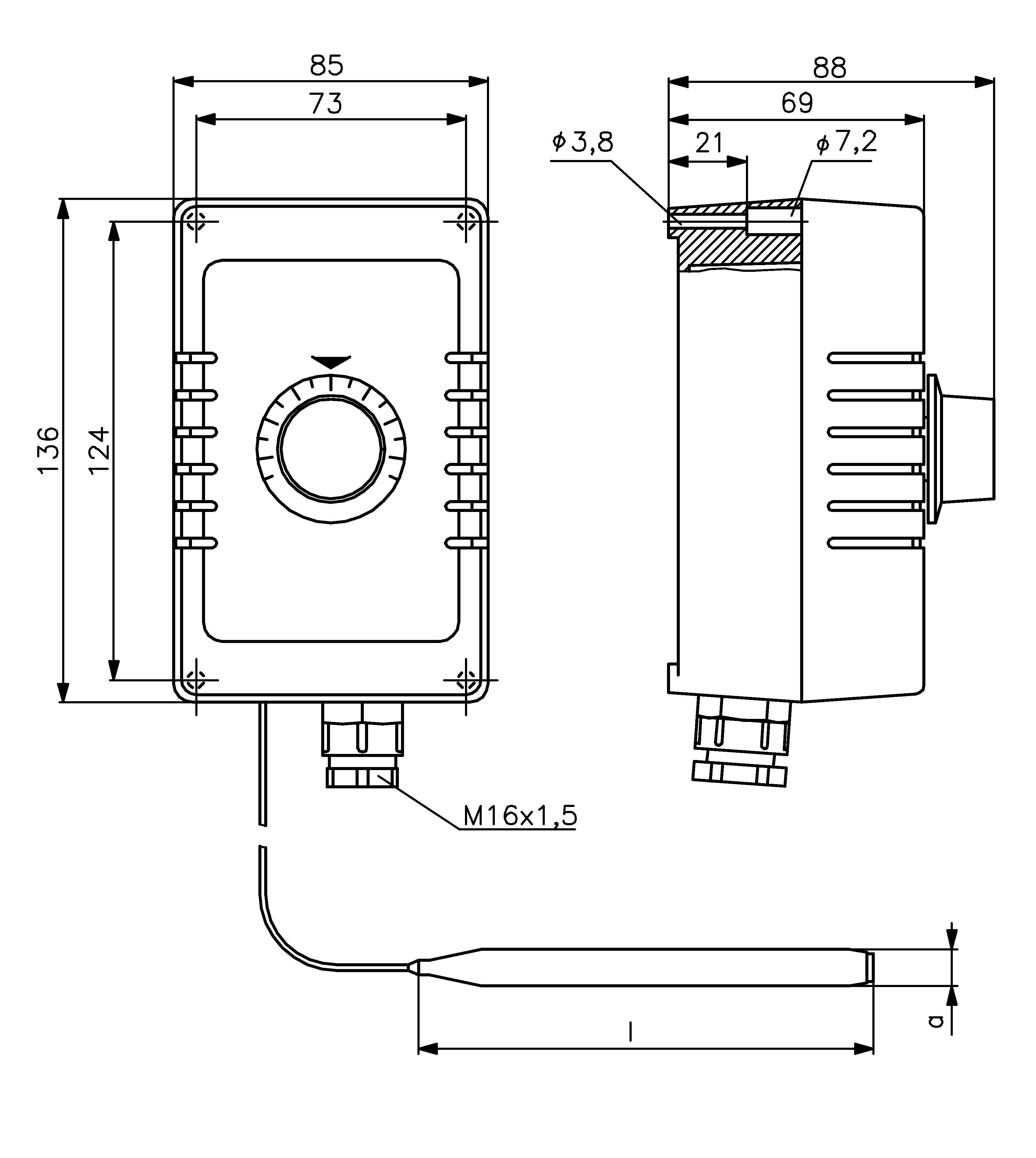

| Dimensiones (An x Al x Pr) | 85 mm x 136 mm x 88 mm |
