JMT-206 X

Kapillar-Thermostat, Wandmontage, 20…80 °C, 2-stufig, Schaltdifferenz zwischen den Stufen einstellbar 1…7 K, Kapillarlänge 1,5 m

Mehrstufige Regelung der Temperatur flüssiger oder gasförmiger Medien, z. B. Ansteuerung von zweistufigen Brennern oder Heizregistern. Bei Temperaturregelung nicht aggressiver Gase im Kanal ist die Schutzwendel SW-200–12, bei Temperaturregelung in nicht aggressiven Fluiden ist die Tauchhülse TH, in aggressiven Fluiden die Tauchhülse NTH zu verwenden. Tauchhülsen oder Schutzwendel gehören nicht zum Lieferumfang.


Artikelnummer: E6060340 Kategorien: , ,
Add to wishlist
Compare

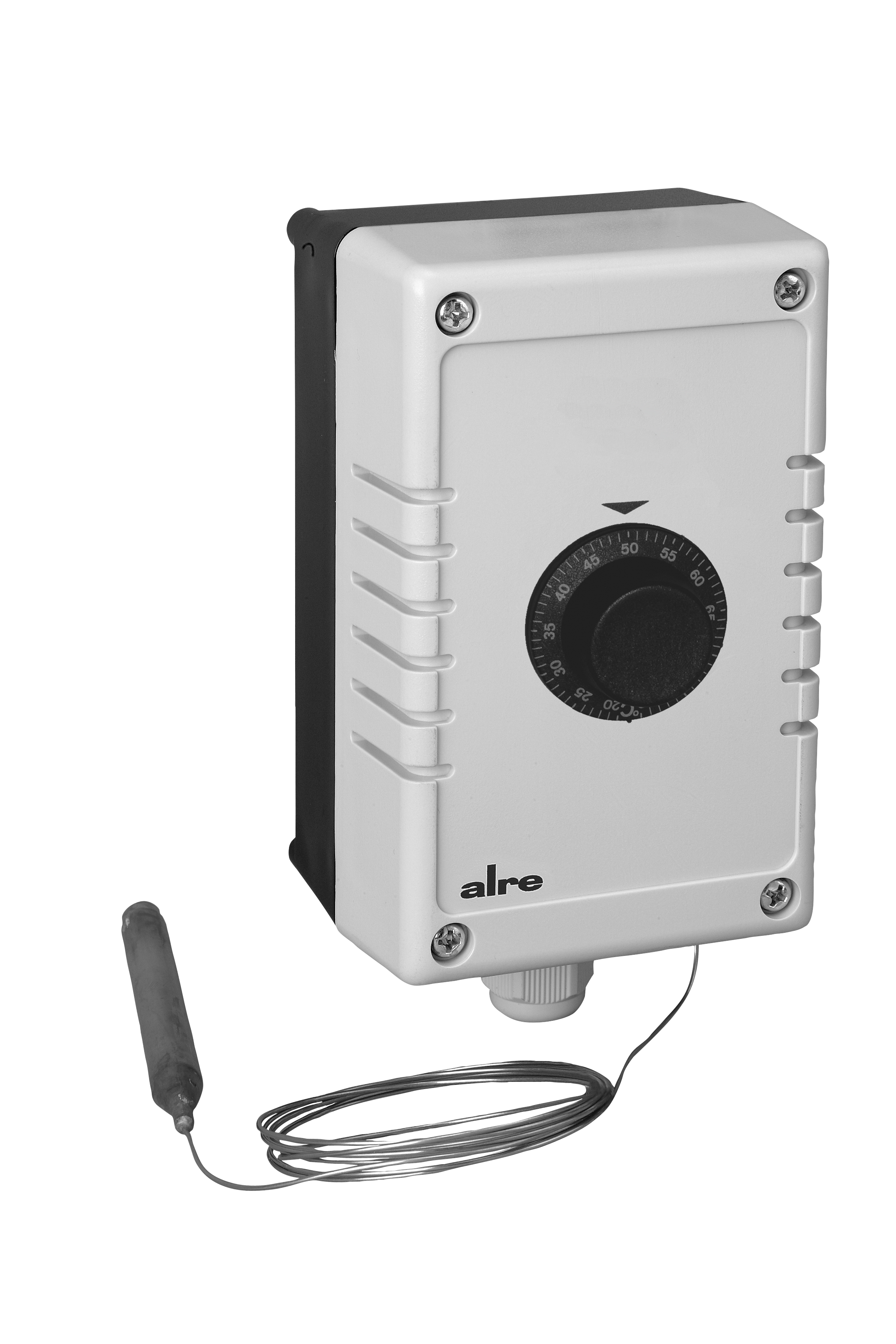

JMT-206 X — produktbild

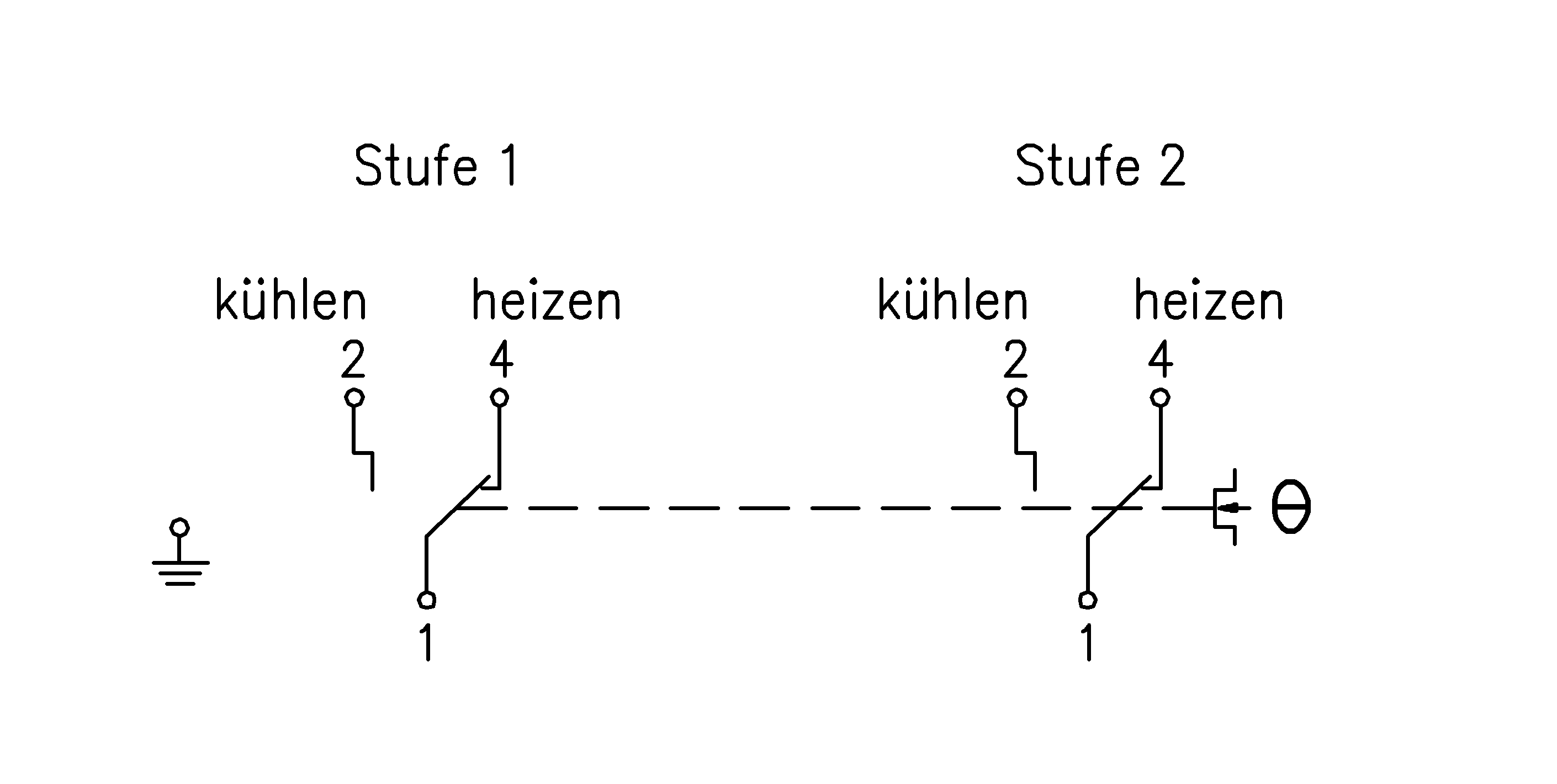

JMT-206 X — anschlussbild

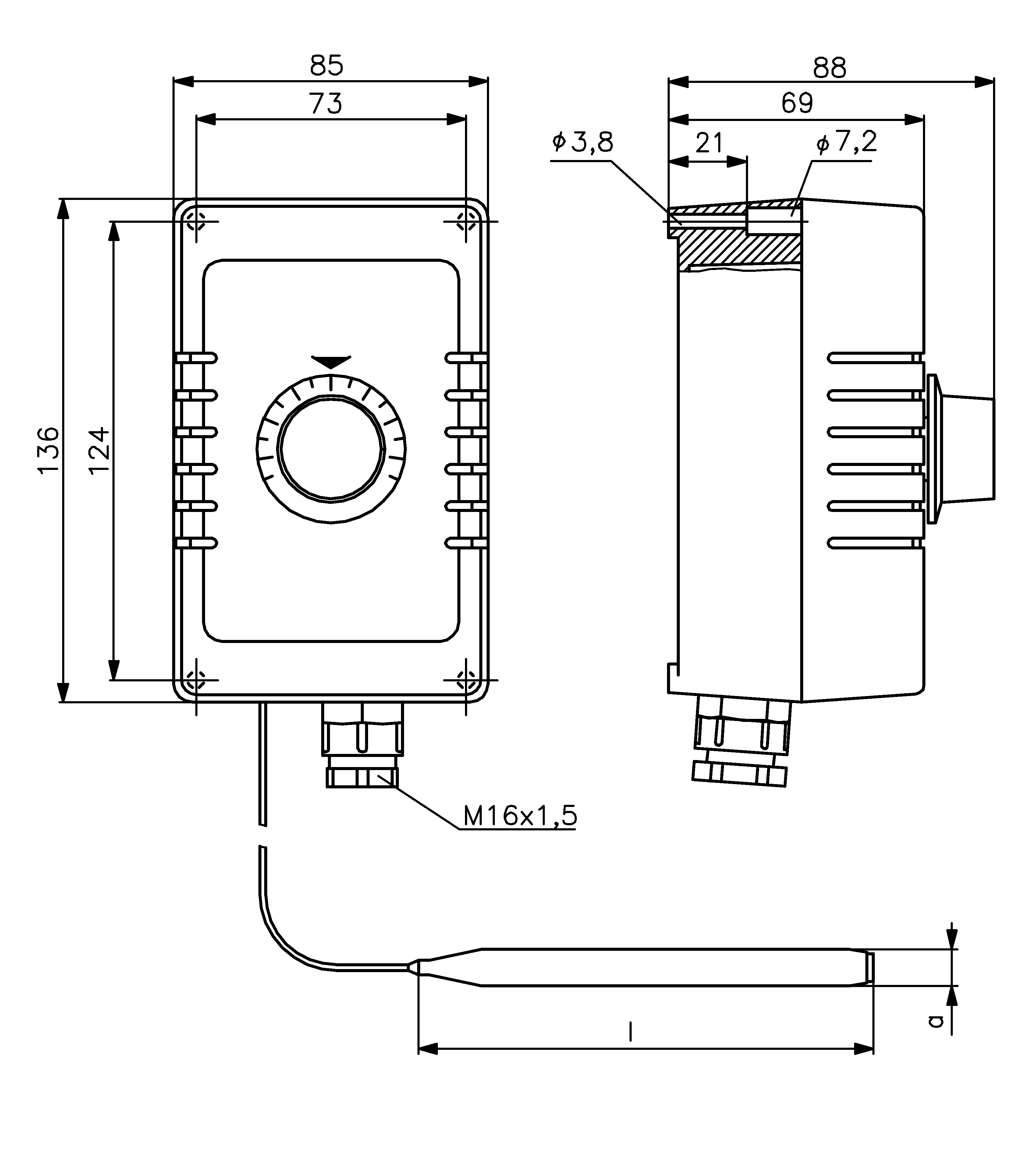

JMT-206 X — masszeichnung
Click to enlarge
    JMT-206 X — produktbild
    JMT-206 X — anschlussbild
    JMT-206 X — masszeichnung
    Anzahl Ausgänge4
    Anzahl Regelbereiche1
    Ausgangssignalschaltend
    AusseneinstellungJa
    BedienungDrehknopf
    Bemessungsstoßspannung4000 V
    Durchmesser Fühlerelement9.6 mm
    Elektrischer AnschlussSchraubklemmen
    Elektronische RegelungNein
    ExplosionsgeschütztNein
    Farbegrau
    Farbe RAL Nummer (ähnlich)7016/7035
    FühlerelementKapillarrohr
    Funktionstyp (Anlagentechnik)TR
    GeräteausführungAufbaugerät
    InneneinstellungNein
    Lagertemperatur–15 … 55 °C
    Länge Fühlerelement122 mm
    Länge Kapillar1.5 m
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material FühlerCu
    Material GehäuseKunststoff
    Max. Fühlertemperatur90 °C
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom15 (8) A
    Min. Schaltspannung24 VAC, 50 Hz
    Min. Schaltstrom150 mA
    Montage/BefestigungWandmontage
    Oberflächenbeschaffenheitmatt
    Regelbereich20 … 80 °C
    Regelfunktion HeizenJa
    Regelfunktion KühlenJa
    SchaltdifferenzHeizen/Kühlen: 1 K
    SchaltelementMikroschalter
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiJa
    Schaltleistung3450 W
    SchutzartIP65
    SchutzklasseI
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Umgebungstemperatur−15 … 55 °C
    Verschmutzungsgrad2
    Abmessung (B x H x T)85 mm x 136 mm x 88 mm

    Downloads

    Datenblatt
    Gebrauchsanleitung
    RoHS-Erklärung
    BIM-Daten

    Ausschreibungstext wird geladen...

    FotoTypArt.-Nr.Ausstattung
    SW-200SW-200C1809219Schutzwendel, 200 mm, Stahl vernickelt, Durchmesser InnenxAußen 11 x 17 mm, Leitungseinführung 7,8 mmZum Produkt
    TH-140TH-140C1809409Tauchhülse, 140 mm, Ms vernickelt, Durchmesser InnenxAußen 10 x 12 mmZum Produkt
    NTH-140NTH-140C1809435Tauchhülse, 140 mm, V4A (1.4571), Durchmesser InnenxAußen 10 x 12 mmZum Produkt
    JZ-04JZ-04E6160133Kapillarrohr-Durchführung für Frostschutzthermostate JTF und Kapillarregler JMT/WR/JETZum Produkt
