RTERU-010.715#00

Regolatore di temperatura a pavimento con sensore remoto, da incasso, 10…50 °C


Installations-Tutorial

COD: UN110100 Categorie: , ,
Aggiungi alla lista dei desideri
Compara
RTERU-010.715#00 — produktbild

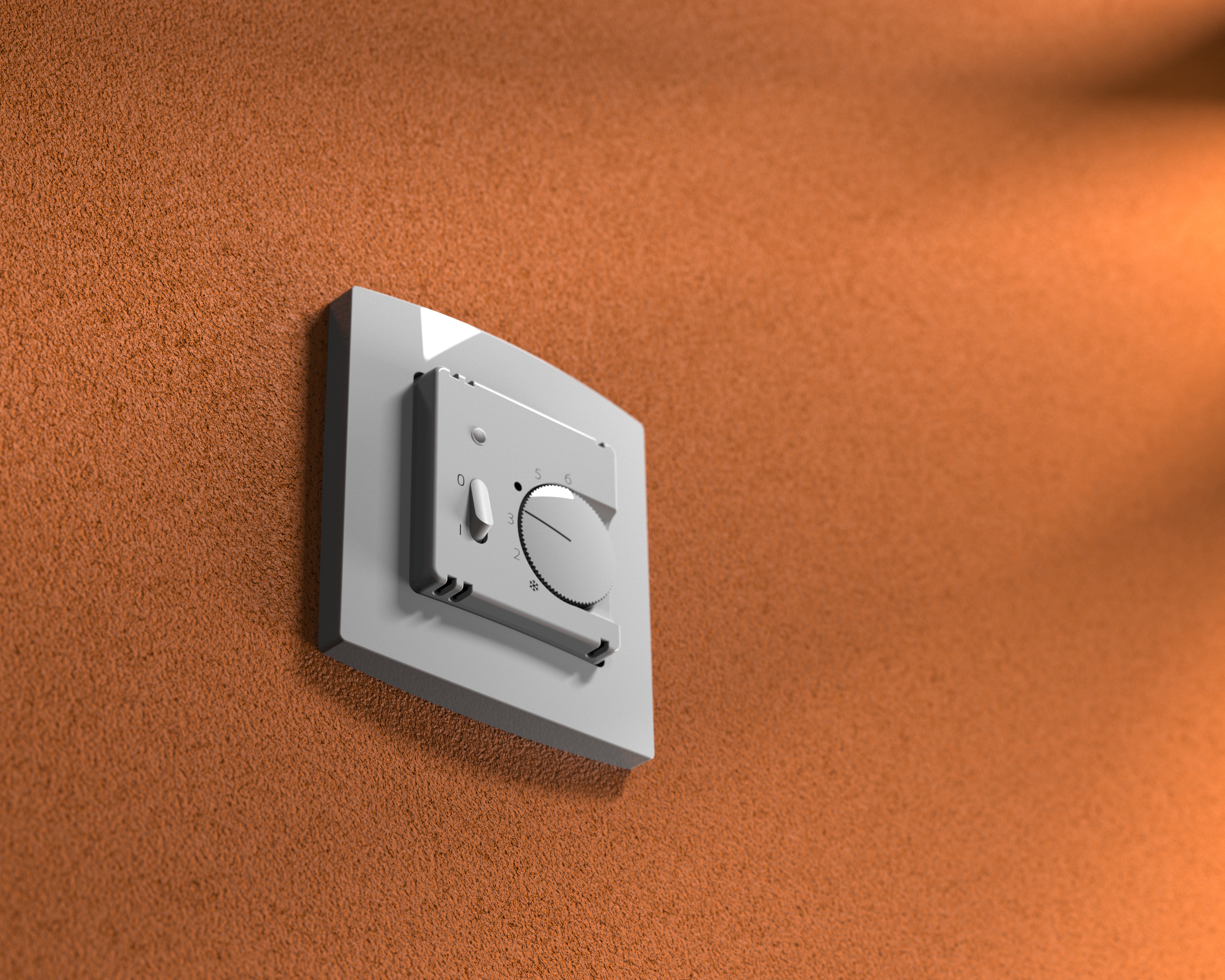

RTERU-010.715#00 — milieubild

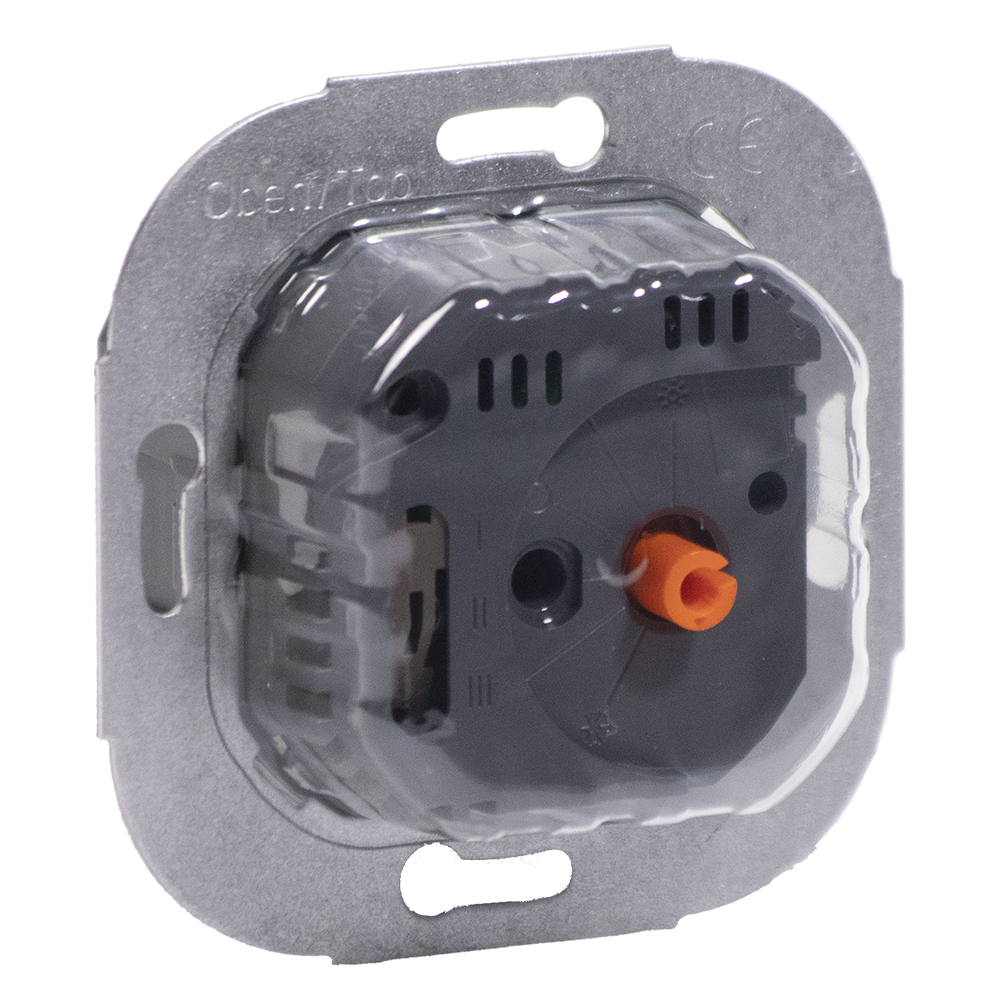

RTERU-010.715#00 — produktbild_rueckseite

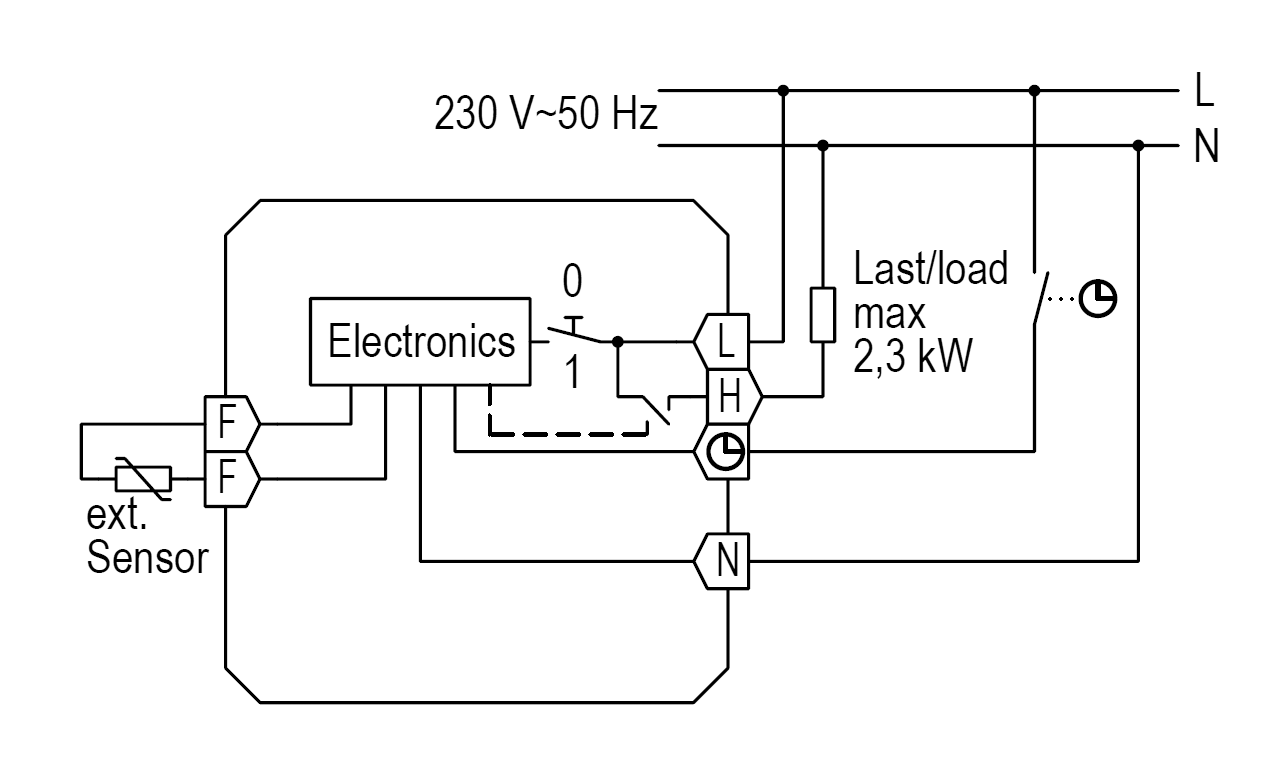

RTERU-010.715#00 — anschlussbild

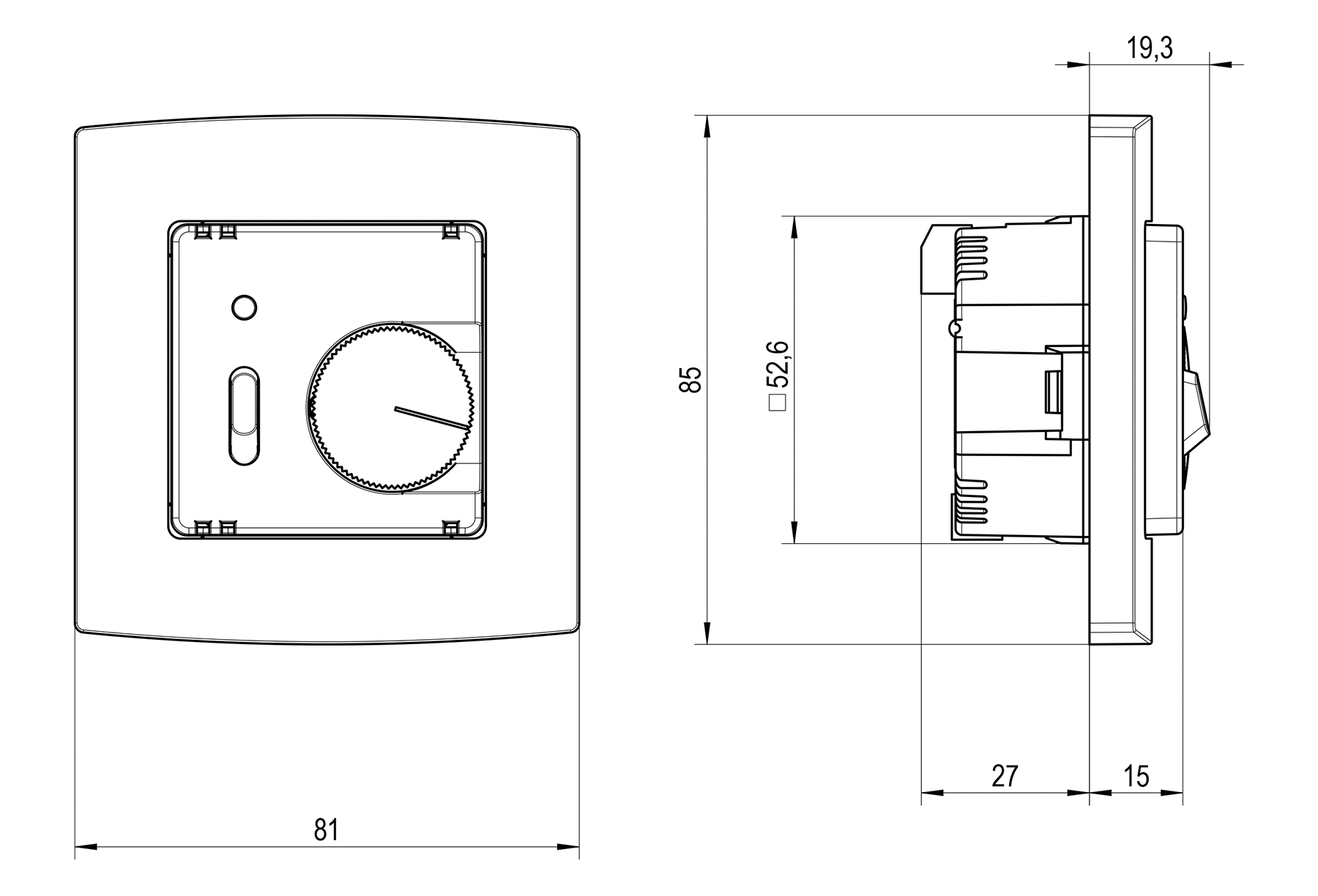

RTERU-010.715#00 — masszeichnung
Clicca per ingrandire
    RTERU-010.715#00 — produktbild
    RTERU-010.715#00 — milieubild
    RTERU-010.715#00 — produktbild_rueckseite
    RTERU-010.715#00 — anschlussbild
    RTERU-010.715#00 — masszeichnung
    Numero di uscite1
    Numero di uscite di riscaldamento1
    Numero di campi di controllo1
    Progettazione del regolatore di temperaturaRegolatore di temperatura a pavimento
    Segnale di uscitacommutazione, schaltend
    Impostazione esternaSì
    FunzionamentoDrehknopf und Schalter, Manopola e interruttore rotante
    Tensione di esercizio230 VAC, 
    DesignBerlin UP, Berlino UP
    Ingresso ECO (abbassamento)230 V
    Funzione ECO (abbassamento)Sì
    Riduzione della temperatura ECOcirca 5 K
    Collegamento elettricoSchraub-Steckklemmen, Terminali a vite a innesto
    Controllo elettronicoSì
    Classe di efficienza energeticaI
    Coloreanthrazit, antracite
    Elemento sensoreNTC esterno, NTC extern
    Impostazione internaNo
    Temperatura di stoccaggio–20 … 70 °C
    Umidità massima (senza condensa)95 % r.H.
    Materiale dell'alloggiamentoKunststoff PA6, Plastica PA6
    Max. Tensione di commutazione230 VAC,
    Max. Corrente di commutazione10 (1) A
    Pulizia dell'area meccanicaSì
    MedioAria, Luft
    Tensione di commutazione minima230 VAC,
    Montaggio/fissaggioMontaggio ad incasso (si consiglia una scatola profonda), Unterputz (tiefe Dose empfohlen)
    Finitura superficialematt oder glänzend (siehe Deckelset), opaco o lucido (vedi set di copertine)
    Campo di controllo10 … 50 °C, 10 … 50 °C
    Funzione di controllo del riscaldamentoSì
    Funzione di controllo del raffreddamentoNo
    Comportamento di controllo2 punti
    Differenziale di commutazione1,5 K
    Differenziale di commutazione regolabileNo
    Elemento di commutazioneRelais
    Interruttore On/OffSì
    Contatto di commutazionePiù vicino, Schließer
    Contatto di commutazione a potenziale zeroNo
    Capacità di commutazione2300 W
    Classe di protezioneII, dopo un adeguato assemblaggio
    Sensore esternoSì
    Sicurezza e compatibilità elettromagneticasecondo DIN EN 60730
    ScalaScala dei numeri caratteristici *…6
    Temperatura ambiente0 … 35 °C
    CompilazioneUnità base
    Dimensioni (L x A x P)71 mm x 71 mm x 46,3 mm

    Downloads

    Istruzioni di montaggio
    Dichiarazione RoHS
    Dati BIM
