RTBSB-001.110

Régulateur de température ambiante, en saillie, 5…30 °C, 230 VAC ou 24 VAC, inverseur

Régulateur de température ambiante électromécanique dans un boîtier apparent pour la régulation ou la surveillance des températures dans les bureaux, les pièces d’habitation et les hôtels. Convient à tous les types de chauffage. La rétroaction thermique permet d’obtenir un différentiel de commutation très précis. La plage de réglage peut être modifiée grâce au rétrécissement de la plage situé sous le bouton de réglage. L’appareil est adapté à une tension de service et de commutation de 230 VAC ou 24 VAC.


UGS : MA012701 Catégories : , ,
Ajouter à la liste de souhaits
Comparer
RTBSB-001.110 — produktbild

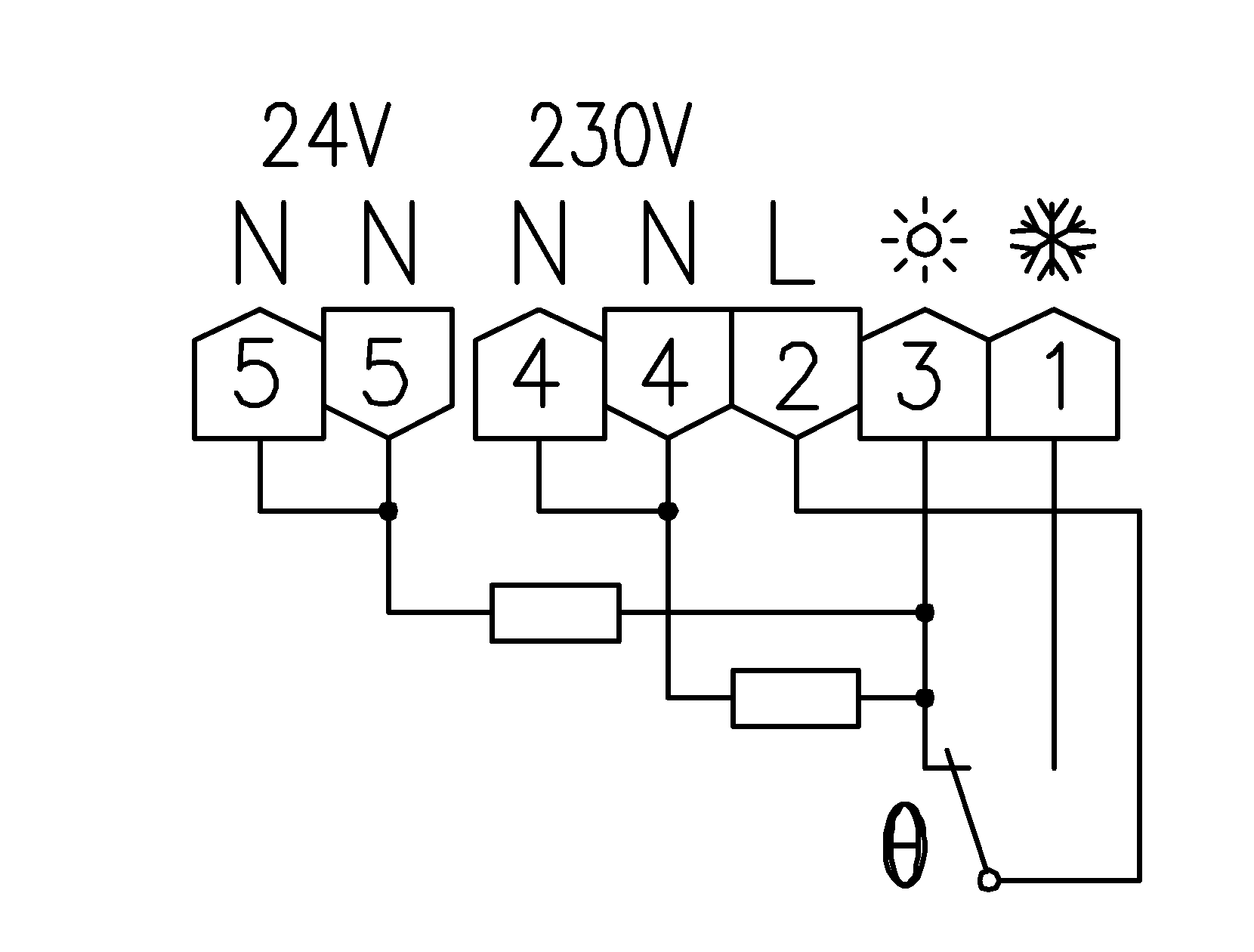

RTBSB-001.110 — anschlussbild
RTBSB-001.110 — masszeichnung
Cliquez pour agrandir
    RTBSB-001.110 — produktbild
    RTBSB-001.110 — anschlussbild
    RTBSB-001.110 — masszeichnung
    Section de raccordement0,12 – 2,5 mm²
    Nombre de sorties2
    Nombre de sorties chauffage1
    Nombre de sorties Refroidissement1
    Nombre de plages de réglage1
    Affichage ChauffageNon
    Signal de sortiecommutant
    Réglage extérieurOui
    UtilisationDrehknopf, Drehknopf
    Tension de service230 VAC, 50 Hz / 24 VAC, 50 Hz, 230 VAC, 50 Hz / 24 VAC, 50 Hz
    DesignBerlin 2000, Berlin 2000
    Fonction ECO (abaissement)Non
    Raccordement électriqueBornes à visser
    Classe d'efficacité énergétiqueI
    Couleurblanc pur, reinweiß
    Couleur Numéro RAL (similaire)9010
    Elément de sondebimetal
    Réglage intérieurNon
    Température de stockage–20 … 70 °C
    Humidité max. de l'air (non condensée)95 % HR
    Matériau du boîtierPlastique ABS
    Max. Puissance absorbée< 0,5 W
    Température max. Tension de commutation230 VAC, 50 Hz
    Courant max. Courant de commutationchauffage: 10 (4) A, 2 (2) A
    Réglage mécanique de la zoneOui
    MoyenAir
    Tension de commutation min.24 VAC, 50 Hz
    Montage/fixationMontage apparent
    État de surfacemat
    Marque d'homologation ApprobationCE
    Plage de réglage5 … 30 °C, 5 … 30 °C
    Fonction de régulation ChauffageOui
    Fonction de régulation RefroidissementOui
    Comportement de régulation2 points
    Différentiel de commutationChauffage/refroidissement: 0,5 K (delta T max. 4 K/h)
    Elément de commutationContact bimétal
    Interrupteur marche/arrêtNon
    Interrupteur chauffage/refroidissementNon
    Contact de commutationContact inverseur
    contact de commutation sans potentielNon
    Puissance de commutation2300 W (230 VAC) / 48 W (24 VAC) / 1150 W (230 VAC) / 48 W (230 VAC)
    Indice de protectionIP30
    Classe de protectionII (suivant montage correspondant) ou III
    Sécurité et CEMselon norme DIN EN 60730
    ÉchelleGrad Celsius
    Retour thermiqueOui
    Température ambiante0 … 30 °C
    CompilationAppareil complet
    Dimensions (L x H x P)78,3 mm x 83,4 mm x 25,5 mm
