MDEKD-940.000

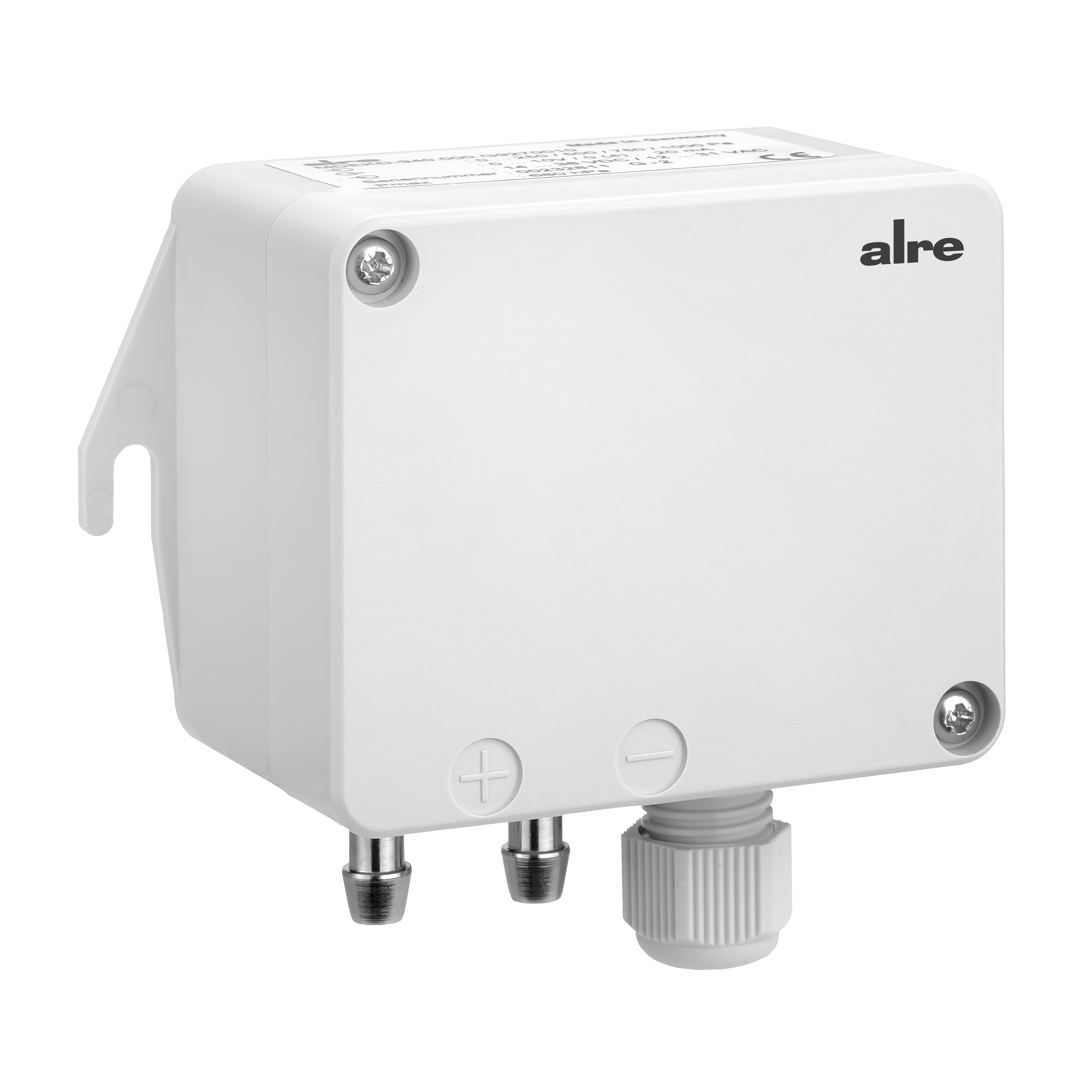

Transductor de presión, 250/500/750/1000 Pa, 0-10 V, 2-10 V, 0-20 mA, 4-20 mA
Los transmisores de presión controlados por microprocesador son adecuados para medir la presión positiva, negativa o diferencial de gases no agresivos. Se utilizan en aplicaciones de calefacción, ventilación o aire acondicionado, así como en tecnología de salas blancas o medición de corrientes de aire finas. La presión se mide mediante un sensor de presión piezoresistivo. El material de las piezas en contacto con el medio es Ni, PU, Al, Au, vidrio Pyrex, silicona, Kovar, Duraplast, plástico Ultem. La constante de tiempo puede conmutarse entre aprox. 10 ms, 2 s o 4 s.
Con este dispositivo, puede elegir entre los rangos de medición relativos ±1000 Pa, ±750 Pa, ±500 Pa y ±250 Pa.
| Valor inicial Rango de medición Presión | 0 Pa |
|---|---|
| Sección de conexión | 0,14 – 2,5 mm² |
| Número de salidas | |
| Señal de salida | constante, 0 … 10 V, 2 … 10 V, 0 … 20 mA, 4 … 20 mA |
| Tensión de funcionamiento | |
| Conexión de presión | 6.6 mm |

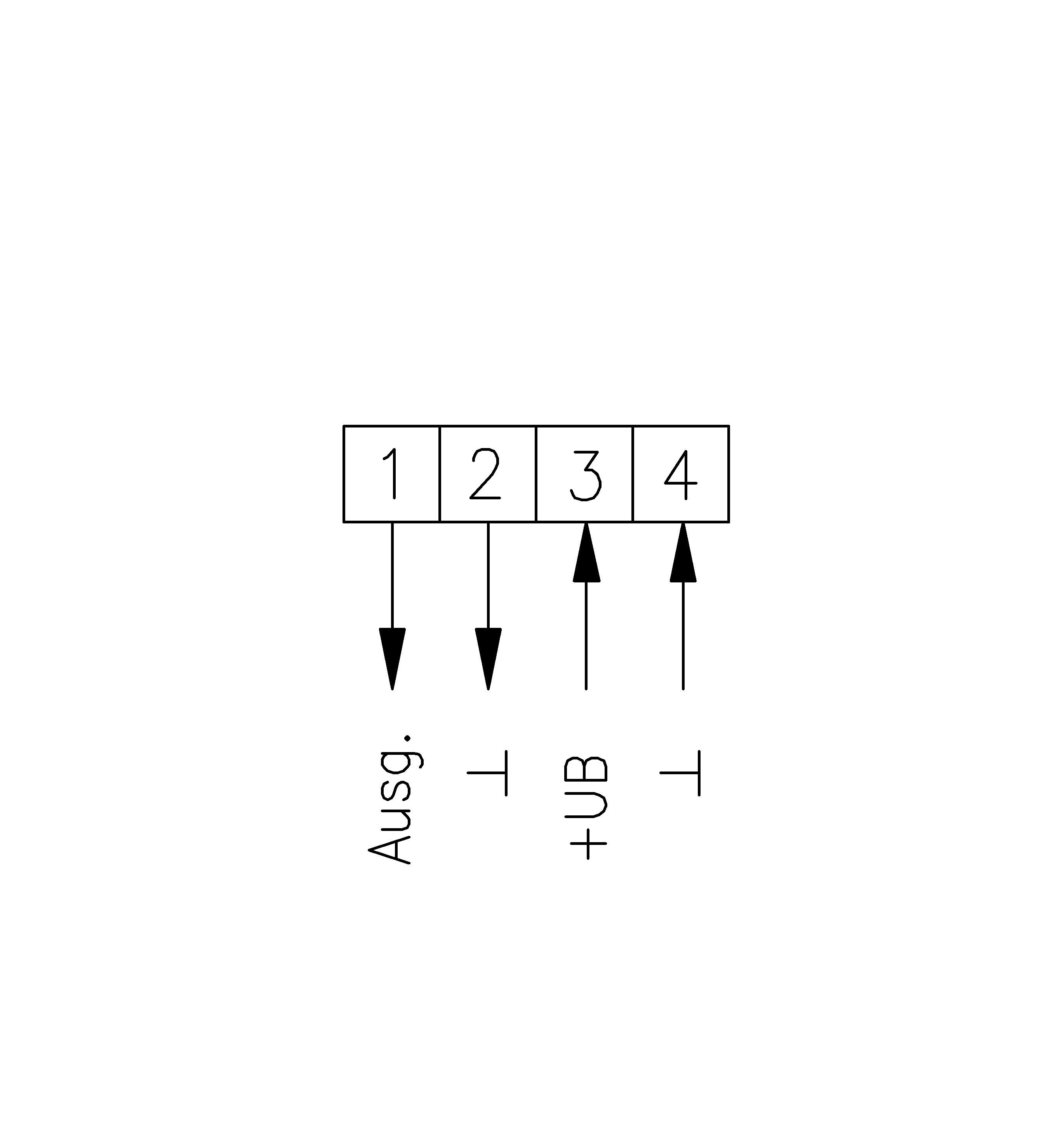

| Conexión eléctrica | Pinzas de muelle |
| Valor final Rango de medición de la presión | 1000 Pa |
| Color | gris |
| Elemento sensor | Sensor de presión piezoresistivo |
| Entrada de cables | M 12 x 1,5 |
| Temperatura de almacenamiento | –10 … 70 °C |
| Humedad máx. (sin condensación) | 95 % r.H. |
| Material de la carcasa | |
| Máx. Presión | 5 veces el valor final del rango de medición |
| Máx. Corriente de medición | aprox. 20 mA |
| Medio | |
| Montaje/fijación | |
| Acabado superficial | matt |
| Clase de protección | III |
| Seguridad y CEM | según DIN EN 60730 |
| Temperatura ambiente | 0 … 60 °C |

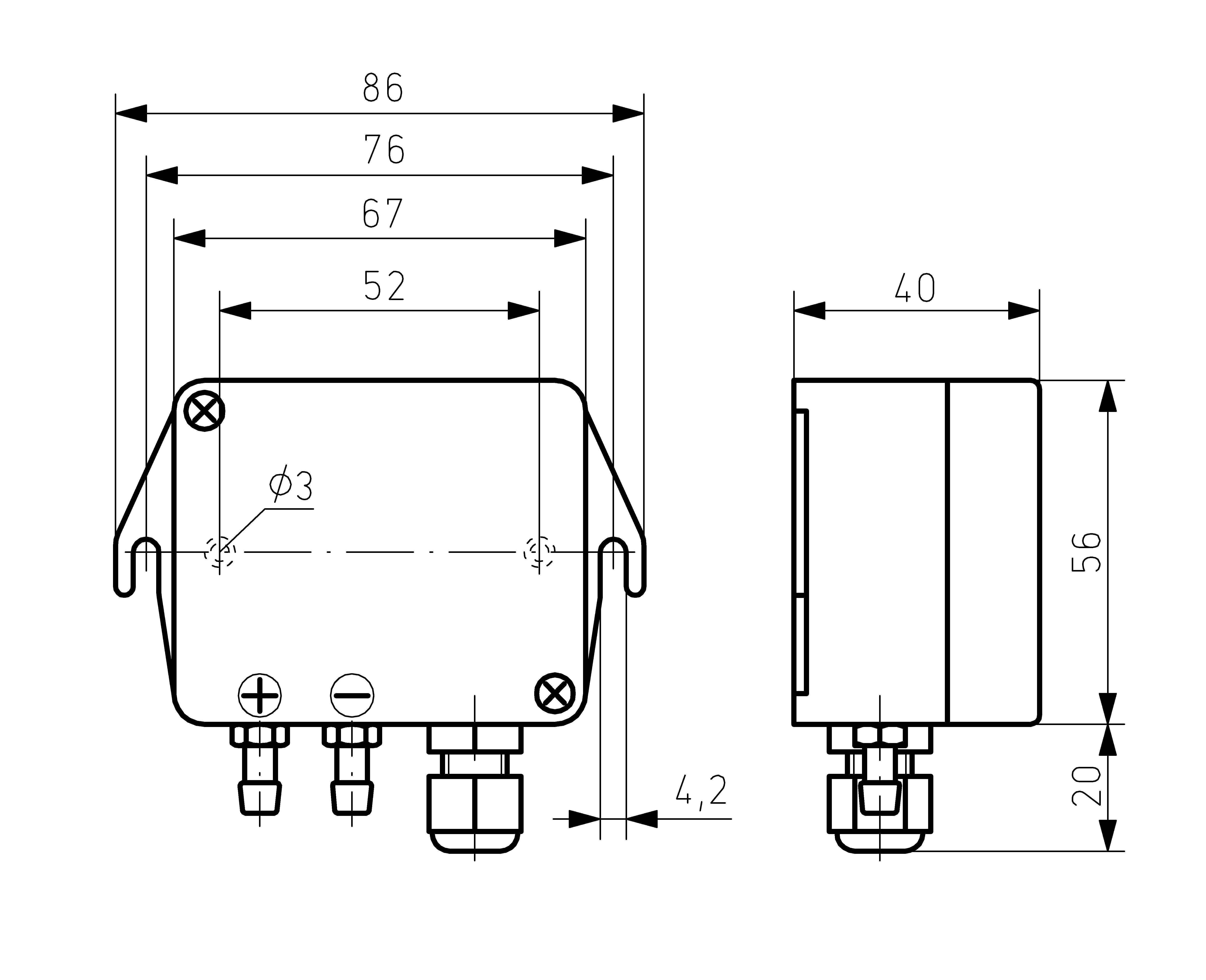

| Dimensiones (An x Al x Pr) | 86 mm x 76 mm x 40 mm |
