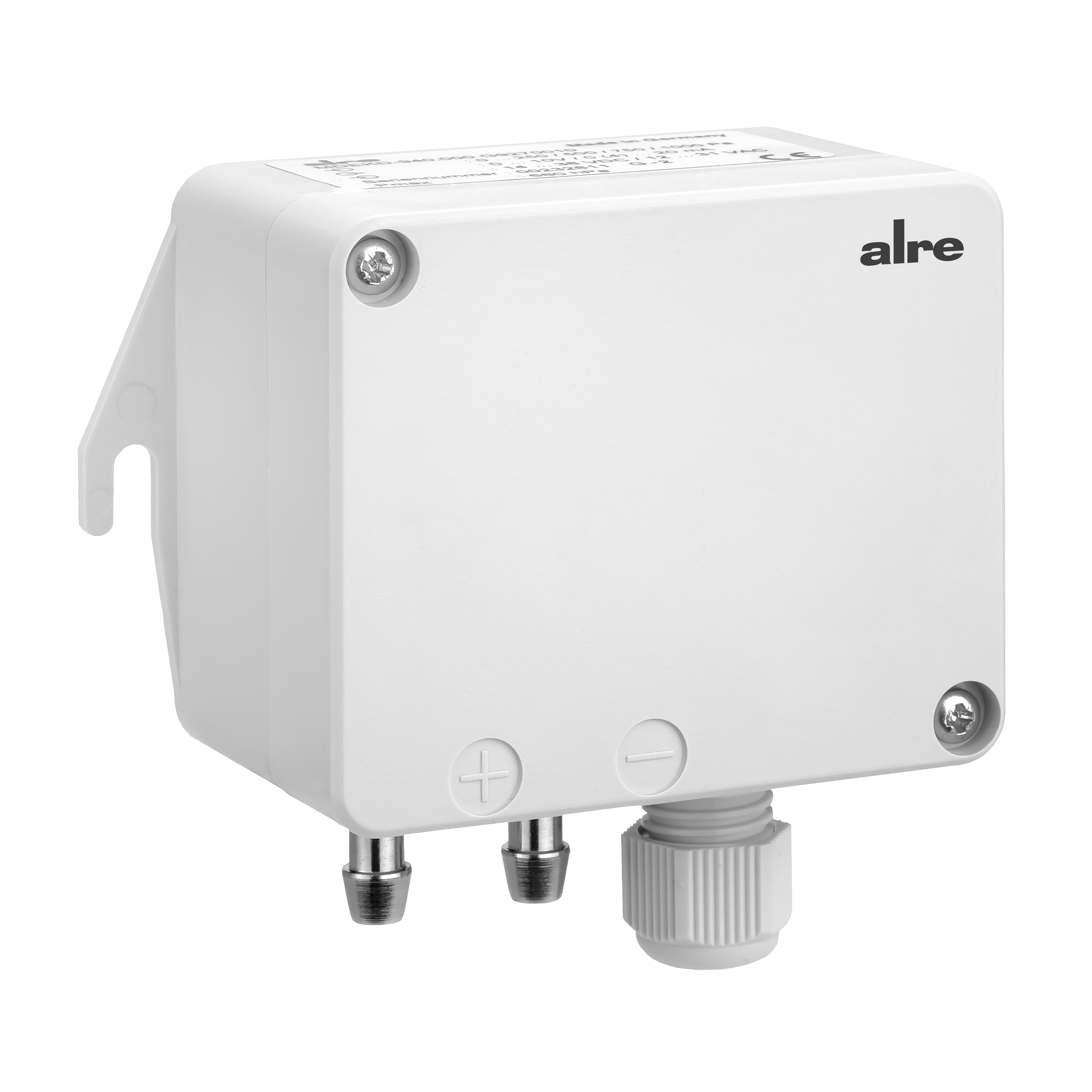

MDEKD-940.000
Druck-Messumformer, 250/500/750/1000 Pa, 0-10 V, 2-10 V, 0-20 mA, 4-20 mA
Die mikroprozessorgesteuerten Druckmessumformer eignen sich zur Erfassung von Über-, Unter- oder Differenzdruck von nichtaggressiven Gasen. Sie kommen sowohl bei Heizungs-, Lüftungs- oder Klimaanwendungen, als auch in der Reinraumtechnik oder der Feinzugmessung zum Einsatz. Die Druckmessung erfolgt über einen piezoresistiven Drucksensor. Das Material der mediumberührenden Teile ist Ni, PU, Al, Au, Pyrex Glas, Silikon, Kovar, Duraplast, Ultem Plastic. Die Zeitkonstante ist zwischen ca. 10 ms, 2 s oder 4 s umschaltbar.
Beim diesem Gerät kann zwischen den relativen Messbereichen ±1000 Pa, ±750 Pa, ±500 Pa und ±250 Pa gewählt werden.
| Anfangswert Messbereich Druck | 0 Pa |
|---|---|
| Anschlussquerschnitt | 0,14 – 2,5 mm² |
| Anzahl Ausgänge | |
| Ausgangssignal | stetig, 0 … 10 V, 2 … 10 V, 0 … 20 mA, 4 … 20 mA |
| Betriebsspannung | |
| Druckanschluss | 6.6 mm |

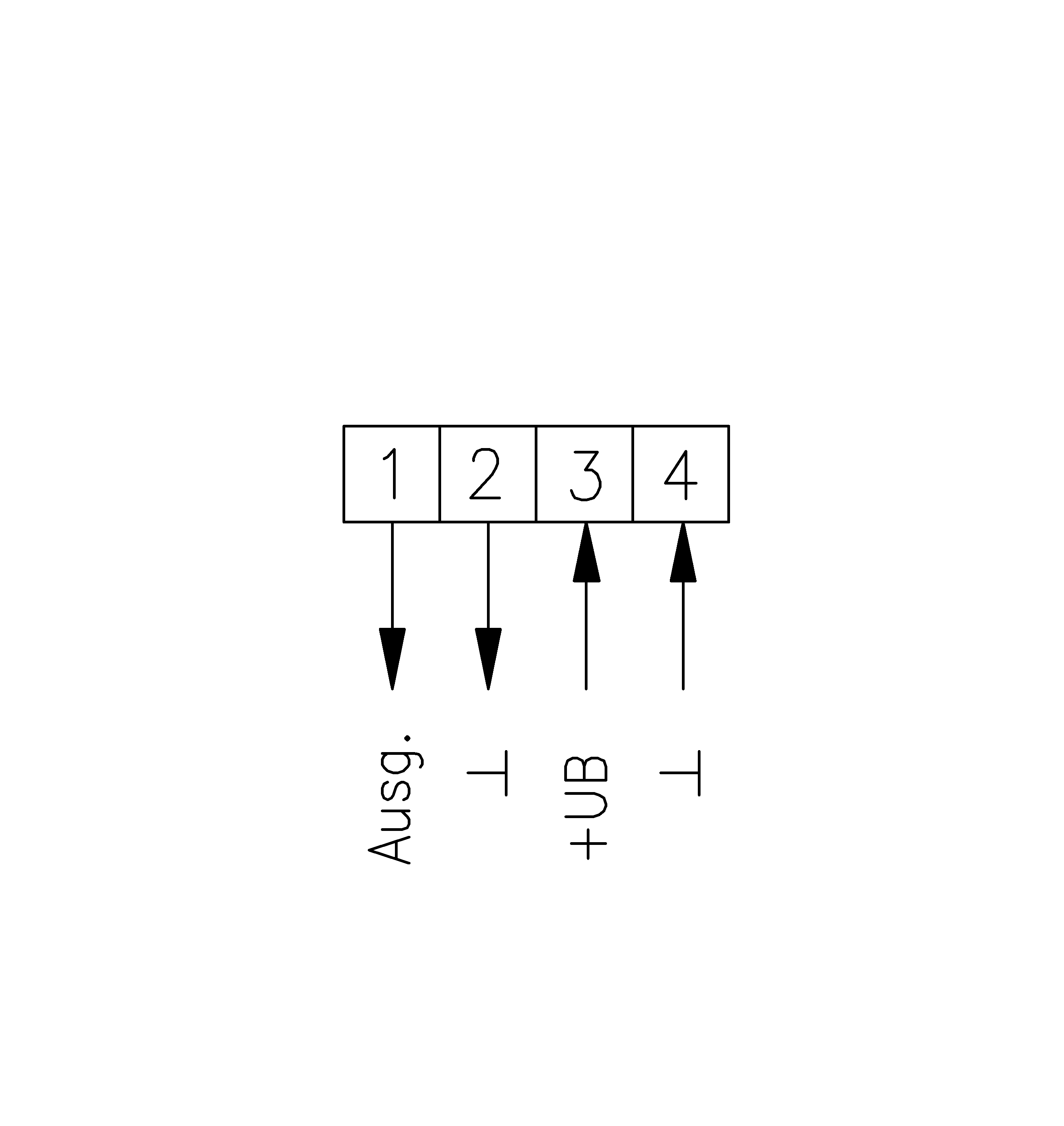

| Elektrischer Anschluss | Federsteckklemmen |
| Endwert Messbereich Druck | 1000 Pa |
| Farbe | grau |
| Fühlerelement | piezoresistiver Drucksensor |
| Kabeleinführung | M 12 x 1,5 |
| Lagertemperatur | –10 … 70 °C |
| Luftfeuchte max. (nicht kondensierend) | 95 % r.H. |
| Material Gehäuse | |
| Max. Druck | 5-facher Messbereichsendwert |
| Max. Messstrom | ca. 20 mA |
| Medium | Gas, nicht aggressiv |
| Montage/Befestigung | |
| Oberflächenbeschaffenheit | matt |
| Schutzart | |
| Schutzklasse | III |
| Sicherheit und EMV | gemäß DIN EN 60730 |
| Umgebungstemperatur | 0 … 60 °C |

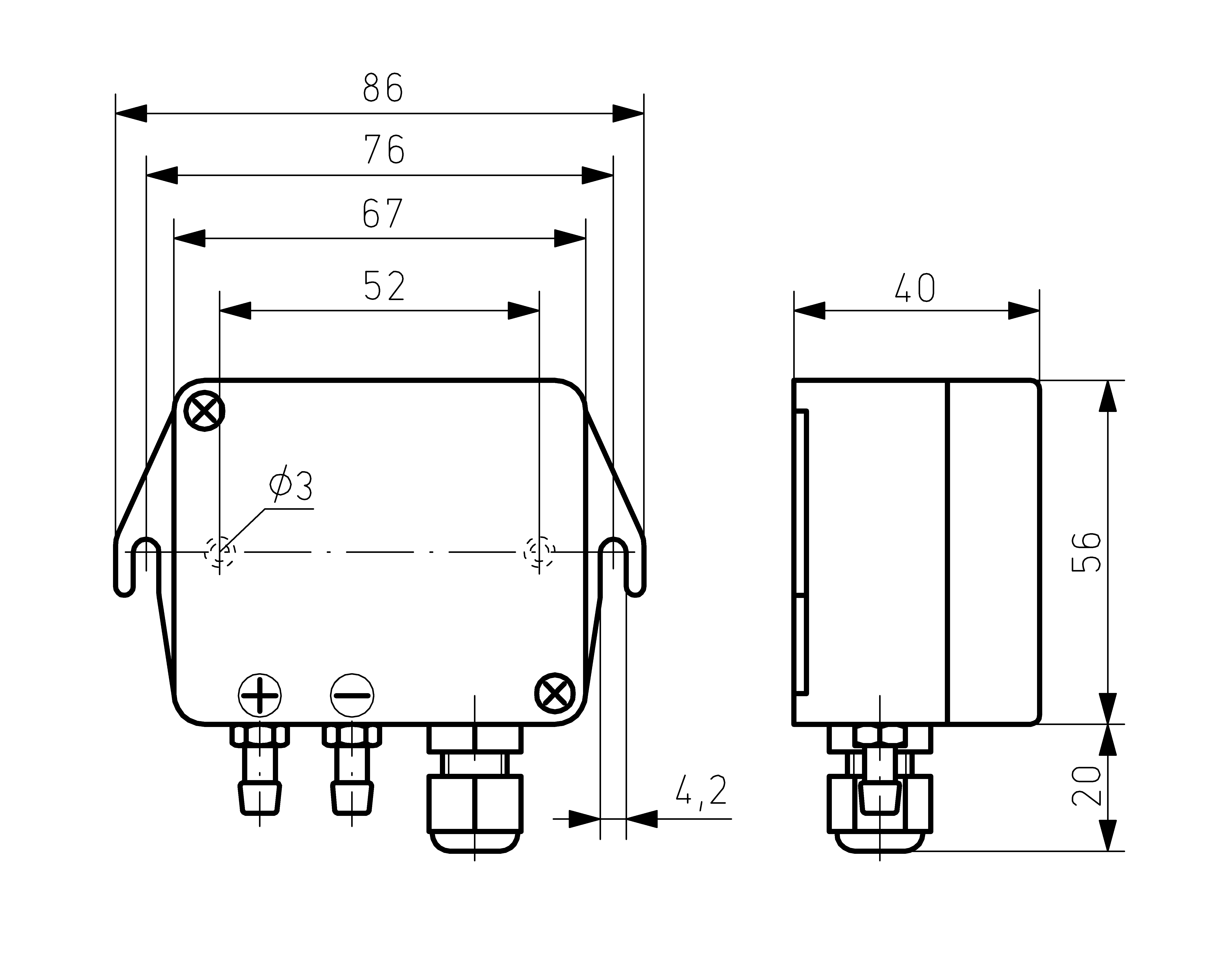

| Abmessung (B x H x T) | 86 mm x 76 mm x 40 mm |
Ausschreibungstext wird geladen...
| Foto | Typ | Art.-Nr. | Ausstattung | |
|---|---|---|---|---|
 | JZ-27 | G9990450 | LC-Display 3 ½ stellig für MDEKD | Zum Produkt |
 | JZ-06/1 | H5309229 | Anschluss-Set für Differenzdruckschalter JDW/JDL | Zum Produkt |
