RTKSA-014.210

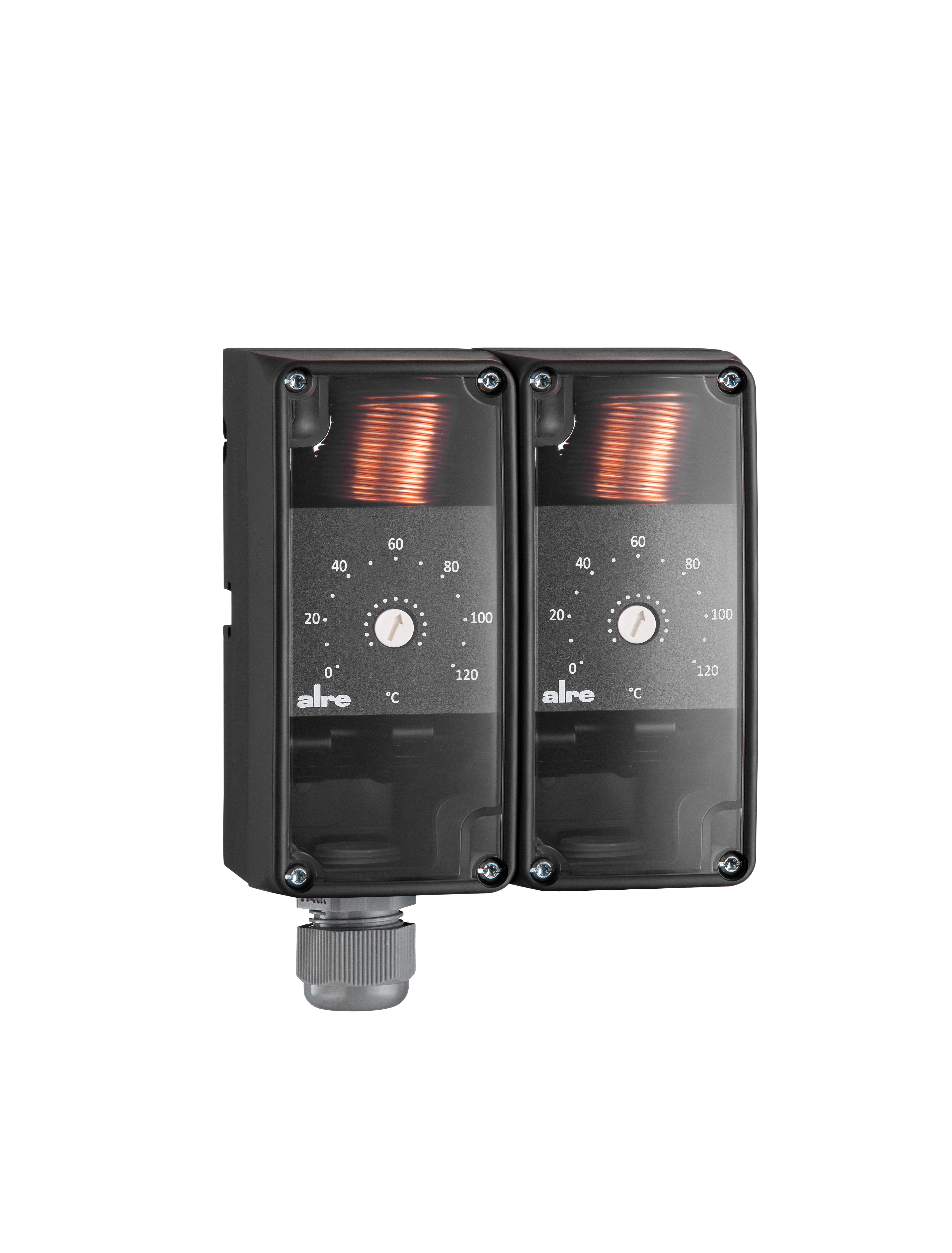

Universalkapillar-Doppelthermostat, TW 0…120 °C, TW 0…120 °C, Hysterese 2x 3 K
Diese Gerätereihe wurde speziell entwickelt für den Einsatz in der Heiztechnik in Kesselanlagen oder Speichern, Fernwärmeübergabestationen und Wärmeübertragungsanlagen, in der Lüftungstechnik als Zuluftüberwachung oder als Begrenzer von elektrischen Heizregistern. Tauchhülsen/Schutzwendel gehören nicht zum Lieferumfang. In Verbindung mit Tauchhülsen oder Schutzwendeln ist das Zubehör JZ-30 zu verwenden.
Der Regelbereich / die Hysterese beträgt bei beiden Temperaturwächtern 0…120 °C / 3 K.
| Anzahl Ausgänge | |
|---|---|
| Anzahl Regelbereiche | 2 |
| Ausgangssignal | schaltend |
| Aussenrückstellung | Nein |
| Bedienung | innenliegender Sollwertsteller |
| Durchmesser Fühlerelement | 6 mm |
| Elektrischer Anschluss | Push-in-Klemme |
| Elektronische Regelung | Nein |
| Explosionsgeschützt | Nein |
| Farbe | anthrazit |
| Fühlerelement | Kapillarrohr |
| Funktionstyp (Anlagentechnik) | |
| Geräteausführung | Aufbaugerät |
| Inneneinstellung | Ja |
| Kontaktverriegelung | Nein |
| Lagertemperatur | –30 … 80 °C |
| Länge Kapillar | 2 m |
| Luftfeuchte max. (nicht kondensierend) | 95 % r.H. |
| Material Fühler | Cu |
| Max. Fühlertemperatur | 138 °C |
| Max. Schaltspannung | 230 VAC, 50/60 Hz / 230 VDC |
| Max. Schaltstrom | Öffner: 16 (2,5) A, 0,25 A |
| Min. Schaltspannung | 24 VAC, 50 Hz / 24 VDC |
| Min. Schaltstrom | bei 24V (AC/DC) min. 100 mA |
| Montage/Befestigung | in Tauchhülse, Schutzwendel, am Rohr, etc |
| Regelbereich | |
| Regelfunktion Heizen | Ja |
| Regelfunktion Kühlen | Ja |
| Schaltdifferenz einstellbar | Nein |
| Schaltelement | Mikroschalter |

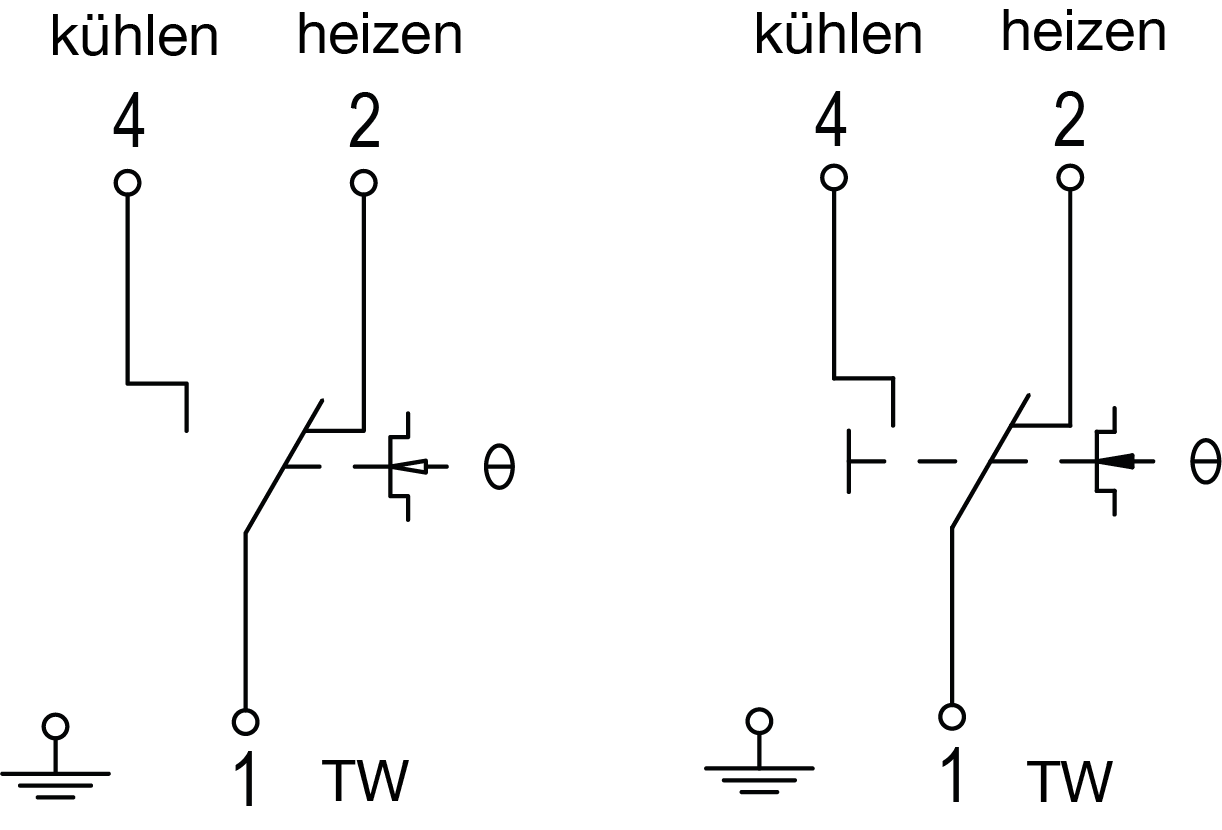

| Schaltkontakt | 2 Wechsler |
| Schaltkontakt potentialfrei | Ja |
| Schutzart | IP54 |
| Schutzklasse | I |
| Sicherheit und EMV | gemäß DIN EN 60730 |
| Skala | Grad Celsius |

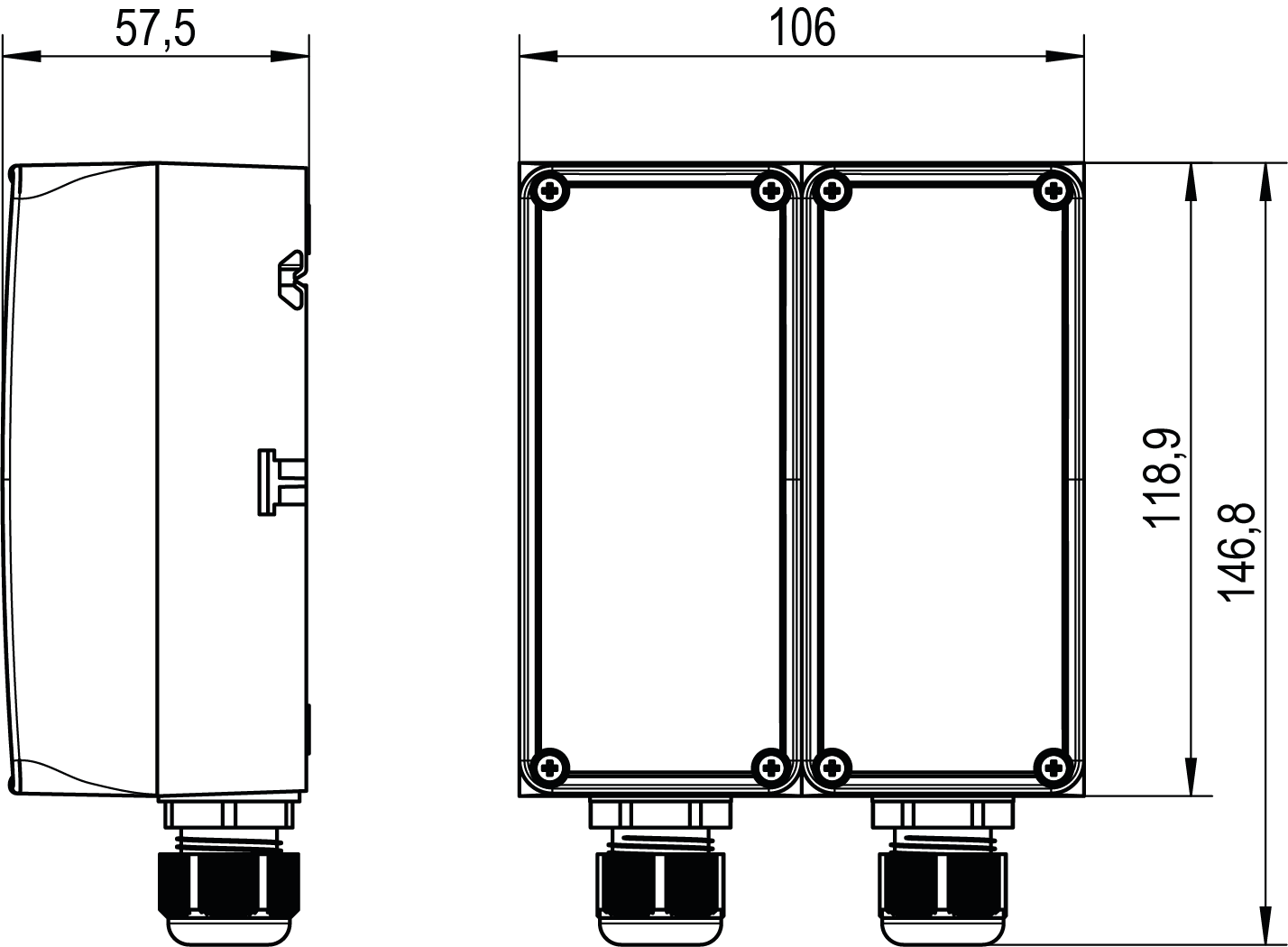

| Abmessung (B x H x T) | 106 mm x 146,8 mm x 57,5 mm |
Ausschreibungstext wird geladen...
| Foto | Typ | Art.-Nr. | Ausstattung | |
|---|---|---|---|---|
 | JZ-33 | KA999904 | Dichtungsset für Universalkapillarthermostate RTKSA-xxx.xxx | Zum Produkt |
 | JZ-30 | KA999902 | Befestigungsset RTKSA THK/NTHK/SWK Doppelregler | Zum Produkt |
