RTBSB-201.202
Raumtemperaturregler, Aufputz superflach, 5…30 °C, 24 VAC, 2(1)A, Öffner, ECO-Funktion
Elektromechanischer Raumtemperaturregler im superflachen Aufputzgehäuse (nur 13,9 mm tief) zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Das Gerät wird mittels Aufputz-/Wandmontage (4-Loch-Befestigung auf UP-Dose) montiert.
Geeignet für Warmwasserheizungen. Bei Beschaltung des Eingangs ECO mit 24 VAC wird auf eine ca. 3 K geringere Temperatur geregelt (Nachtabsenkung).
| Anschlussquerschnitt | 0,12 – 2,5 mm² |
|---|---|
| Anzahl Ausgänge | 1 |
| Anzahl der Ausgänge Heizung | 1 |
| Anzahl Regelbereiche | 1 |
| Anzeige Heizen | Nein |
| Ausgangssignal | schaltend |
| Ausseneinstellung | Ja |
| Bedienung | Drehknopf |
| Betriebsspannung | 24 VAC ±8 %, 50 Hz / 24 VDC ±20 % |
| Design | |
| ECO Eingang (Absenkung) | 24 VAC, 50 Hz |
| ECO Funktion (Absenkung) | Ja |
| ECO Temperaturabsenkung | ca. 3 K |

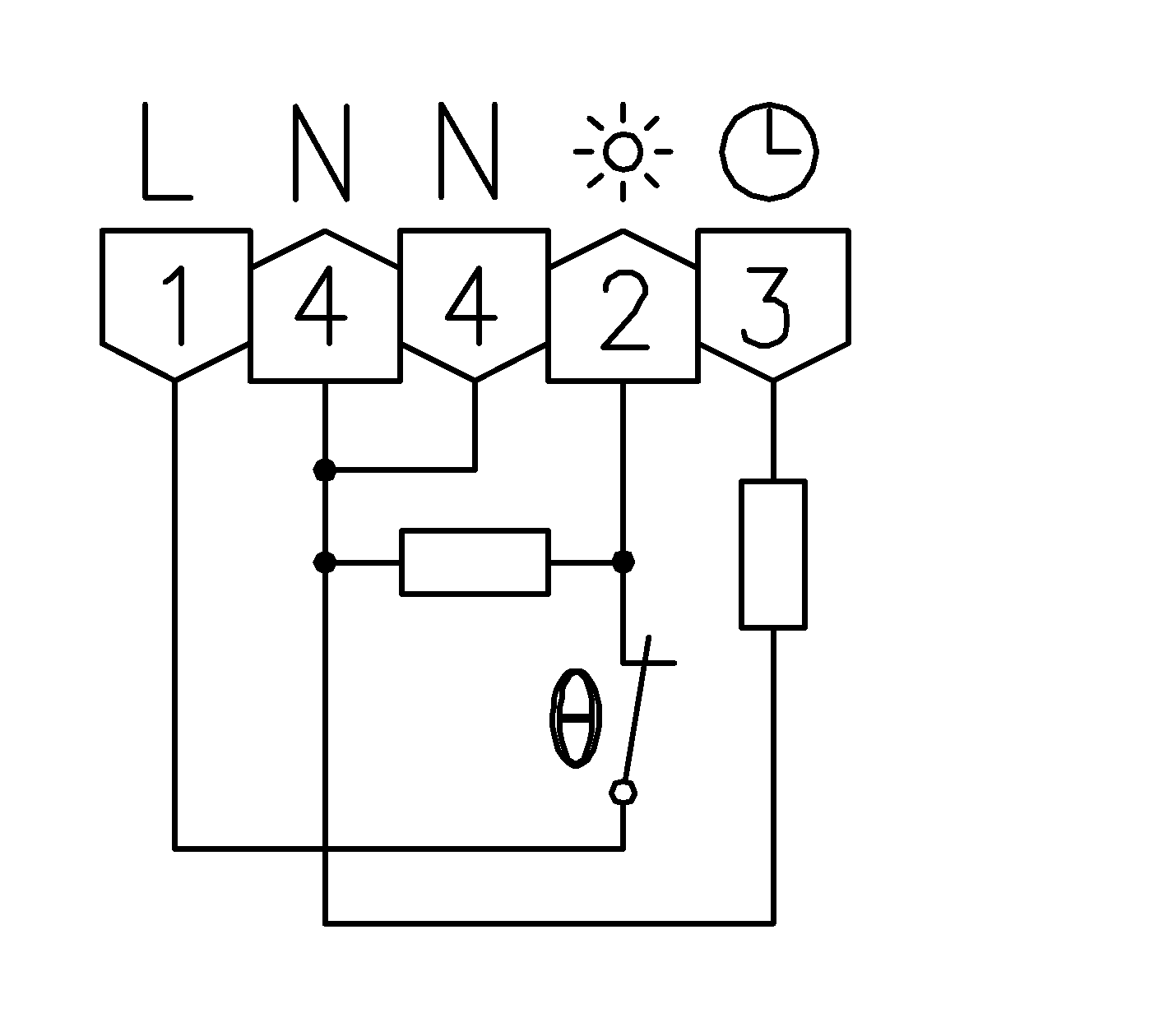

| Elektrischer Anschluss | Schraubklemmen |
| Energieeffizienzklasse | I |
| Farbe | reinweiß |
| Farbe RAL Nummer (ähnlich) | 9010 |
| Fühlerelement | Bimetall |
| Inneneinstellung | Nein |
| Lagertemperatur | –20 … 70 °C |
| Luftfeuchte max. (nicht kondensierend) | 95 % r.H. |
| Material Gehäuse | Kunststoff ABS |
| Max. Leistungsaufnahme | < 0,25 W |
| Max. Schaltspannung | 24 VAC, 50 Hz |
| Max. Schaltstrom | 2 (1) A |
| Mechanische Bereichseineingung | Ja |
| Medium | Luft, nicht aggressiv |
| Min. Schaltspannung | 24 VAC, 50 Hz |
| Montage/Befestigung | Aufputz |
| Oberflächenbeschaffenheit | glänzend |
| Prüfzeichen Approbation | CE |
| Regelbereich | 5 … 30 °C |
| Regelfunktion Heizen | |
| Regelfunktion Kühlen | |
| Regelverhalten | 2-Punkt |
| Schaltdifferenz | 0,5 K (delta T max. 4 K/h) |
| Schaltelement | Bimetallkontakt |
| Schalter Ein/Aus | Nein |
| Schalter Heizen/Kühlen | Nein |
| Schaltkontakt | Öffner |
| Schaltkontakt potentialfrei | Nein |
| Schaltleistung | 48 W |
| Schutzart | IP30 |
| Schutzklasse | III |
| Sicherheit und EMV | gemäß DIN EN 60730 |
| Skala | Grad Celsius |
| Thermische Rückführung | Ja |
| Umgebungstemperatur | 0 … 30 °C |
| Zusammenstellung | Komplettgerät |
| Abmessung (B x H x T) | 78 mm x 78,5 mm x 13,9 mm |
