RTBSB-201.202
Régulateur de température ambiante, apparent super plat, 5…30 °C, 24 VAC, 2(1)A, contact à ouverture, fonction ECO
Régulateur de température ambiante électromécanique dans un boîtier apparent super plat (seulement 13,9 mm de profondeur) pour la régulation ou la surveillance des températures dans les bureaux, les pièces d’habitation et les hôtels. Grâce à la rétroaction thermique, on obtient un différentiel de commutation très précis. La plage de réglage peut être modifiée grâce au rétrécissement de la plage situé sous le bouton de réglage. L’appareil est monté en saillie ou au mur (fixation à 4 trous sur boîtier encastré).
Convient pour les chauffages à eau chaude. En cas de raccordement de l’entrée ECO à 24 VAC, la température est réglée sur une valeur inférieure d’environ 3 K (abaissement nocturne).
| Section de raccordement | 0,12 – 2,5 mm² |
|---|---|
| Nombre de sorties | 1, 1 |
| Nombre de sorties chauffage | 1 |
| Nombre de plages de réglage | 1 |
| Affichage Chauffage | Non |
| Signal de sortie | commutant |
| Réglage extérieur | Oui |
| Utilisation | Drehknopf, Drehknopf |
| Tension de service | 24 VAC, 50 Hz, 24 VAC, 50 Hz |
| Design | Berlin 1000 |
| Entrée ECO (abaissement) | 24 VAC, 50 Hz |
| Fonction ECO (abaissement) | Oui |
| ECO Réduction de la température | env. 3 K |

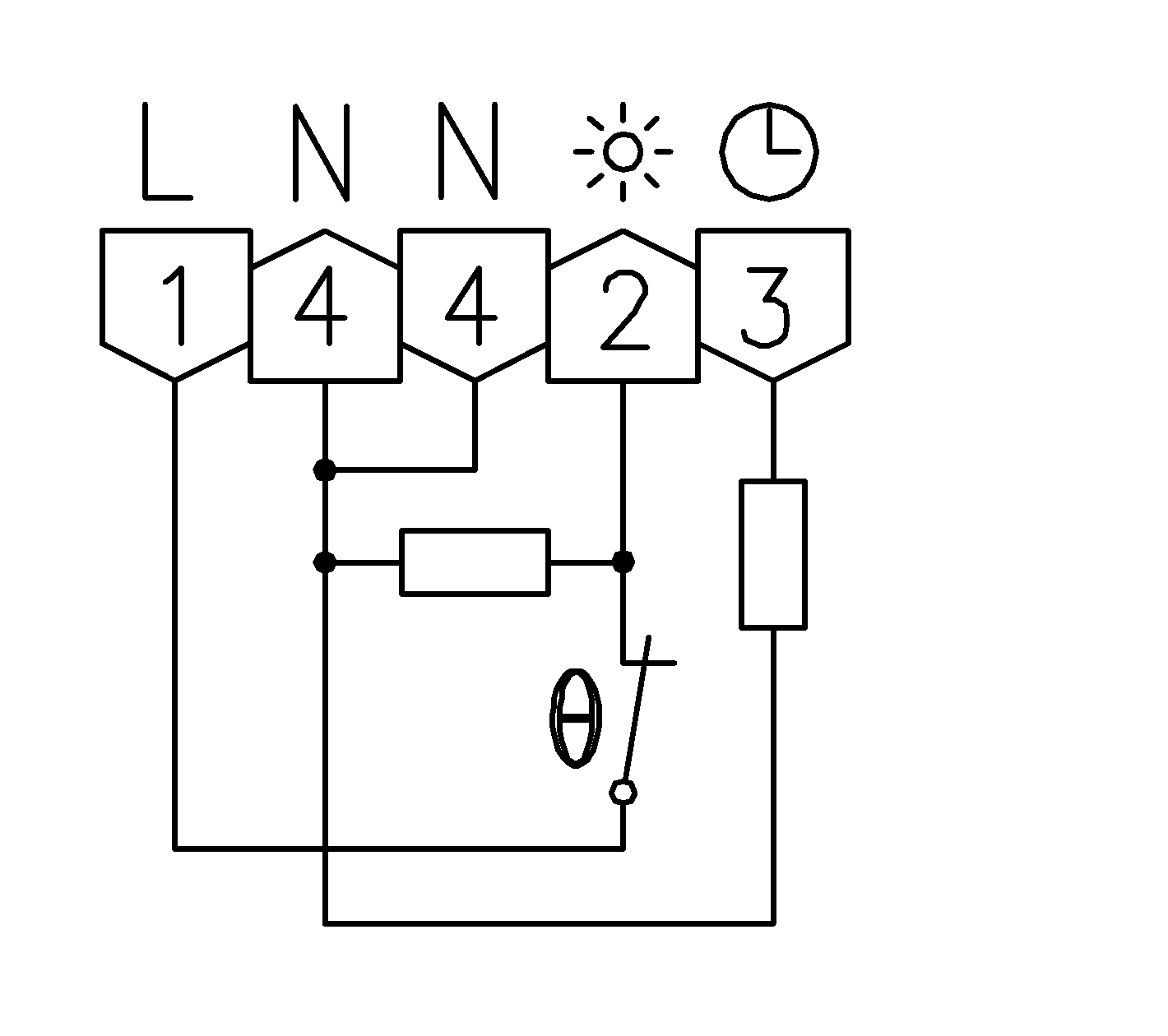

| Raccordement électrique | Bornes à visser |
| Classe d'efficacité énergétique | I |
| Couleur | blanc pur, reinweiß |
| Couleur Numéro RAL (similaire) | 9010 |
| Elément de sonde | bimetal |
| Réglage intérieur | Non |
| Température de stockage | –20 … 70 °C |
| Humidité max. de l'air (non condensée) | 95 % HR |
| Matériau du boîtier | Plastique ABS |
| Max. Puissance absorbée | < 0,25 W |
| Température max. Tension de commutation | 24 VAC, 50 Hz |
| Courant max. Courant de commutation | 2 (1) A |
| Réglage mécanique de la zone | Oui |
| Moyen | Air |
| Tension de commutation min. | 24 VAC, 50 Hz |
| Montage/fixation | Montage apparent |
| État de surface | brillant |
| Marque d'homologation Approbation | CE |
| Plage de réglage | 5 … 30 °C, 5 … 30 °C |
| Fonction de régulation Chauffage | Oui |
| Fonction de régulation Refroidissement | Non |
| Comportement de régulation | 2 points |
| Différentiel de commutation | 0,5 K (delta T max. 4 K/h) |
| Elément de commutation | Contact bimétal |
| Interrupteur marche/arrêt | Non |
| Interrupteur chauffage/refroidissement | Non |
| Contact de commutation | Contact d’ouverture |
| contact de commutation sans potentiel | Non |
| Puissance de commutation | 48 W |
| Indice de protection | IP30 |
| Classe de protection | III |
| Sécurité et CEM | selon norme DIN EN 60730 |
| Échelle | Grad Celsius |
| Retour thermique | Oui |
| Température ambiante | 0 … 30 °C |
| Compilation | Appareil complet |
| Dimensions (L x H x P) | 78 mm x 78,5 mm x 13,9 mm |
