HI-1F

Hygrostat, Kanal-/Wandmontage, Inneneinstellung

Einsatz in Lüftungs- und Klimakanälen, Klimaschränken und Entfeuchtungsgeräten zur Regelung und/oder Überwachung der Luftfeuchte in Industrie und Landwirtschaft. Nicht geeignet für aggressive Gase. Max. Luftgeschwindigkeit 8 m/s, mit Fühlerschutz FS-HI 15 m/s. Durch die Inneneinstellung besonders geeignet für Installationen, bei denen eine Sollwertverstellung durch unbefugte Personen verhindert werden soll.


Artikelnummer: JA010200 Kategorien: , ,
Add to wishlist
Compare

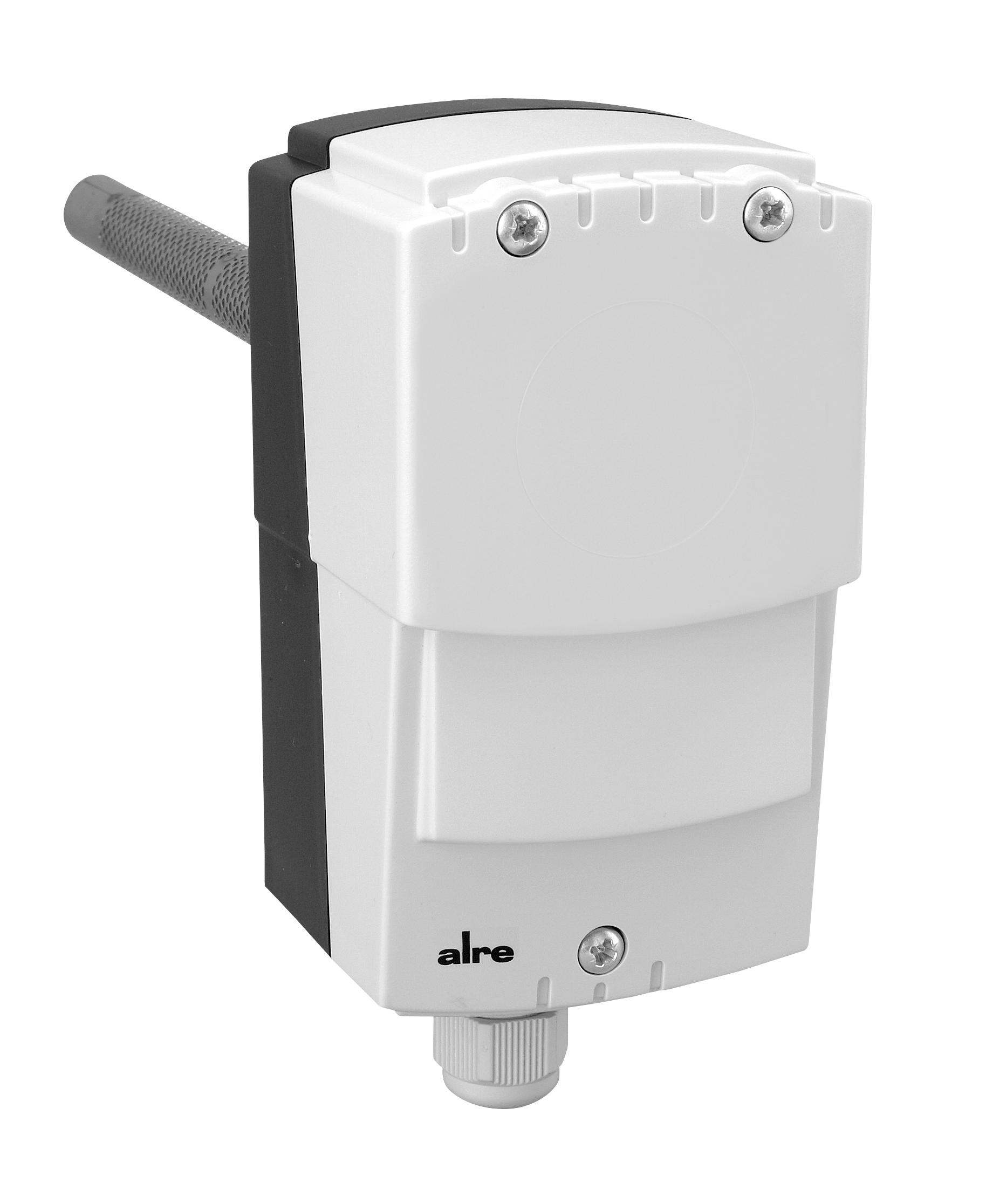

HI-1F — produktbild
HI-1F — anschlussbild
HI-1F — masszeichnung
Click to enlarge
    HI-1F — produktbild
    HI-1F — anschlussbild
    HI-1F — masszeichnung
    Anzahl Ausgänge2
    Anzahl der Schaltstufen1
    Anzahl Regelbereiche1
    Ausgangssignalschaltend
    AusseneinstellungNein
    Bedienunginnenliegender Sollwertsteller
    durchschnittliche Leistungsaufnahme0 W
    Einstellbereich relative Luftfeuchtigkeit30 … 100 %
    Elektrischer AnschlussSchraubklemmen
    Farbe
    Farbe RAL Nummer (ähnlich)7035
    FühlerelementKunststofffasern
    Funktionstyp (Anlagentechnik)
    InneneinstellungJa
    Lagertemperatur–20 … 60 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff ABS
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom15 (8) A
    Mechanische BereichseineingungNein
    Medium
    Min. Schaltspannung24 VAC, 50 Hz
    Min. Schaltstrom150 mA bei 125 VAC
    Montage/BefestigungMontage am Luftkanal
    Oberflächenbeschaffenheitmatt
    Regelfunktion Befeuchten/EntfeuchtenJa
    Schaltdifferenz5 % r.H.
    Schaltdifferenz einstellbarNein
    Schaltelement
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiJa
    Schaltleistung3450 W
    SchutzartIP65
    SchutzklasseII, nach entsprechender Montage
    Sicherheit und EMVgemäß DIN EN 60730
    Umgebungstemperatur0 … 60 °C
    Abmessung (B x H x T)71 mm x 130 mm x 67,5 mm
