JTL-8 NR

Termostato per riscaldare l’aria, 70…95 °C (bruciatore), 20…70 °C (ventilatore), 100 °C (STB), lunghezza capillare 350 mm


COD: E6120038 Categorie: , ,
Aggiungi alla lista dei desideri
Compara

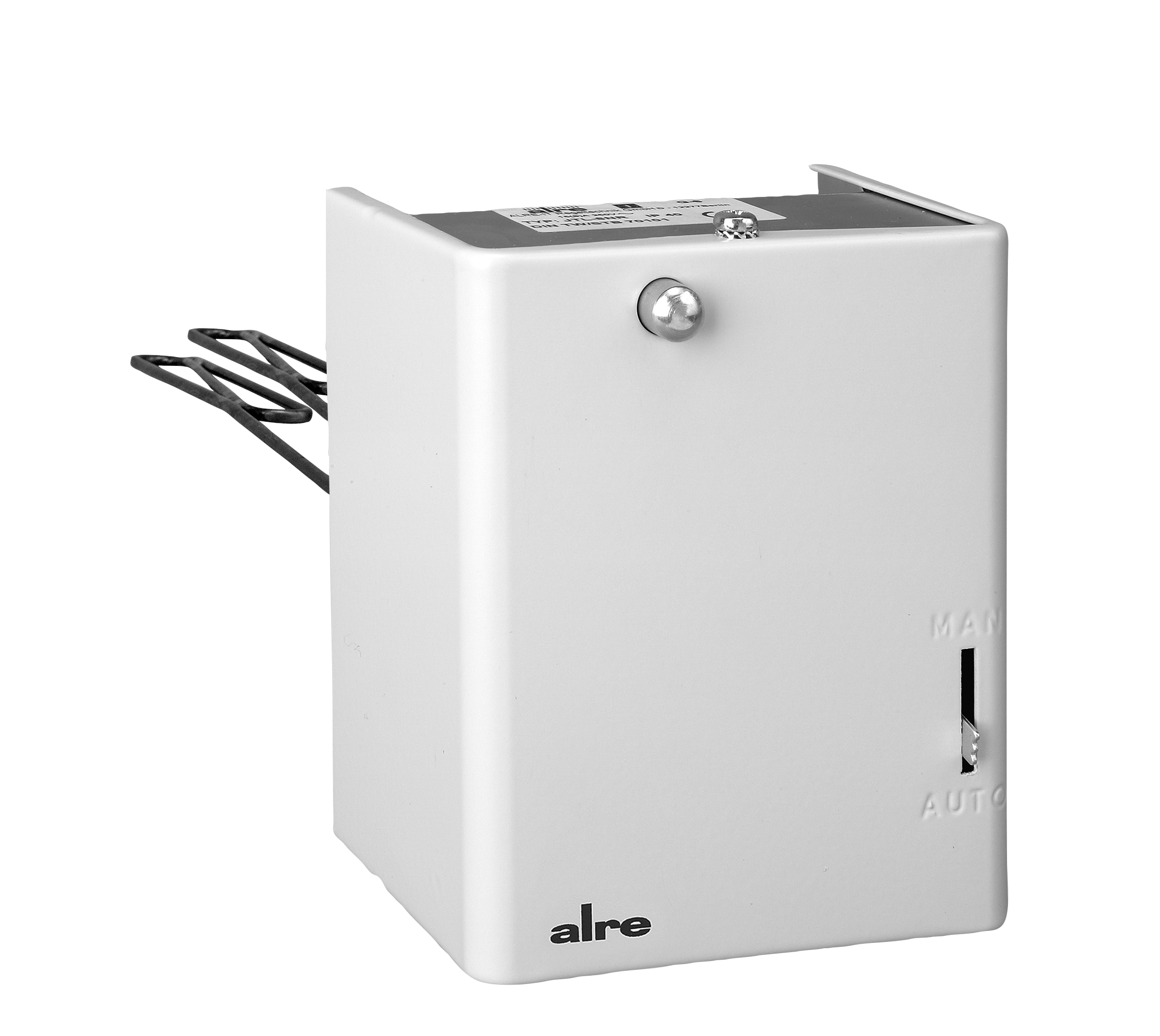

JTL-8 NR — produktbild

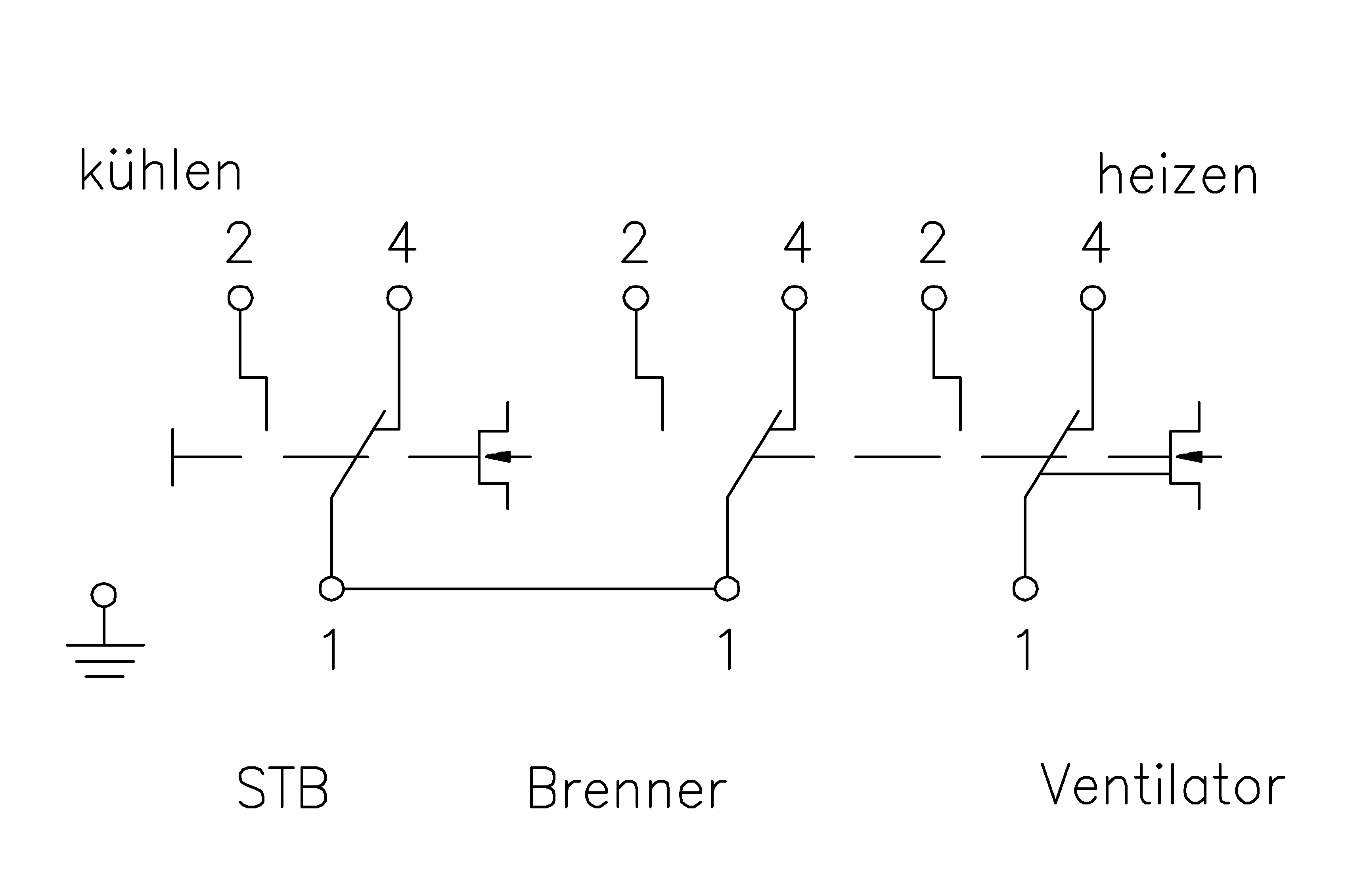

JTL-8 NR — anschlussbild

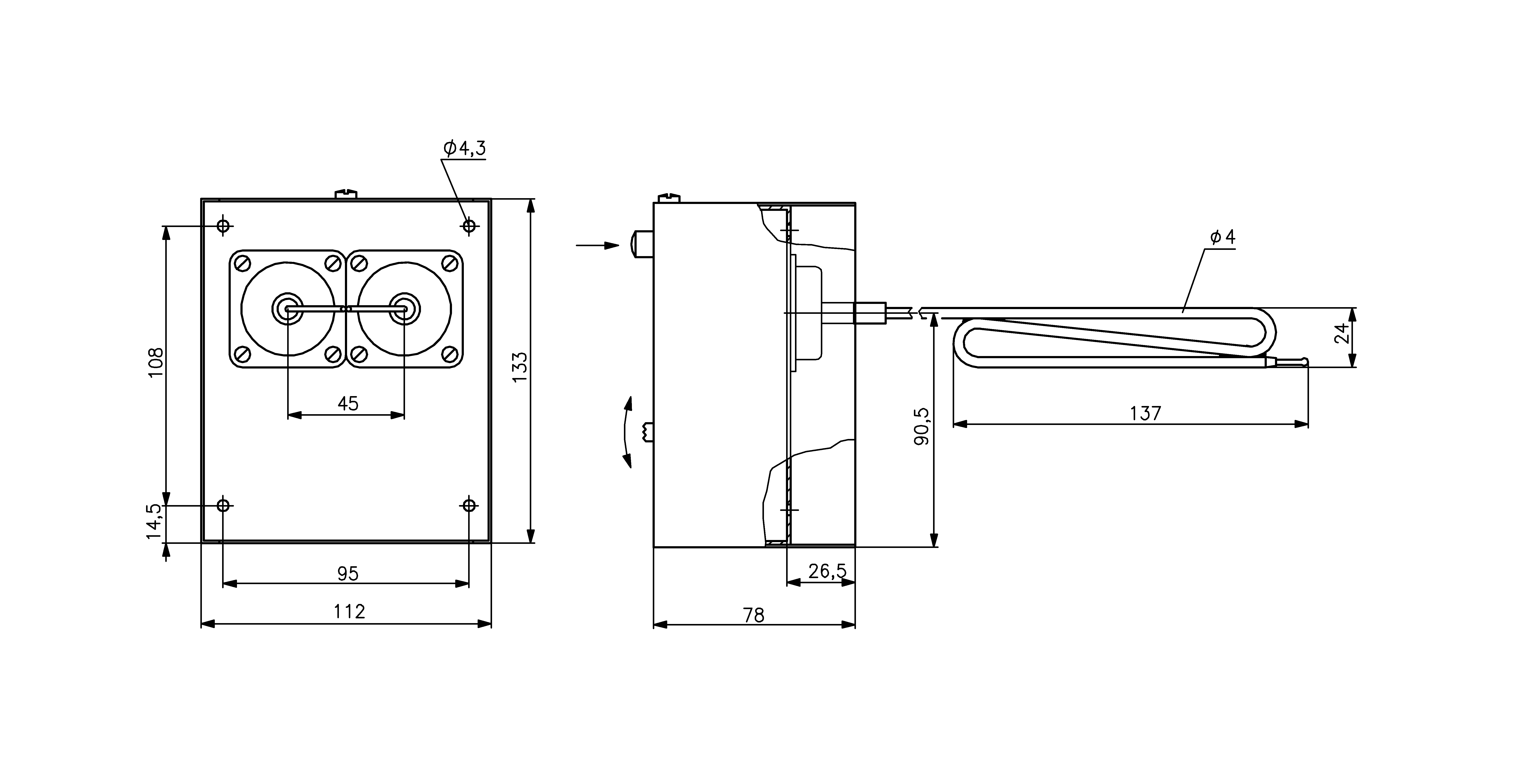

JTL-8 NR — masszeichnung
Clicca per ingrandire
    JTL-8 NR — produktbild
    JTL-8 NR — anschlussbild
    JTL-8 NR — masszeichnung
    Numero di uscite
    Numero di campi di controllo2
    Segnale di uscitacommutazione, schaltend
    Fornitura esternaSì
    FunzionamentoRegolazione del valore nominale all’interno, pulsante, interruttore, Sollwertsteller innen, Taste, Schalter
    Tensione nominale ad impulsi4000 V
    Collegamento elettricoSchraubklemmen, Terminali a vite
    Controllo elettronicoNo
    A prova di esplosioneNo
    Coloregrau, grigio
    Elemento sensoreKapillarrohr, Tubo capillare
    Tipo di funzione (tecnologia di sistema)TW/STB
    Design del dispositivoAufbaugerät, Dispositivo montato in superficie
    Impostazione internaSì
    Temperatura di stoccaggio–15 … 80 °C
    Lunghezza dell'elemento sensore350 mm
    Lunghezza capillare0.35 m
    Umidità massima (senza condensa)95 % r.H.
    Materiale del sensoreCu
    Materiale dell'alloggiamentoMetall Stahlblech, Metallo Lamiera d’acciaio
    Max. Temperatura del sensore200 °C
    Max. Tensione di commutazione230 VAC,
    Max. Corrente di commutazione15 (8) A
    MedioAria
    Tensione di commutazione minima24 VAC,
    Corrente di commutazione minima150 mA
    Montaggio/fissaggioMontage am Luftkanal, Montaggio sul condotto dell’aria
    Finitura superficialeopaco
    Gamma di controllo del bruciatore70 … 95 °C
    Gamma di controllo del ventilatore20 … 70 °C
    Funzione di controllo del riscaldamentoSì
    Funzione di controllo del raffreddamentoSì
    Differenziale di commutazioneRiscaldamento/raffreddamento: 8 K
    Elemento di commutazioneMicrointerruttore, Mikroschalter
    Contatto di commutazione3 cambiatori, 3 Wechsler
    Contatto di commutazione a potenziale zeroSì
    Capacità di commutazione3450 W
    Classe di protezioneI
    Sicurezza e compatibilità elettromagneticasecondo DIN EN 60730
    ScalaGradi Celsius
    Temperatura ambiente15 … 80 °C
    Grado di sporcizia2
    Dimensioni (L x A x P)112 mm x 133 mm x 78 mm
