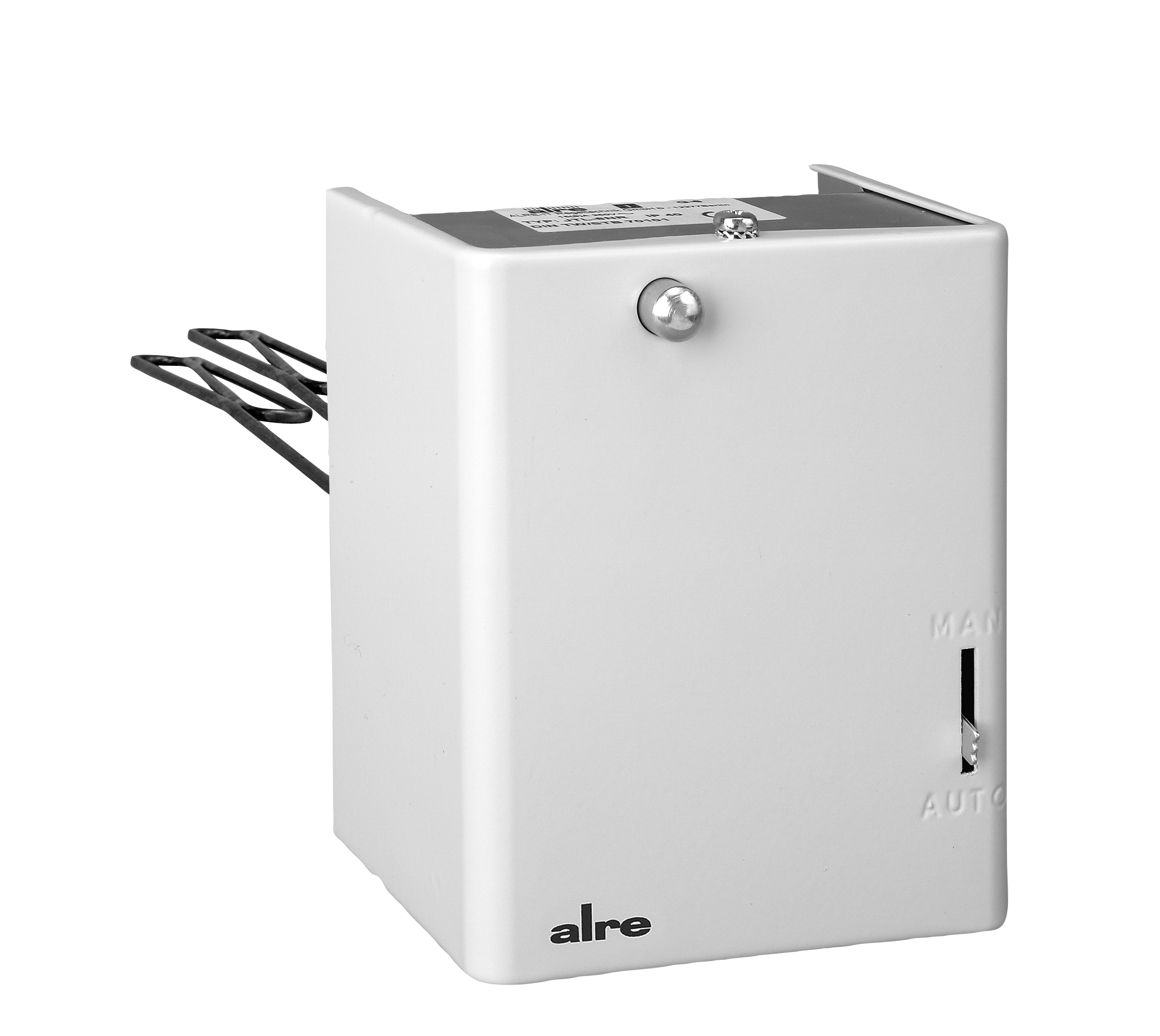

JTL-8 NR

Thermostat minimal ou maximal pour la surveillance de l’air soufflé et la régulation des ventilateurs dans les installations de ventilation et de climatisation. Type homologué par le TÜV selon la norme DIN EN 14597. Pour les réchauffeurs d’air chaud selon la norme DIN 4794. Rupture de sonde : en cas d’endommagement ou de rupture de la sonde, les contacts 1 et 4 du ventilateur s’ouvrent. Sécurité intrinsèque/protection contre le froid : les appareils sont à sécurité intrinsèque, c’est-à-dire qu’en cas de perte du fluide de la sonde, par exemple en cas de rupture de la sonde, le brûleur s’arrête. Étant donné que les températures négatives produisent le même effet en raison de la réduction du volume du fluide de la sonde, les appareils sont réglés au moyen de la « vis de froid » de telle sorte qu’ils ne coupent le brûleur qu’à des températures inférieures à -15 °C. Le réenclenchement ne peut se faire que manuellement à des températures supérieures à -5 °C environ, au moyen du bouton de réarmement manuel. Protection contre la surchauffe : l’appareil protège contre une surchauffe incontrôlée, causée par exemple par une accumulation de chaleur ou par une perte progressive du remplissage capillaire en cas d’endommagement invisible de la sonde ou du tube capillaire, etc. Lorsque la température atteint 220 °C, la soudure de sécurité de la sonde fond et l’appareil coupe le brûleur du côté sûr en raison de la perte du fluide de remplissage. Le brûleur ne peut pas être réenclenché. L’appareil est alors inutilisable et sert de preuve de la surchauffe d’au moins 220 °C qui a existé.

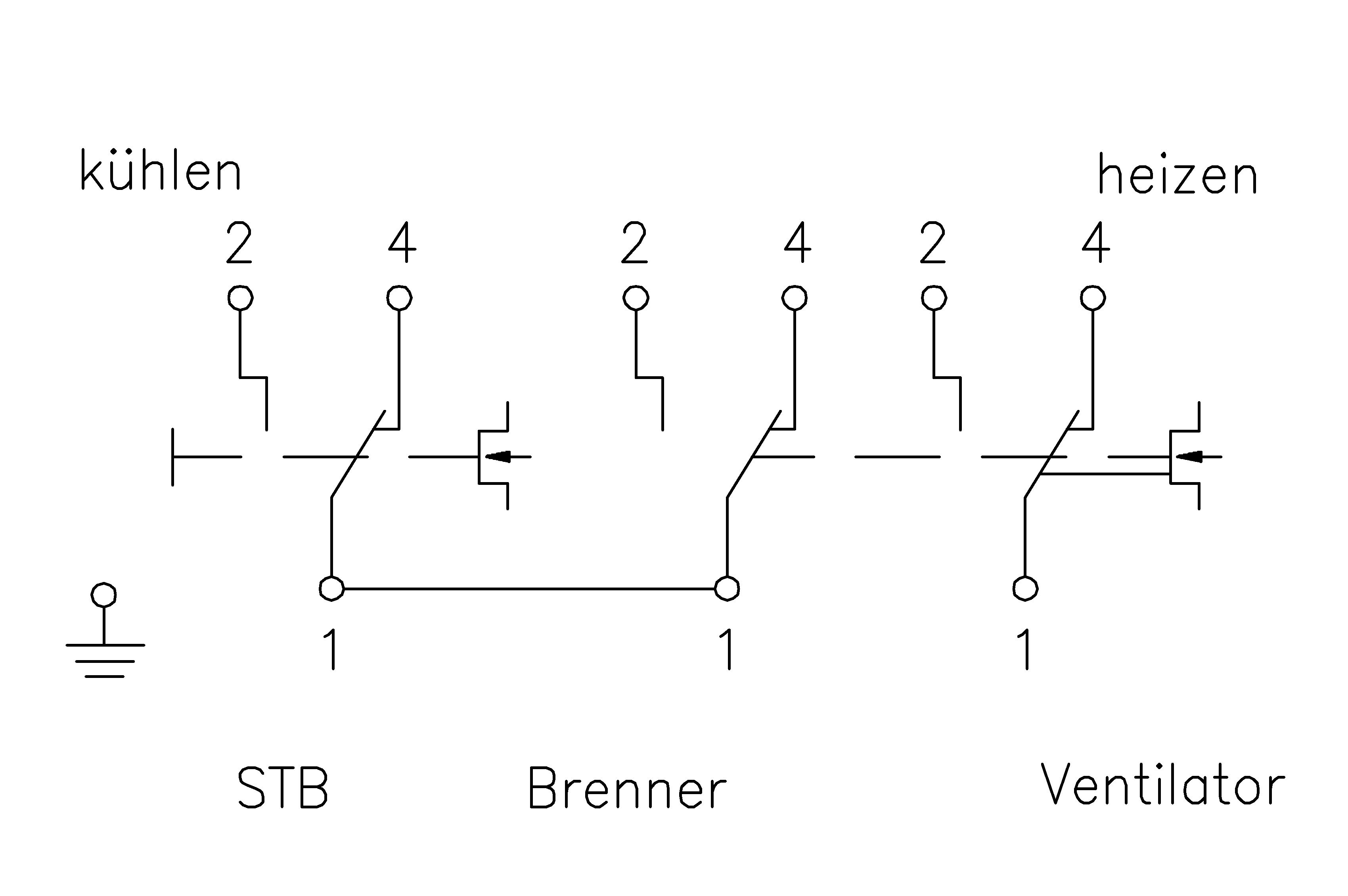

Régulation du ventilateur en fonction de la température, surveillance du brûleur et limiteur de température de sécurité, 3 fonctions.
