Saunatherm VU

Saunasteuerung für Trockensaunen, 30…120 °C, max. 9 kW

Elektronische Saunasteuerung für Saunabaden „finnisch“ (trocken). Die Temperatureinstellung erfolgt stufenlos (+30…+120 °C). Die Ansteuerung des Ofens erfolgt mit einer gestuften Einzelphasensteuerung (Stufenabstand 2 K). Das Gerät verfügt über Schalter für Licht/Ventilator/Heizung, eine Vorwahluhr (12 Std. maximal), Leuchtanzeigen EIN/AUS und Heizen, Fühlerbruch/Fühlerschlußsicherung, Heizzeitbegrenzung (6h/12h/ohne), Anschlüsse für Fern-Ein-/Aus-Schaltung und Lastabwurf. Im Lieferumfang ist ein Temperaturfühler mit Sicherheitstemperaturbegrenzer (141 °C) und 3 m Silikonkabel enthalten. Eine Lasterweiterung ist mit den Leistungsschaltgeräten LG x/xx möglich. Licht, Ventilator und die interne Elektronik sind getrennt abgesichert.


Artikelnummer: D4700653 Kategorien: , ,
Add to wishlist
Compare

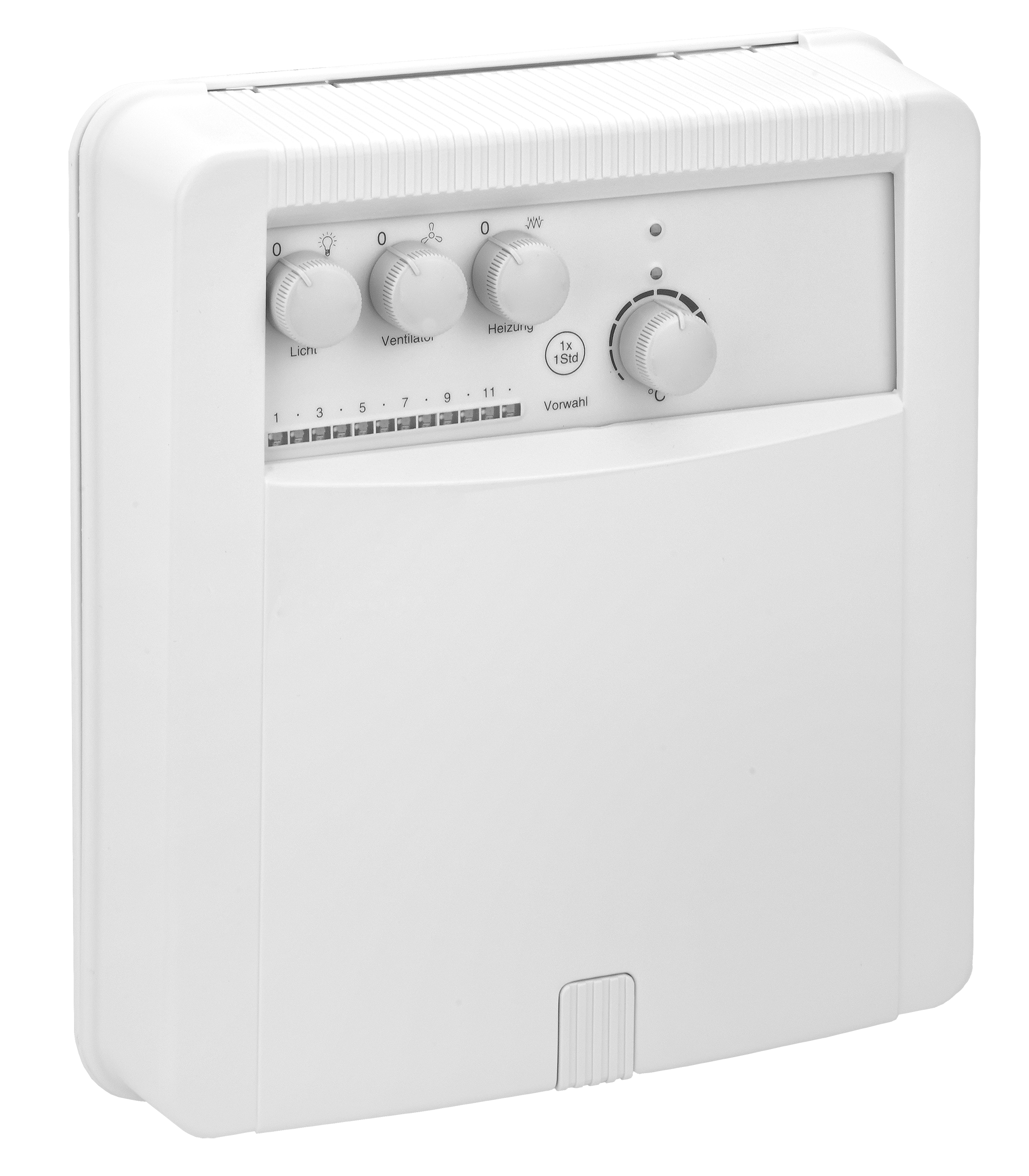

Saunatherm VU — produktbild

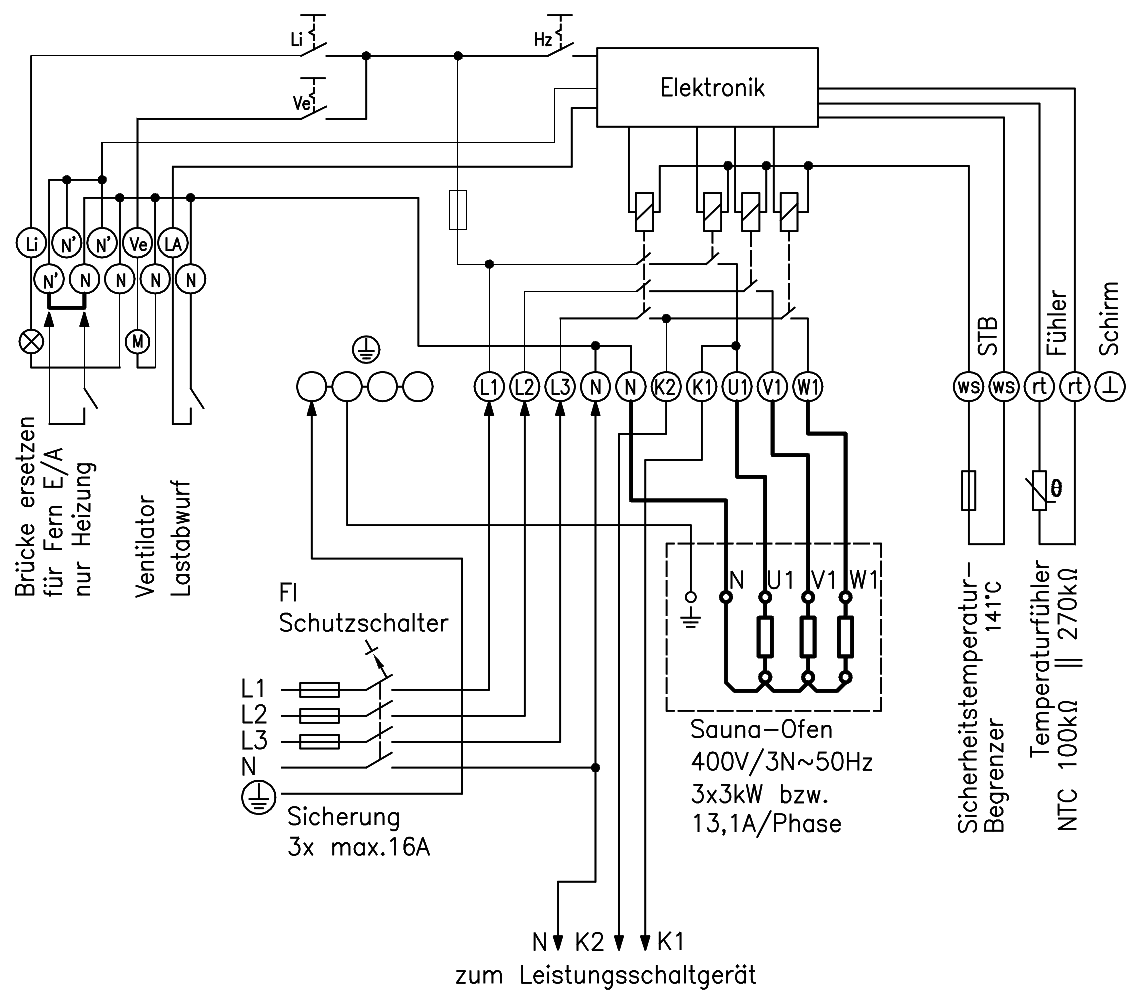

Saunatherm VU — anschlussbild
Saunatherm VU — masszeichnung
Click to enlarge
    Saunatherm VU — produktbild
    Saunatherm VU — anschlussbild
    Saunatherm VU — masszeichnung
    Anzeige Heizen, Ein/Aus, VorwahluhrJa
    Art des Zubehörs/ErsatzteilsSaunasteuerung
    Auslösetemperatur STB141 °C
    Betriebsspannung
    Elektrischer AnschlussSchraubklemmen
    Farbe
    Farbe RAL Nummer (ähnlich)9001
    Heizzeitbegrenzung6H/12h/ohne
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff ABS
    Mit LED-AnzeigeJa
    Montage/Befestigung
    Regelbereich Trockensauna30 … 120 °C
    Schaltdifferenz1 K
    SchaltelementSicherheitsschütz, Relais 3-stufig
    Schalter Ventilator Ein/AusJa
    Schaltleistung Licht100 W
    Schaltleistung Ofen9 kW
    Schaltleistung Ventilator100 W
    Schutzart
    SchutzklasseII, nach entsprechender Montage
    SicherungT1, 25A (5×20)
    Umgebungstemperatur−15 … 25 °C
    Vorwahluhrauf max. 12h einstellbar / 1h Schritte
    WassermangelerkennungJa
    ZusammenstellungSteuergerät, Fühler/STB, Schrauben
    Abmessung (B x H x T)212 mm x 237 mm x 70 mm
