RTKSA-204.000

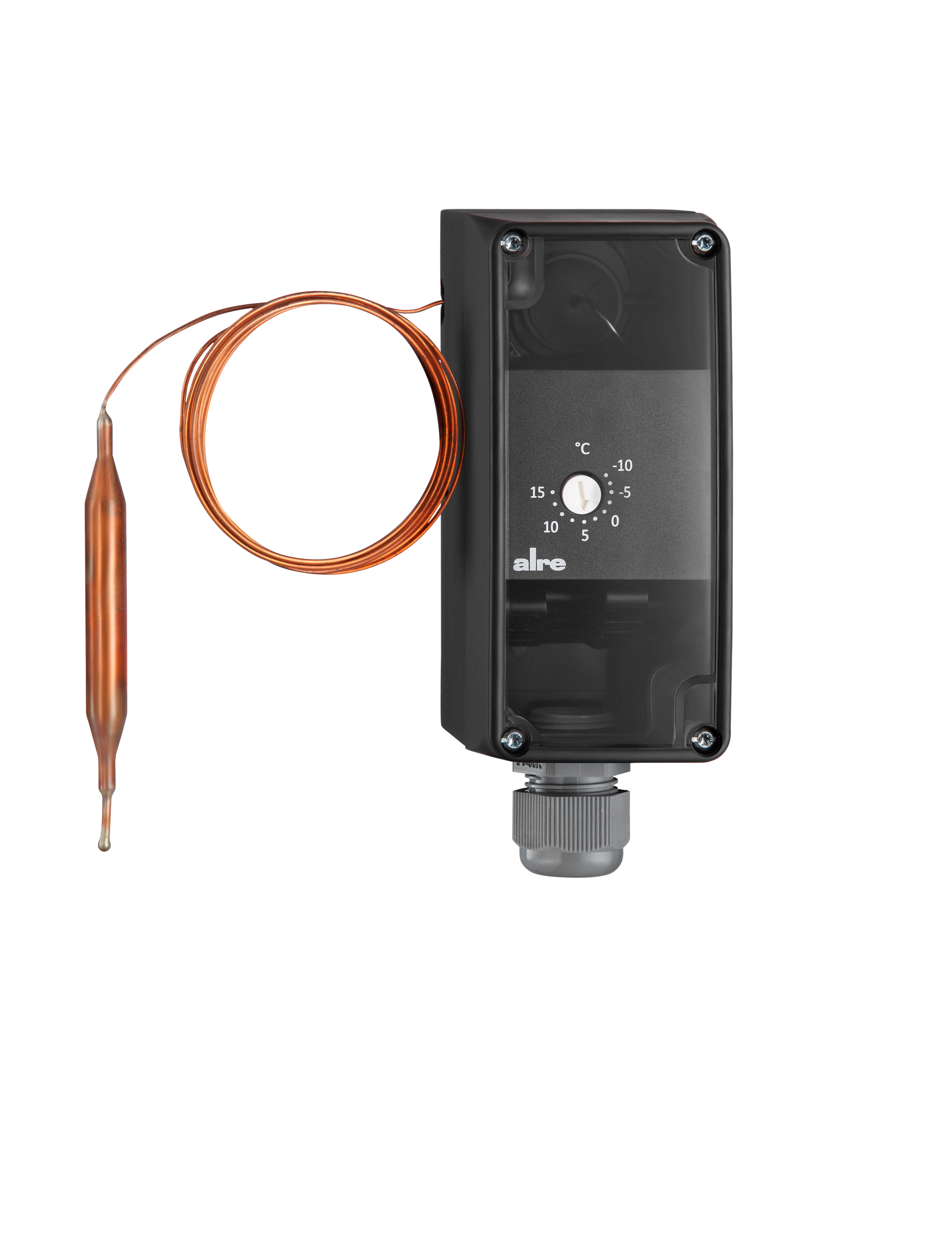

Frostschutzthermostat, 1,8 m, IP40, Hysterese 1,5 K, STW, Inneneinstellung, Außenrückstellung
Die Frostschutzregler RTKSA wurden speziell zur luft- oder wasserseitigen Frostschutzsicherung von Warmwasser-Heizregistern und Wärmetauschern in Lüftungs-, Heizungs- oder Klimaanlagen entwickelt. Bei einem Fühlerbruch wird der Kontakt 1–2 dauerhaft geöffnet und der Kontakt 1–4 dauerhaft geschlossen. Hinweis: Montageklammern, Tauchhülsen und Schutzwendel gehören nicht zum Lieferumfang und müssen separat bestellt werden. Luftseitige Anwendung: Für Temperaturmessung nicht aggressiver Gase im Kanal können die Schutzwendeln SWK-2-xxx verwendet werden. Wasserseitige Anwendung: Für Temperaturmessung in nicht aggressiven Fluiden können die Tauchhülsen THK-2-xxx sowie in aggressiven Fluiden die Tauchhülsen NTHK-2-xxx verwendet werden.
| Anzahl Ausgänge | 2 |
|---|---|
| Anzahl Regelbereiche | 1 |
| Ausgangssignal | schaltend |
| Ausseneinstellung | Nein |
| Bedienung | innenliegender Sollwertsteller |
| Durchmesser Fühlerelement | 9.5 mm |
| Elektrischer Anschluss | Push-in-Klemme |
| Elektronische Regelung | Nein |
| Explosionsgeschützt | Nein |
| Farbe | anthrazit |
| Fühlerelement | Kapillarrohr |
| Funktionstyp (Anlagentechnik) | STW |
| Geräteausführung | Aufbaugerät |
| Inneneinstellung | Ja |
| Kontaktverriegelung | Ja |
| Lagertemperatur | –30 … 80 °C |
| Länge Fühlerelement | 98 mm |
| Länge Kapillar | 1.8 m |
| Luftfeuchte max. (nicht kondensierend) | 95 % r.H. |
| Material Fühler | Cu |
| Max. Fühlertemperatur | 120 °C |
| Max. Schaltspannung | 230 VAC, 50/60 Hz / 230 VDC |
| Max. Schaltstrom | Öffner: 16 (2,5) A, 0,25 A |
| Min. Schaltspannung | 24 VAC, 50 Hz / 24 VDC |
| Min. Schaltstrom | bei 24V (AC/DC) min. 100 mA |
| Montage/Befestigung | Wandmontage |
| Regelbereich | -10 … 15 °C |
| Regelfunktion Heizen | |
| Regelfunktion Kühlen | |
| Schaltdifferenz | Heizen/Kühlen: 1,5 K |
| Schaltdifferenz einstellbar | Nein |
| Schaltelement | Mikroschalter |
| Schaltkontakt | Wechsler |
| Schaltkontakt potentialfrei | Ja |
| Schutzart | |
| Schutzklasse | I |
| Sicherheit und EMV | gemäß DIN EN 60730 |
| Skala | Grad Celsius |

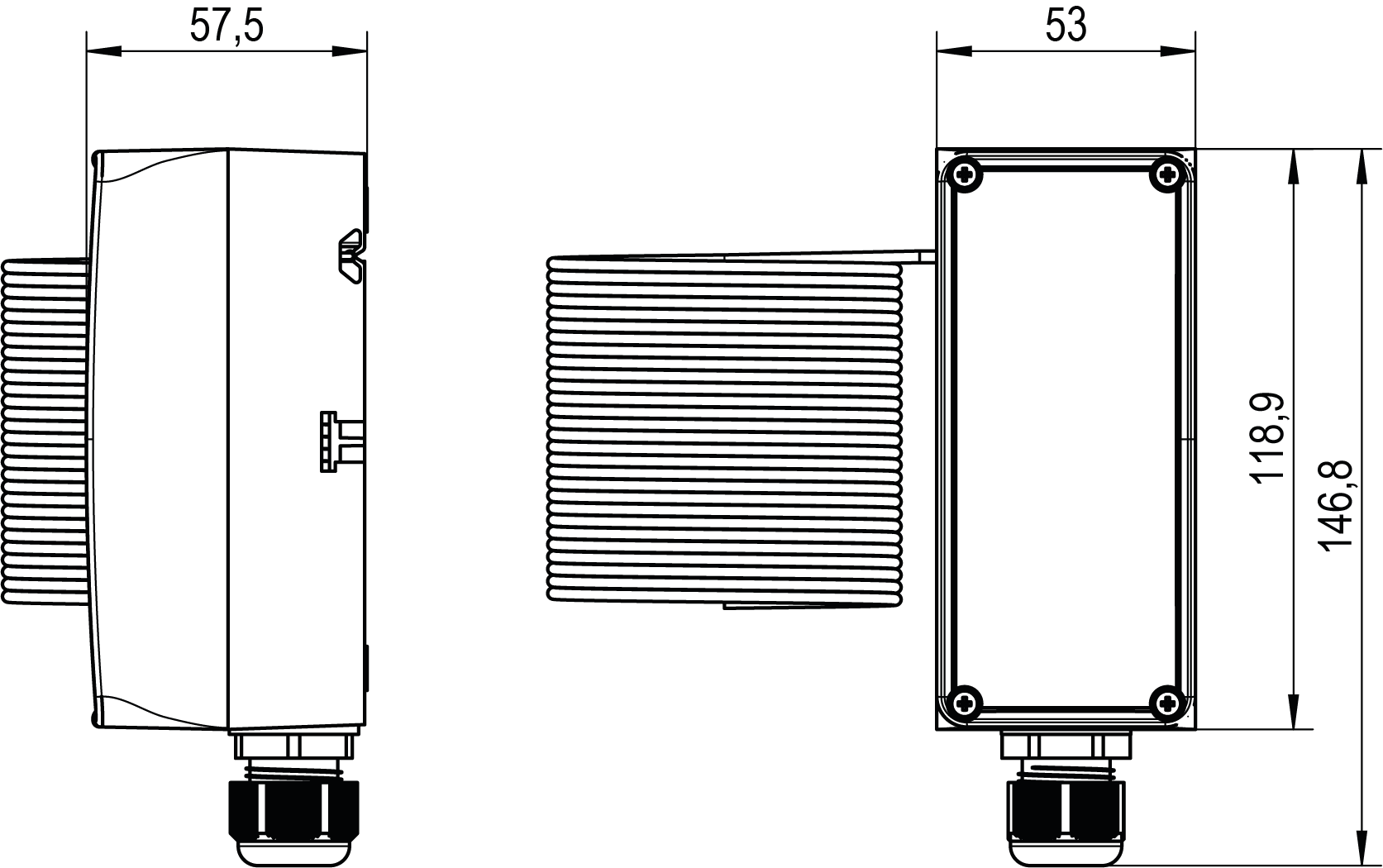

| Abmessung (B x H x T) | 57,6 mm x 146,8 mm x 53 mm |
Ausschreibungstext wird geladen...
| Foto | Typ | Art.-Nr. | Ausstattung | |
|---|---|---|---|---|
 | SWK-2-100 | KA989901 | Schutzwendel, 100 mm, Stahl vernickelt, Durchmesser InnenxAußen 10,5 x 17 mm | Zum Produkt |
| SWK-2-200 | KA989903 | Schutzwendel, 200 mm, Stahl vernickelt, Durchmesser InnenxAußen 10,5 x 17 mm | Zum Produkt |
 | TH-140 | C1809409 | Tauchhülse, 140 mm, Ms vernickelt, Durchmesser InnenxAußen 10 x 12 mm | Zum Produkt |
| NTH-140 | C1809435 | Tauchhülse, 140 mm, V4A (1.4571), Durchmesser InnenxAußen 10 x 12 mm | Zum Produkt |
 | JZ-33 | KA999904 | Dichtungsset für Universalkapillarthermostate RTKSA-xxx.xxx | Zum Produkt |
 | JZ-29 | KA999901 | Befestigungsset RTKSA THK/NTHK/SWK Einzelregler | Zum Produkt |
