RTKSA-001.200

Universalkapillarthermostat, 0…120 °C, Hysterese 3 K, TW, Inneneinstellung

Diese Gerätereihe wurde speziell entwickelt für den Einsatz in der Heiztechnik in Kesselanlagen oder Speichern, Fernwärmeübergabestationen und Wärmeübertragungsanlagen, in der Lüftungstechnik als Zuluftüberwachung oder als Begrenzer von elektrischen Heizregistern sowie zur Regelung und Überwachung von Temperaturen an Rohrleitungen und Behältern. Tauchhülsen, Schutzwendel und Befestigungsset gehören nicht zum Lieferumfang. In Verbindung mit Tauchhülsen oder Schutzwendeln ist das Befestigungsset JZ-29 zu verwenden. Bei Verwendung als Anlegeregler (Rohrmontage) ist das Befestigungsset JZ-31 zu verwenden.


Artikelnummer: KA000101 Kategorien: , ,
Add to wishlist
Compare

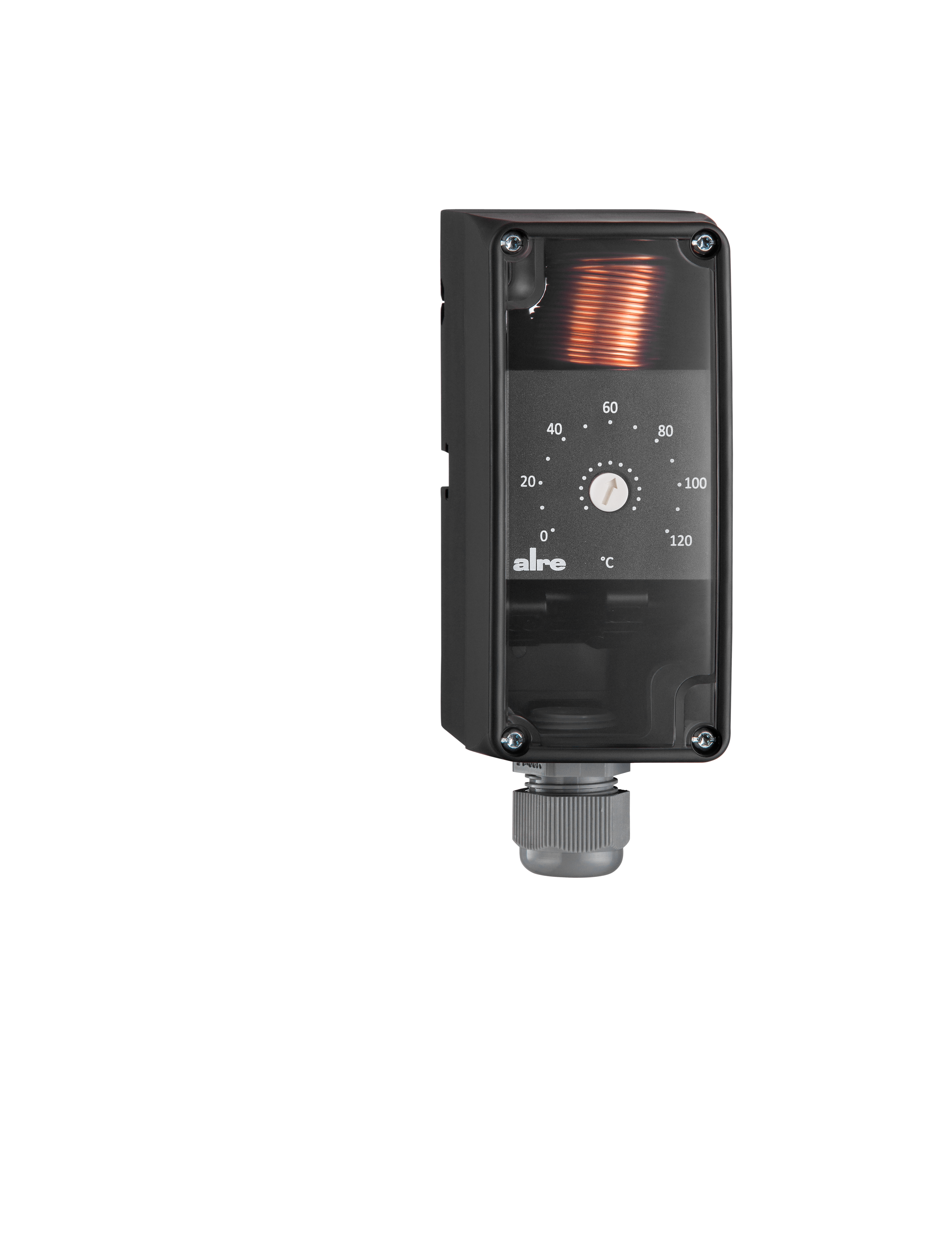

RTKSA-001.200 — produktbild
RTKSA-001.200 — anschlussbild
RTKSA-001.200 — masszeichnung
Click to enlarge
    RTKSA-001.200 — produktbild
    RTKSA-001.200 — anschlussbild
    RTKSA-001.200 — masszeichnung
    Anzahl Ausgänge2
    Anzahl Regelbereiche1
    Ausgangssignalschaltend
    AusseneinstellungNein
    AussenrückstellungNein
    Bedienunginnenliegender Sollwertsteller
    Durchmesser Fühlerelement6 mm
    Elektrischer AnschlussPush-in-Klemme
    Elektronische RegelungNein
    ExplosionsgeschütztNein
    Farbeanthrazit
    FühlerelementKapillarrohr
    Funktionstyp (Anlagentechnik)TW
    GeräteausführungAufbaugerät
    InneneinstellungJa
    KontaktverriegelungNein
    Lagertemperatur–30 … 80 °C
    Länge Fühlerelement87 mm
    Länge Kapillar2 m
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material FühlerCu
    Max. Fühlertemperatur138 °C
    Max. Schaltspannung230 VAC, 50/60 Hz / 230 VDC
    Max. SchaltstromÖffner: 16 (2,5) A, 0,25 A
    Min. Schaltspannung24 VAC, 50 Hz / 24 VDC
    Min. Schaltstrombei 24V (AC/DC) min. 100 mA
    Montage/Befestigungin Tauchhülse, Schutzwendel, am Rohr, etc
    Regelbereich0 … 120 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    SchaltdifferenzHeizen/Kühlen: 3 K
    Schaltdifferenz einstellbarNein
    SchaltelementMikroschalter
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiJa
    Schutzart
    SchutzklasseI
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Abmessung (B x H x T)53 mm x 146,8 mm x 66,7 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    Verkaufsprospekt
    BIM-Daten

    Ausschreibungstext wird geladen...

    FotoTypArt.-Nr.Ausstattung
    THK-2-100THK-2-100KA969901Tauchhülse, 100 mm, Ms vernickelt, Durchmesser InnenxAußen 7,5 x 10 mmZum Produkt
    THK-2-120THK-2-120KA969902Tauchhülse, 120 mm, Ms vernickelt, Durchmesser InnenxAußen 7,5 x 10 mmZum Produkt
    THK-2-200THK-2-200KA969903Tauchhülse, 200 mm, Ms vernickelt, Durchmesser InnenxAußen 7,5 x 10 mmZum Produkt
    THK-2-280THK-2-280KA969904Tauchhülse, 280 mm, Ms vernickelt, Durchmesser InnenxAußen 7,5 x 10 mmZum Produkt
    THK-2-600THK-2-600KA969905Tauchhülse, 600 mm, Ms vernickelt, Durchmesser InnenxAußen 7,5 x 10 mmZum Produkt
    NTHK-2-100NTHK-2-100KA969906Tauchhülse, 100 mm, V4A (1.4571), Durchmesser InnenxAußen 7,5 x 10 mmZum Produkt
    NTHK-2-120NTHK-2-120KA969907Tauchhülse, 120 mm, V4A (1.4571), Durchmesser InnenxAußen 7,5 x 10 mmZum Produkt
    NTHK-2-200NTHK-2-200KA969908Tauchhülse, 200 mm, V4A (1.4571), Durchmesser InnenxAußen 7,5 x 10 mmZum Produkt
    NTHK-2-280NTHK-2-280KA969909Tauchhülse, 280 mm, V4A (1.4571), Durchmesser InnenxAußen 7,5 x 10 mmZum Produkt
    SWK-2-100SWK-2-100KA989901Schutzwendel, 100 mm, Stahl vernickelt, Durchmesser InnenxAußen 10,5 x 17 mmZum Produkt
    SWK-2-200SWK-2-200KA989903Schutzwendel, 200 mm, Stahl vernickelt, Durchmesser InnenxAußen 10,5 x 17 mmZum Produkt
    JZ-33JZ-33KA999904Dichtungsset für Universalkapillarthermostate RTKSA-xxx.xxxZum Produkt
    JZ-29JZ-29KA999901Befestigungsset RTKSA THK/NTHK/SWK EinzelreglerZum Produkt
    JZ-31JZ-31KA999903Befestigungsset RTKSA Rohrmontage AnlegereglerZum Produkt
