RTBSU-401.265#00

Raumtemperaturregler UP, 24 VAC/VDC, Wechsler, Schalter Heizen/Kühlen

Elektromechanischer Unterputz-Raumtemperaturregler zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. In Verbindung mit dem entsprechenden Deckelset passend in alle gängigen Schalterprogramme. Passende Deckelset-Nr. JZ-037.xxx. Speziell für 2-Rohr-Klimasysteme. Die Heiz-/Kühlumschaltung erfolgt mit dem Schalter Heizen/Kühlen. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Einfacher elektrischer Anschluss ohne Schrauben. Neue Klemmen für eine einfache und schnelle Installation. Vereinfachte Verdrahtung durch Farbcodierung der Klemmen. Zeitersparnis durch Baukastenprinzip: Praktische Reihenfolge der Montage von Regler, Rahmen und Abdeckung. Geringes Einbauvolumen für eine komfortable und schnelle Montage in der Unterputzdose. Temperaturregelung bereits ohne Abdeckung möglich. Geschlossene Bauform. Optimale Schraubenaufnahme. Die Farbe des Unterteils ist anthrazit und die Farbe des Oberteils entspricht dem gewählten Deckelset.


Installations-Tutorial

Artikelnummer: UA090017 Kategorien: , ,
Add to wishlist
Compare

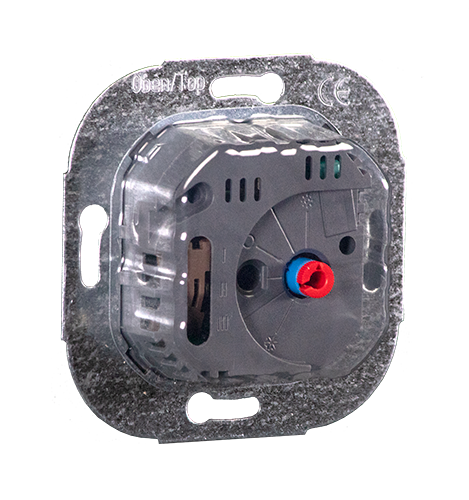

RTBSU-401.265#00 — produktbild

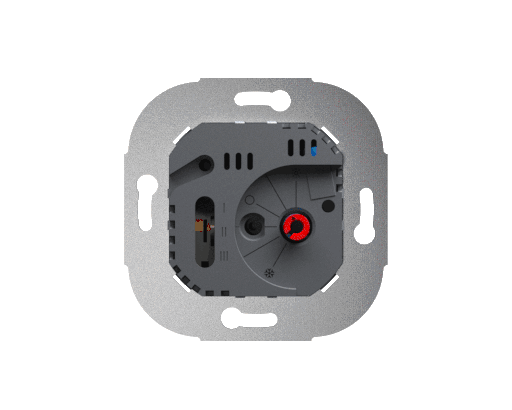

RTBSU-401.265#00 — gif_360
RTBSU-401.265#00 — milieubild

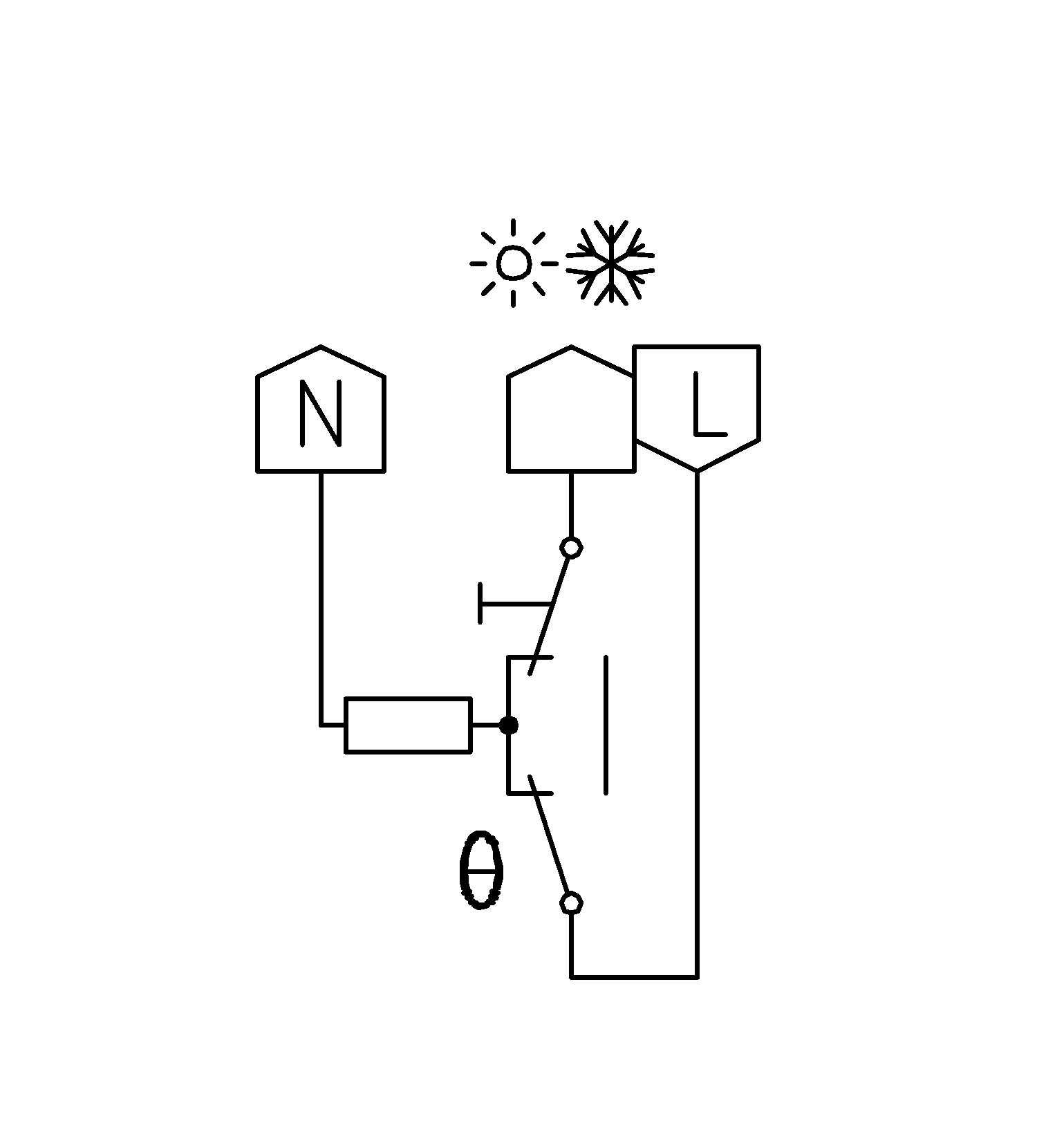

RTBSU-401.265#00 — anschlussbild
RTBSU-401.265#00 — masszeichnung
Click to enlarge
    RTBSU-401.265#00 — produktbild
    RTBSU-401.265#00 — gif_360
    RTBSU-401.265#00 — milieubild
    RTBSU-401.265#00 — anschlussbild
    RTBSU-401.265#00 — masszeichnung
    Anschlussquerschnitt1 – 2,5 mm² (starr) / 0,75 – 1,5 mm² (flex)
    Anzahl Ausgänge1
    Anzahl der Ausgänge Heizung1
    Anzahl der Ausgänge Kühlung1
    Anzahl Regelbereiche1
    Anzeige ECONein
    Anzeige HeizenNein
    Anzeige ZusatzheizungNein
    Ausgangssignalschaltend
    AusseneinstellungJa
    BauschutzkappeJa
    BedienungDrehknopf und Schalter
    Betriebsspannung24 VAC ±8 %, 50 Hz / 24 VDC ±20 %
    Design
    ECO Funktion (Absenkung)Nein
    Elektrischer AnschlussFedersteckklemmen
    EnergieeffizienzklasseI
    Farbeanthrazit
    FühlerelementBimetall
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff PA6
    Max. Leistungsaufnahme< 0,5 W
    Max. Schaltspannung24 VAC, 50 Hz / 24 VDC
    Max. Schaltstrom1 (1) A
    Mechanische BereichseineingungJa
    MediumLuft, nicht aggressiv
    Min. Schaltspannung24 VAC, 50 Hz / 24 VDC
    Montage/BefestigungUnterputz (tiefe Dose empfohlen)
    Oberflächenbeschaffenheitmatt oder glänzend (siehe Deckelset)
    Prüfzeichen ApprobationCE
    Regelbereich5 … 30 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Regelverhalten2-Punkt
    SchaltdifferenzHeizen/Kühlen: 0,5 K (delta T max. 4 K/h)
    SchaltelementBimetallkontakt
    Schalter AbsenkungNein
    Schalter Absenkung / Heizen / Absenkung externNein
    Schalter Ein/AusNein
    Schalter Heizen/KühlenJa
    Schalter Heizen/Aus/KühlenNein
    Schalter ZusatzheizungNein
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiNein
    Schaltleistung24 W
    SchutzartIP30
    SchutzklasseIII
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaMerkziffernskala
    Thermische RückführungJa
    Umgebungstemperatur0 … 30 °C
    ZusammenstellungBasisgerät
    Abmessung (B x H x T)71 mm x 71 mm x 41,8 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    Verkaufsprospekt
    BIM-Daten

    Ausschreibungstext wird geladen...

    FotoTypArt.-Nr.Ausstattung
    JZ-037.400JZ-037.400UN990144Deckelset für Raumtemperaturregler RTBSU, 70 x 70 für JUNG LS / GIRA Flächenschalter, reinweiß (RAL 9010) glanzZum Produkt
    JZ-037.410JZ-037.410UN990148Deckelset für Raumtemperaturregler RTBSU, 70 x 70 für JUNG LS, perlweiß (RAL 1013) glanzZum Produkt
    JZ-037.420JZ-037.420UN990152Deckelset für Raumtemperaturregler RTBSU, 70 x 70 für MERTEN D-Life, lotos- / verkehrs- / studioweiß (RAL 9016)…Zum Produkt
    JZ-037.100JZ-037.100UN990175Deckelset für Raumtemperaturregler RTBSU, 55 x 55, reinweiß (RAL9010), glänzendZum Produkt
    JZ-037.110JZ-037.110UN990183Deckelset für Raumtemperaturregler RTBSU, 55 x 55, perlweiß (RAL1013), glänzendZum Produkt
    JZ-037.120JZ-037.120UN990191Deckelset für Raumtemperaturregler RTBSU, 55 x 55, verkehrs-/studioweiß (RAL9016), glänzendZum Produkt
    JZ-037.101JZ-037.101UN990199Deckelset für Raumtemperaturregler RTBSU, 55 x 55, reinweiß (RAL9010), mattZum Produkt
    JZ-037.000JZ-037.000UN990171Deckelset für Raumtemperaturregler RTBSU, 50 x 50, reinweiß (RAL9010), glänzendZum Produkt
    JZ-037.010JZ-037.010UN990179Deckelset für Raumtemperaturregler RTBSU, 50 x 50, perlweiß (RAL1013), glänzendZum Produkt
    JZ-037.020JZ-037.020UN990187Deckelset für Raumtemperaturregler RTBSU, 50 x 50, verkehrs-/studioweiß (RAL9016), glänzendZum Produkt
    JZ-037.001JZ-037.001UN990195Deckelset für Raumtemperaturregler RTBSU, 50 x 50, reinweiß (RAL9010), mattZum Produkt
    JZ-037.021JZ-037.021UN990203Deckelset für Raumtemperaturregler RTBSU, 50 x 50, verkehrs-/studioweiß (RAL9016), mattZum Produkt
    ZBOOA-040.100ZBOOA-040.100H9100000Heizungsstellantrieb, 24 VDC oder 24 V AC, stromlos geschlossenZum Produkt
    JZ-090.910JZ-090.910VV000010alre-Rahmen, 50 x 50, perlweiß (RAL1013), glänzendZum Produkt
    JZ-090.900JZ-090.900VV000025alre-Rahmen, 50 x 50, reinweiß (RAL9010), glänzendZum Produkt
    JZ-090.100JZ-090.100VV000048alre-Rahmen, 55 x 55, reinweiß (RAL9010), glänzendZum Produkt
