RTBSU-401.202#00

Raumtemperaturregler UP, 24 VAC/VDC, Öffner, Nachtabsenkung

Elektromechanischer Unterputz-Raumtemperaturregler zur Regelung oder Überwachung von Temperaturen in Büros, Wohnräumen und Hotels. In Verbindung mit dem entsprechenden Deckelset passend in alle gängigen Schalterprogramme. Passende Deckelset-Nr. JZ-001.xxx. Geeignet für wasserführende Heizungen. Durch die thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Mit der unter dem Einstellknopf befindlichen Bereichseinengung kann der Einstellbereich verändert werden. Bei Beschalten der Klemme ECO mit 24 VAC/VDC (z. B. mit Uhrenregler oder Schaltzeituhr) wird auf eine um ca. 4 K geringere Temperatur geregelt. Einfacher elektrischer Anschluss ohne Schrauben. Neue Klemmen für eine einfache und schnelle Installation. Vereinfachte Verdrahtung durch Farbcodierung der Klemmen. Zeitersparnis durch Baukastenprinzip: Praktische Reihenfolge der Montage von Regler, Rahmen und Abdeckung. Geringes Einbauvolumen für eine komfortable und schnelle Montage in der Unterputzdose. Temperaturregelung bereits ohne Abdeckung möglich. Geschlossene Bauform. Optimale Schraubenaufnahme. Die Farbe des Unterteils ist anthrazit und die Farbe des Oberteils entspricht dem gewählten Deckelset.


Installations-Tutorial

Artikelnummer: UA090010 Kategorien: , ,
Add to wishlist
Compare

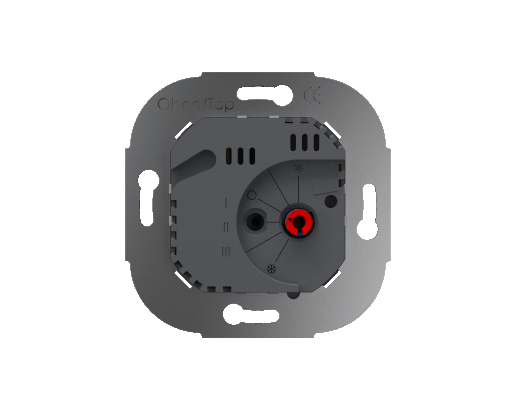

RTBSU-401.202#00 — produktbild
RTBSU-401.202#00 — gif_360
RTBSU-401.202#00 — milieubild

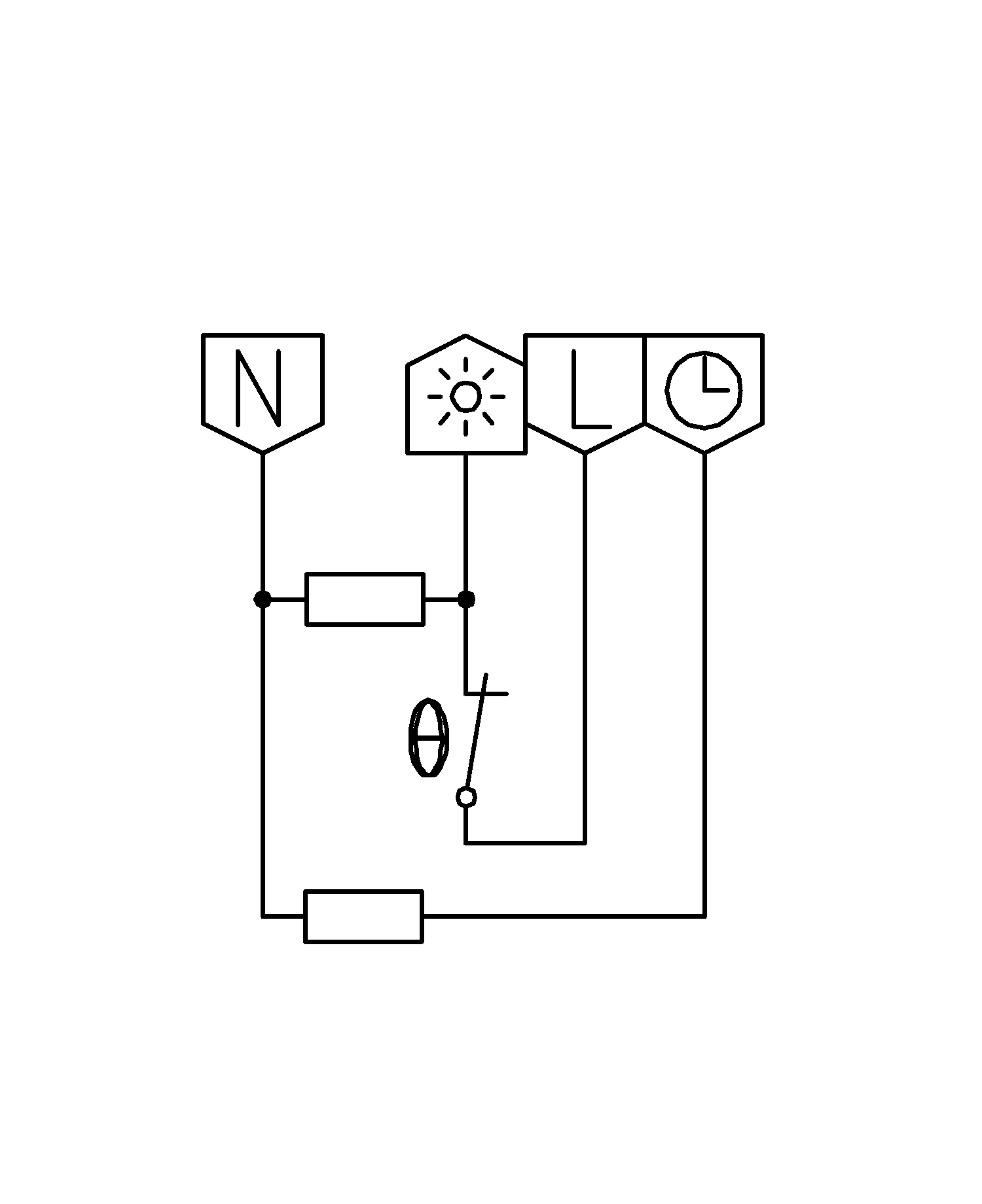

RTBSU-401.202#00 — anschlussbild
RTBSU-401.202#00 — masszeichnung
Click to enlarge
    RTBSU-401.202#00 — produktbild
    RTBSU-401.202#00 — gif_360
    RTBSU-401.202#00 — milieubild
    RTBSU-401.202#00 — anschlussbild
    RTBSU-401.202#00 — masszeichnung
    Anschlussquerschnitt1 – 2,5 mm² (starr) / 0,75 – 1,5 mm² (flex)
    Anzahl Ausgänge1
    Anzahl der Ausgänge Heizung1
    Anzahl Regelbereiche1
    Anzeige ECONein
    Anzeige HeizenNein
    Anzeige ZusatzheizungNein
    Ausgangssignalschaltend
    AusseneinstellungJa
    BauschutzkappeJa
    BedienungDrehknopf
    Betriebsspannung24 VAC ±8 %, 50 Hz / 24 VDC ±20 %
    Design
    ECO Eingang (Absenkung)24 VAC, 50 Hz / 24 VDC
    ECO Funktion (Absenkung)Ja
    ECO Temperaturabsenkungca. 4 K
    Elektrischer AnschlussFedersteckklemmen
    EnergieeffizienzklasseI
    Farbeanthrazit
    FühlerelementBimetall
    InneneinstellungNein
    Lagertemperatur–20 … 70 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff PA6
    Max. Leistungsaufnahme< 0,5 W
    Max. Schaltspannung24 VAC, 50 Hz / 24 VDC
    Max. Schaltstrom1 (1) A
    Mechanische BereichseineingungJa
    MediumLuft, nicht aggressiv
    Min. Schaltspannung24 VAC, 50 Hz / 24 VDC
    Montage/BefestigungUnterputz (tiefe Dose empfohlen)
    Oberflächenbeschaffenheitmatt oder glänzend (siehe Deckelset)
    Prüfzeichen ApprobationCE
    Regelbereich5 … 30 °C
    Regelfunktion Heizen
    Regelfunktion Kühlen
    Regelverhalten2-Punkt
    Schaltdifferenz0,5 K (delta T max. 4 K/h)
    SchaltelementBimetallkontakt
    Schalter AbsenkungNein
    Schalter Absenkung / Heizen / Absenkung externNein
    Schalter Ein/AusNein
    Schalter Heizen/KühlenNein
    Schalter Heizen/Aus/KühlenNein
    Schalter ZusatzheizungNein
    SchaltkontaktÖffner
    Schaltkontakt potentialfreiNein
    Schaltleistung24 W
    SchutzartIP30
    SchutzklasseIII
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaMerkziffernskala
    Thermische RückführungJa
    Umgebungstemperatur0 … 30 °C
    ZusammenstellungBasisgerät
    Abmessung (B x H x T)71 mm x 71 mm x 41,8 mm

    Downloads

    Montageanleitung
    RoHS-Erklärung
    Verkaufsprospekt
    BIM-Daten

    Ausschreibungstext wird geladen...

    FotoTypArt.-Nr.Ausstattung
    JZ-001.400JZ-001.400UN990141Deckelset für Raumtemperaturregler RTBSU, 70 x 70 für JUNG LS / GIRA Flächenschalter, reinweiß (RAL 9010) glanzZum Produkt
    JZ-001.410JZ-001.410UN990145Deckelset für Raumtemperaturregler RTBSU, 70 x 70 für JUNG LS, perlweiß (RAL 1013) glanzZum Produkt
    JZ-001.420JZ-001.420UN990149Deckelset für Raumtemperaturregler RTBSU, 70 x 70 für MERTEN D-Life, lotos- / verkehrs- / studioweiß (RAL 9016)…Zum Produkt
    JZ-001.200/BJJZ-001.200/BJG9990490Deckelset für Raumtemperaturregler RTBSU/FTR, BUSCH-JAEGER Reflex SI/SI linear, reinweiß (ähnl. RAL9010), glänzendZum Produkt
    JZ-001.210/BJJZ-001.210/BJG9990491Deckelset für Raumtemperaturregler RTBSU/FTR, BUSCH-JAEGER Duro 2000 SI/SI linear perlweiß (ähnl. 1013), glänzendZum Produkt
    JZ-001.320/BJJZ-001.320/BJG9990493Deckelset für Raumtemperaturregler RTBSU/FTR, BUSCH-JAEGER future/solo/axcent, verkehrsweiß (ähnl. 9016), glänzendZum Produkt
    JZ-001.100JZ-001.100UN990050Deckelset für Raumtemperaturregler RTBSU / FTR, 55 x 55, reinweiß (RAL9010), glänzendZum Produkt
    JZ-001.101JZ-001.101UN990055Deckelset für Raumtemperaturregler RTBSU / FTR, 55 x 55, reinweiß (RAL9010), mattZum Produkt
    JZ-001.110JZ-001.110UN990060Deckelset für Raumtemperaturregler RTBSU / FTR, 55 x 55, perlweiß (RAL1013), glänzendZum Produkt
    JZ-001.120JZ-001.120UN990086Deckelset für Raumtemperaturregler RTBSU / FTR, 55 x 55, verkehrs-/studioweiß (RAL9016), glänzendZum Produkt
    JZ-001.141/GIJZ-001.141/GIUN990111Deckelset für Raumtemperaturregler RTBSU / FTR, 55 x 55, anthrazit (GIRA), mattZum Produkt
    JZ-001.000JZ-001.000UN990035Deckelset für Raumtemperaturregler RTBSU / FTR, 50 x 50, reinweiß (RAL9010), glänzendZum Produkt
    JZ-001.001JZ-001.001UN990040Deckelset für Raumtemperaturregler RTBSU / FTR, 50 x 50, reinweiß (RAL9010), mattZum Produkt
    JZ-001.010JZ-001.010UN990045Deckelset für Raumtemperaturregler RTBSU / FTR, 50 x 50, perlweiß (RAL1013), glänzendZum Produkt
    JZ-001.020JZ-001.020UN990071Deckelset für Raumtemperaturregler RTBSU / FTR, 50 x 50, verkehrs-/studioweiß (RAL9016), glänzendZum Produkt
    JZ-001.021JZ-001.021UN990100Deckelset für Raumtemperaturregler RTBSU / FTR, 50 x 50, verkehrs-/studioweiß (RAL9016), mattZum Produkt
    ZBOOA-040.100ZBOOA-040.100H9100000Heizungsstellantrieb, 24 VDC oder 24 V AC, stromlos geschlossenZum Produkt
    JZ-090.910JZ-090.910VV000010alre-Rahmen, 50 x 50, perlweiß (RAL1013), glänzendZum Produkt
    JZ-090.900JZ-090.900VV000025alre-Rahmen, 50 x 50, reinweiß (RAL9010), glänzendZum Produkt
    JZ-090.100JZ-090.100VV000048alre-Rahmen, 55 x 55, reinweiß (RAL9010), glänzendZum Produkt
