RTBSS-112.250/07

Schaltschrankthermostat, 0…60 °C, Wechsler

Schaltschranktemperaturregler speziell zur Überwachung und Regelung der Temperatur in Schaltschränken, Getränke- oder Geldautomaten. Prüfzeichen UL und VDE.

Das Gerät benötigt keine Versorgungsspannung.


Artikelnummer: ZN113527 Kategorien: , ,
Add to wishlist
Compare

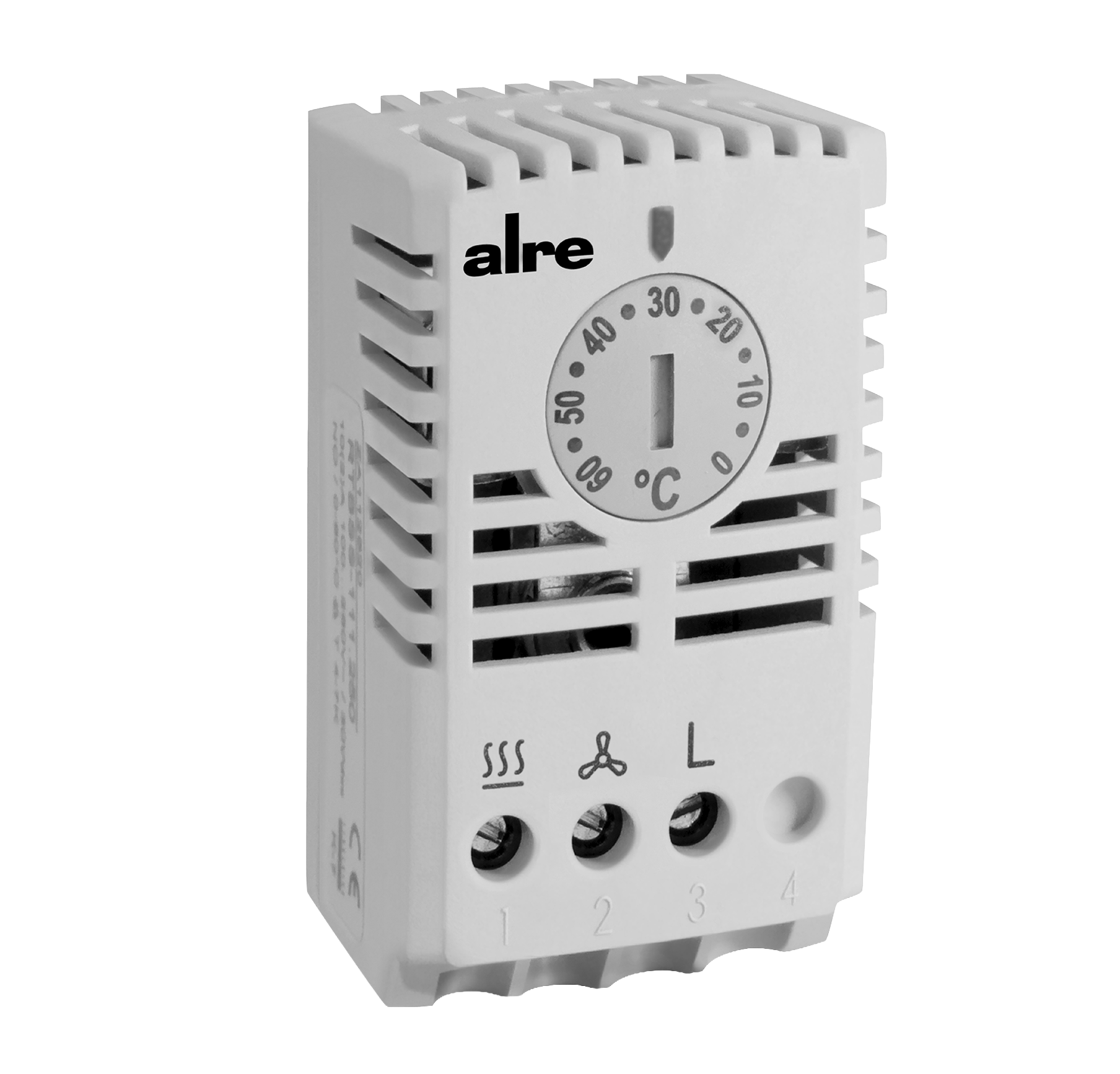

RTBSS-112.250/07 — produktbild

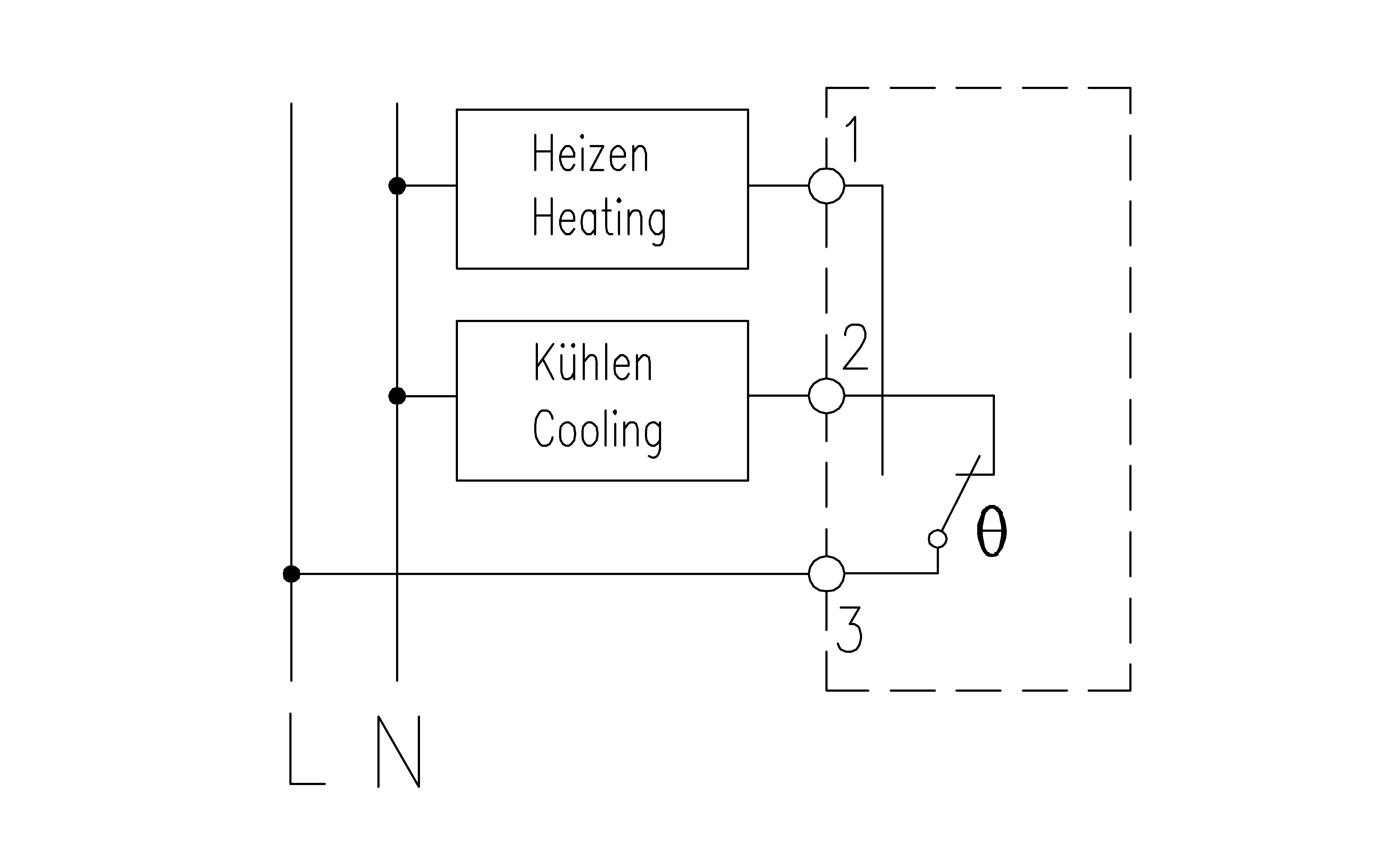

RTBSS-112.250/07 — anschlussbild
RTBSS-112.250/07 — masszeichnung
Click to enlarge
    RTBSS-112.250/07 — produktbild
    RTBSS-112.250/07 — anschlussbild
    RTBSS-112.250/07 — masszeichnung
    Anschlussquerschnitt0,5 – 2,5 mm²
    Anzahl Ausgänge2
    Anzahl Regelbereiche1
    AusseneinstellungJa
    BedienungDrehknopf
    durchschnittliche Leistungsaufnahme0 W
    Elektrischer AnschlussSchraubklemmen
    Farbegrau
    Farbe RAL Nummer (ähnlich)7035
    FühlerelementBimetall
    Lagertemperatur–20 … 80 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material GehäuseKunststoff PA6
    Max. Schaltspannung230 VAC, 50 Hz / 48 VDC
    Max. Schaltstrom10 (2) A (230 VAC), 1,25 A (24 VDC), 0,625 A (48 VDC)
    MediumLuft, nicht aggressiv
    Min. Schaltspannung24 VAC, 50 Hz / 24 VDC
    Montage/Befestigungauf Tragschiene (35 mm) nach EN 60715
    Oberflächenbeschaffenheitmatt
    Prüfzeichen ApprobationCE, UL, VDE
    Regelbereich0 … 60 °C
    Regelfunktion HeizenJa
    Regelfunktion KühlenJa
    SchaltdifferenzHeizen/Kühlen: 4 … 7 K
    SchaltelementBimetallkontakt
    SchaltkontaktWechsler
    Schaltleistung2300 W (230 VAC) / 1150 W (230 VAC)
    SchutzartIP20
    Schutzklasse0, wird durch Einbauort bestimmt
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Umgebungstemperatur0 … 60 °C
    Abmessung (B x H x T)37 mm x 64 mm x 46 mm
