JTU-20

Kanal-Thermostat, 20…100 °C, Außenrückstellung, Kapillarlänge 1250 mm

Minimal- oder Maximalthermostat zur Zuluftüberwachung und Ventilatorregelung in Lüftungs- und Klimaanlagen. Überhitzungsschutzthermostat für elektrische Heizregister und direkt befeuerte Lufterhitzer im Öl- und Gasbetrieb.


Artikelnummer: E6100075 Kategorien: , ,
Add to wishlist
Compare

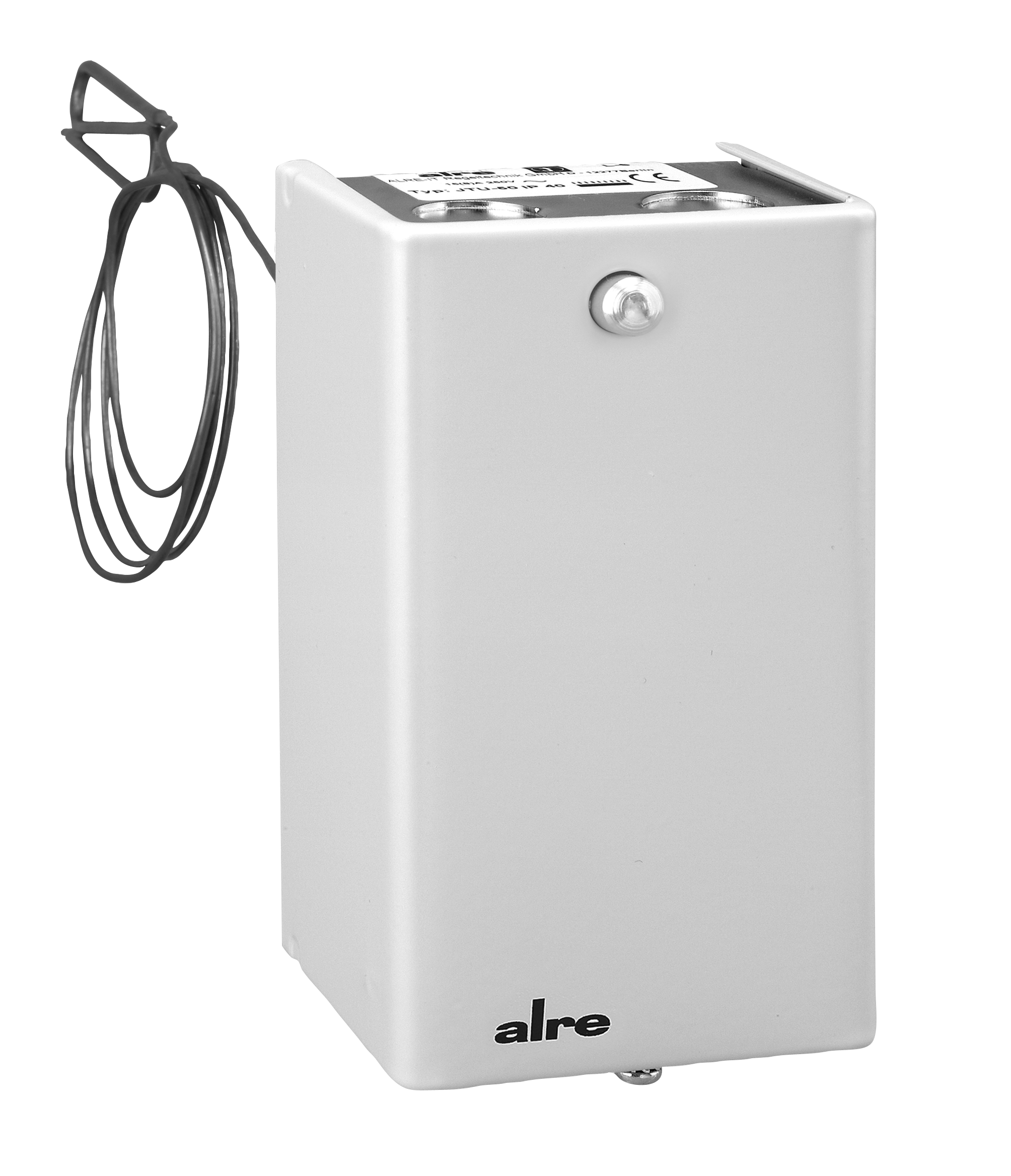

JTU-20 — produktbild
JTU-20 — anschlussbild
JTU-20 — masszeichnung
Click to enlarge
    JTU-20 — produktbild
    JTU-20 — anschlussbild
    JTU-20 — masszeichnung
    Anzahl Ausgänge2
    Anzahl Regelbereiche1
    Ausgangssignalschaltend/verriegelnd
    AussenrückstellungJa
    BedienungSollwertsteller innen, Starterknopf
    Bemessungsstoßspannung4000 V
    Elektrischer AnschlussSchraubklemmen
    Elektronische RegelungNein
    ExplosionsgeschütztNein
    Farbegrau
    FühlerelementKapillarrohr
    Funktionstyp (Anlagentechnik)
    GeräteausführungAufbaugerät
    InneneinstellungJa
    Lagertemperatur–15 … 80 °C
    Länge Fühlerelement1250 mm
    Länge Kapillar1.25 m
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material FühlerCu
    Material GehäuseMetall Stahlblech
    Max. Fühlertemperatur200 °C
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom15 (8) A
    Medium
    Min. Schaltspannung24 VAC, 50 Hz
    Min. Schaltstrom150 mA
    Montage/BefestigungMontage am Luftkanal
    Oberflächenbeschaffenheitmatt
    Regelbereich Brenner20 … 100 °C
    Regelfunktion HeizenJa
    Regelfunktion KühlenJa
    Schaltelement
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiJa
    Schaltleistung3450 W
    Schutzart
    SchutzklasseI
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Umgebungstemperatur−15 … 80 °C
    Verschmutzungsgrad2
    Abmessung (B x H x T)83 mm x 139 mm x 58 mm

    Downloads

    Datenblatt
    Gebrauchsanleitung
    RoHS-Erklärung
    BIM-Daten
