JET-133 XF

Kapillar-Thermostat, Wandmontage, 40…100 °C, Inneneinstellung, Außenrückstellung, Kapillarlänge 1,8 m

Überwachung oder Regelung von Temperaturen nicht aggressiver, flüssiger und gasförmiger Medien. Besonders geeignet für Wandmontage. Bei Temperaturregelung nicht aggressiver Gase im Kanal ist die Schutzwendel SW-200–12, bei Temperaturregelung in nicht aggressiven Fluiden ist die Tauchhülse TH, in aggressiven Fluiden die Tauchhülse NTH zu verwenden. Tauchhülsen oder Schutzwendel gehören nicht zum Lieferumfang.


Artikelnummer: JA042400 Kategorien: , ,
Add to wishlist
Compare

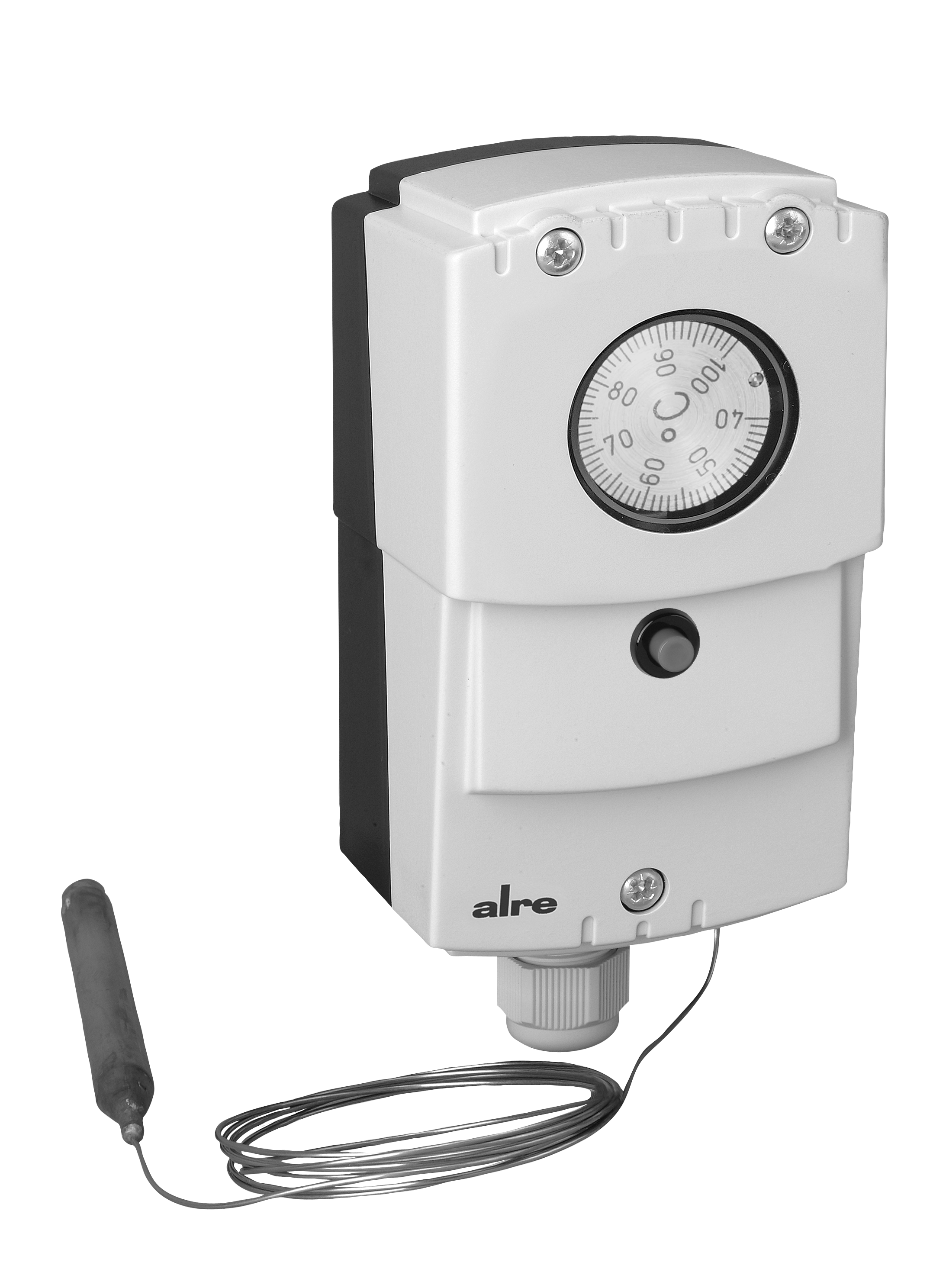

JET-133 XF — produktbild
JET-133 XF — anschlussbild
JET-133 XF — masszeichnung
Click to enlarge
    JET-133 XF — produktbild
    JET-133 XF — anschlussbild
    JET-133 XF — masszeichnung
    Anzahl Ausgänge2
    Anzahl Regelbereiche1
    Ausgangssignalschaltend
    AusseneinstellungNein
    BedienungSollwertsteller innen, Rückstelltaste
    Bemessungsstoßspannung4000 V
    Durchmesser Fühlerelement9.6 mm
    Elektrischer AnschlussSchraubklemmen
    Elektronische RegelungNein
    ExplosionsgeschütztNein
    Farbegrau
    Farbe RAL Nummer (ähnlich)7016/7035
    FühlerelementKapillarrohr
    Funktionstyp (Anlagentechnik)TB
    GeräteausführungAufbaugerät
    InneneinstellungJa
    Lagertemperatur–20 … 55 °C
    Länge Fühlerelement122 mm
    Länge Kapillar1.8 m
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material FühlerCu (Kapillar aus V2A)
    Material GehäuseKunststoff
    Max. Fühlertemperatur110 °C
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom15 (8) A
    Mechanische BereichseineingungNein
    MediumGas/Fluid, nicht aggressiv
    Min. Schaltspannung24 VAC, 50 Hz
    Min. Schaltstrom150 mA
    Montage/BefestigungWandmontage
    Oberflächenbeschaffenheitmatt
    Regelbereich40 … 100 °C
    Regelfunktion HeizenJa
    Regelfunktion KühlenJa
    Schaltdifferenz einstellbarNein
    SchaltelementMikroschalter
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiJa
    Schaltleistung3450 W
    SchutzartIP65
    SchutzklasseI
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Umgebungstemperatur−20 … 55 °C
    Verschmutzungsgrad2
    Abmessung (B x H x T)71 mm x 144 mm x 67,5 mm

    Downloads

    Gebrauchsanleitung
    RoHS-Erklärung
    BIM-Daten

    Ausschreibungstext wird geladen...

    FotoTypArt.-Nr.Ausstattung
    SW-200-12SW-200-12C1809220Schutzwendel, 200 mm, Stahl vernickelt, Durchmesser InnenxAußen 11 x 17 mm, Leitungseinführung 11,8 mmZum Produkt
    TH-140TH-140C1809409Tauchhülse, 140 mm, Ms vernickelt, Durchmesser InnenxAußen 10 x 12 mmZum Produkt
    NTH-140NTH-140C1809435Tauchhülse, 140 mm, V4A (1.4571), Durchmesser InnenxAußen 10 x 12 mmZum Produkt
    JZ-04JZ-04E6160133Kapillarrohr-Durchführung für Frostschutzthermostate JTF und Kapillarregler JMT/WR/JETZum Produkt
