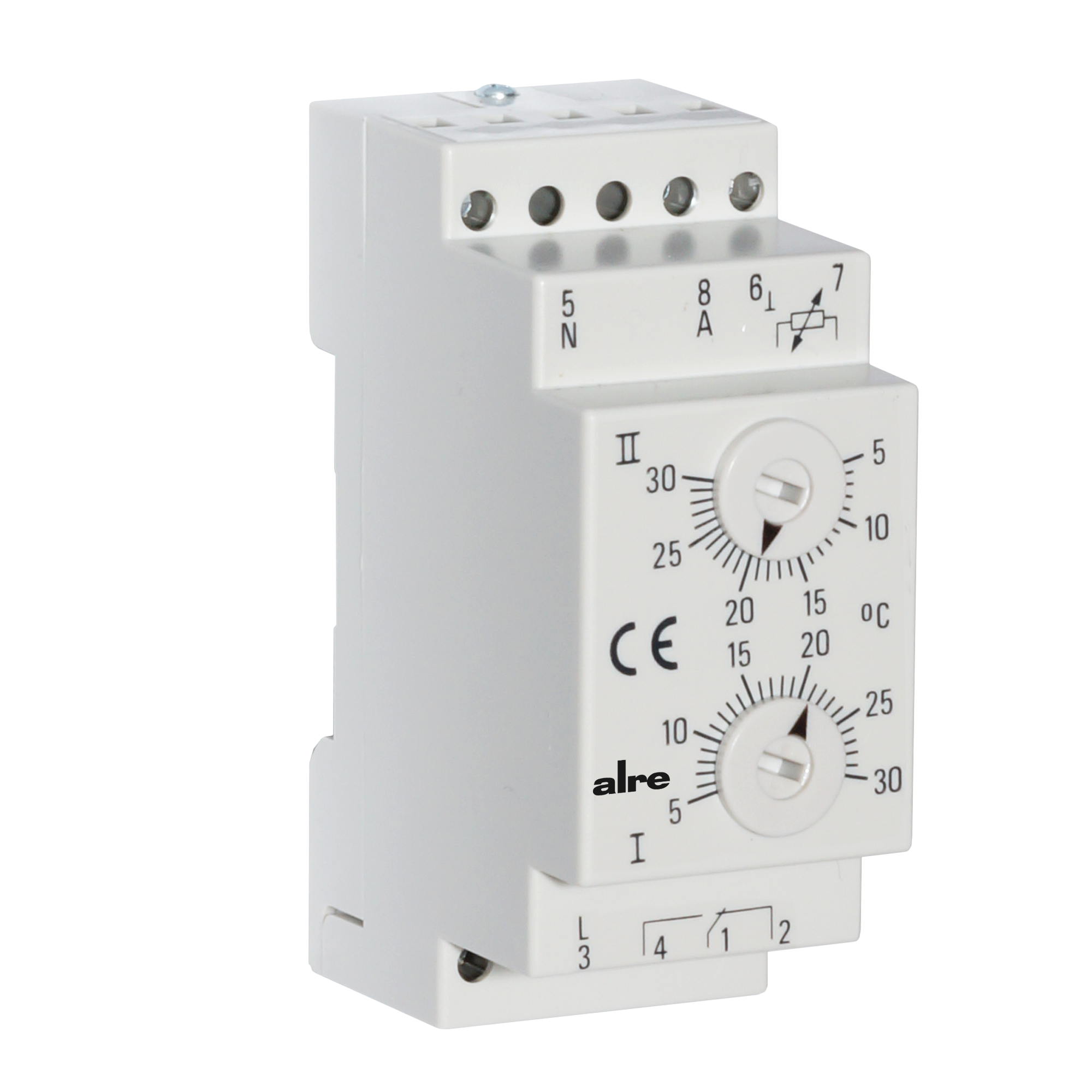

ITR 79.600
Temperaturregler für Normschienenmontage, 2x 5…30 °C

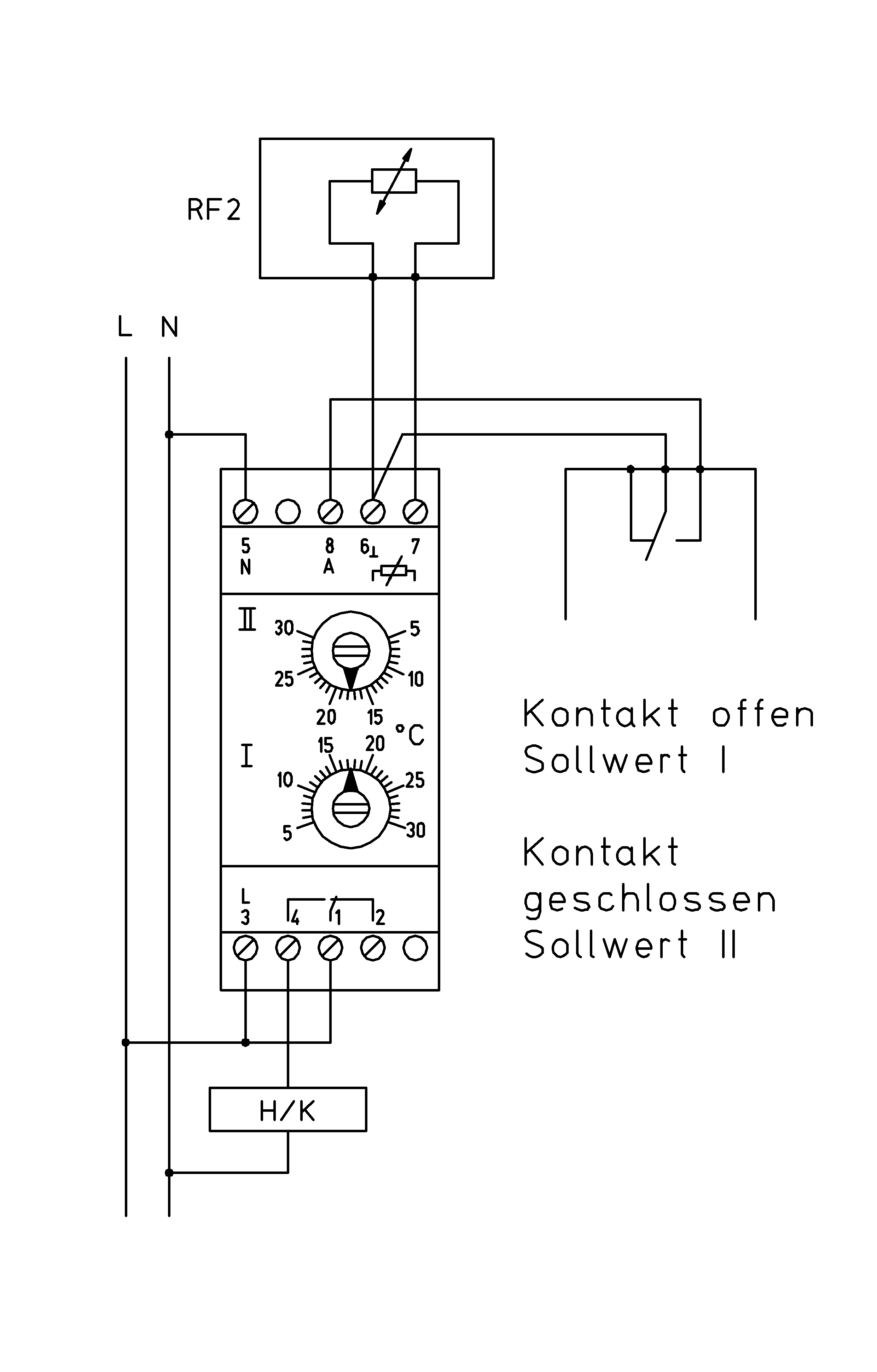

Elektronischer Temperaturregler speziell zur Raumtemperaturregelung mittels Fernfühler. Dieses Gerät verfügt über zwei getrennte Sollwertsteller, die es ermöglichen einen Raum mit zwei unterschiedlichen Temperaturen durch Handumschaltung oder in zeitlicher Abhängigkeit (z. B. mittels Schaltuhr) zu regeln. Die Umschaltung zwischen den Sollwerten erfolgt über einen externen potentialfreien Kontakt. Das Gerät verfügt über eine Fühlerbruch- und Fühlerkurzschlusssicherung. Fühler gehören nicht zum Lieferumfang. Alle Fühler mit der Nummer 2 können eingesetzt werden, z. B. KF-2. Hysterese ca. 0,5 K.
| Anschlussquerschnitt | 0,5 – 2,5 mm² |
|---|---|
| Anzahl Ausgänge | 2 |
| Anzahl Regelbereiche | 2 |
| Anzeige Heizen | Nein |
| Anzeige Isttemperatur | Nein |
| Anzeige Kühlen | Nein |
| Ausgangssignal | |
| Ausseneinstellung | Ja |
| Bedienung | |
| Betriebsspannung | |
| ECO Funktion (Absenkung) | Ja |
| Elektrischer Anschluss | |
| Elektronische Regelung | Ja |
| Farbe | |
| Farbe RAL Nummer (ähnlich) | 7035 |
| Fühlerelement | |
| Lagertemperatur | –20 … 60 °C |
| Luftfeuchte max. (nicht kondensierend) | 95 % r.H. |
| Material Gehäuse | |
| Max. Schaltspannung | 230 VAC, 50 Hz |
| Max. Schaltstrom | Schließer: 10 (2) A |
| Medium | |
| Min. Schaltspannung | 5 VAC, 50 Hz |
| Montage/Befestigung | |
| Oberflächenbeschaffenheit | |
| Regelbereich | 5 … 30 °C |
| Regelfunktion Heizen | |
| Regelfunktion Kühlen | |
| Schaltdifferenz | 0,5 K |
| Schaltdifferenz einstellbar | Nein |
| Schaltelement | |
| Schaltkontakt | |
| Schaltkontakt potentialfrei | Ja |
| Schaltleistung | 2300 W (230 VAC) / 1150 W (230 VAC) |
| Schutzart | |
| Schutzklasse | II, nach entsprechender Montage |
| Sensor extern | Ja |
| Sensortyp | |
| Sicherheit und EMV | gemäß DIN EN 60730 |
| Skala | Grad Celsius |
| Umgebungstemperatur | −10 … 40 °C |
| Zusammenstellung | Regler ohne Fühler |

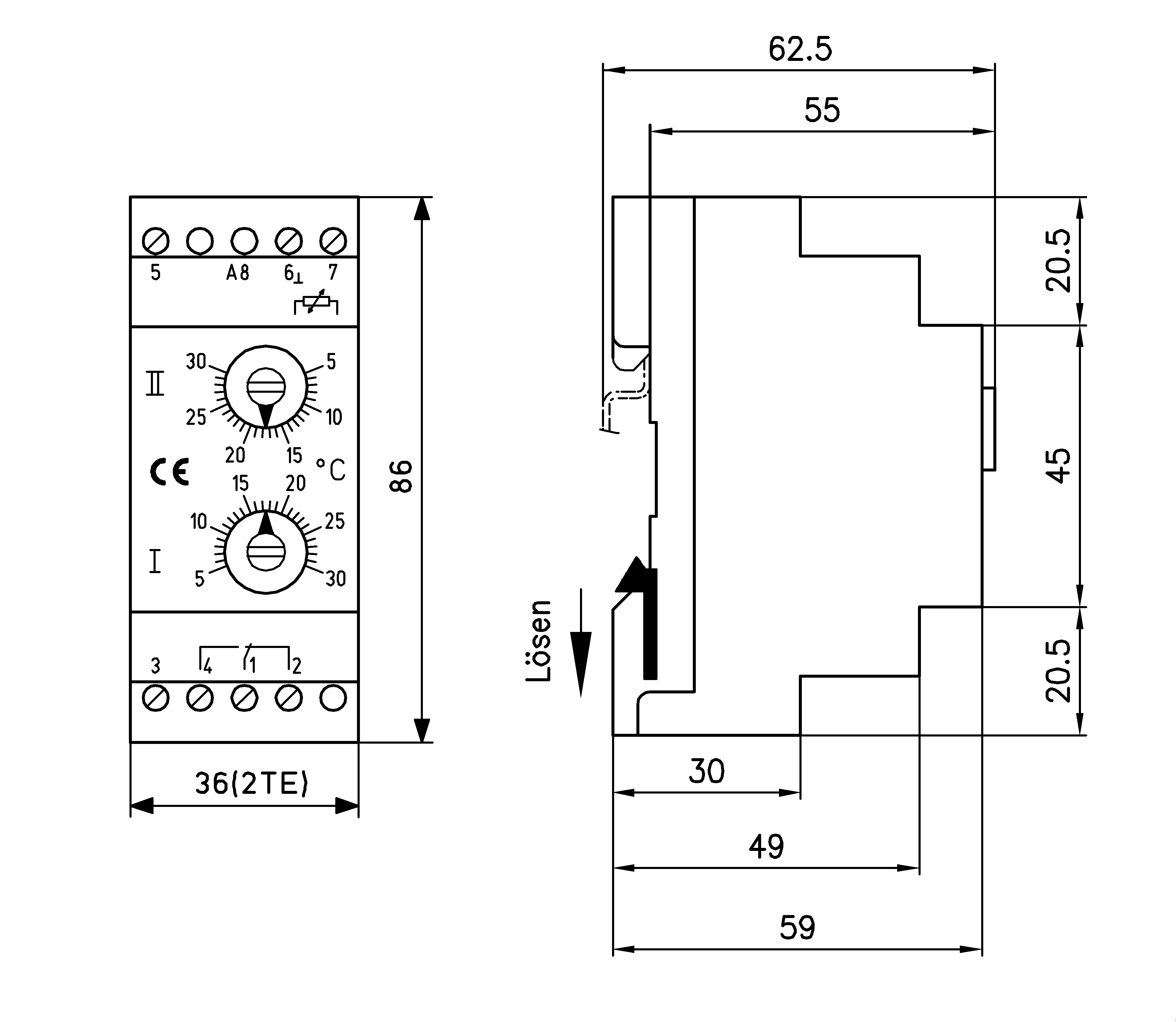

| Abmessung (B x H x T) | 36 mm x 86 mm x 62,5 mm |
Ausschreibungstext wird geladen...
| Foto | Typ | Art.-Nr. | Ausstattung | |
|---|---|---|---|---|
 | ALF-2 | G9050160 | Anlegetemperaturfühler, NTC 47K | Zum Produkt |
 | AF-2 | G9040380 | Außentemperaturfühler, NTC 47K | Zum Produkt |
 | KF-2 | G9031446 | Kabel-Temperaturfühler, NTC 47K, 1,5 m, Fühlerleitung PE, -35…+100 °C | Zum Produkt |
 | PFC 47/6m | G9130180 | Strahlungstemperaturfühler, Pendel, NTC 47K, 6 m | Zum Produkt |
 | BTF2-C47-0000 | SA140014 | Raumtemperaturfühler, NTC 47K, Aufputz superflach | Zum Produkt |
 | FUFC 47-0000 | SN090198 | Raumtemperaturfühler, NTC 47K, UP, Abdeckung 50 x 50 mm, reinweiß glänzend | Zum Produkt |
 | STF-2 | SN080200 | Strahlungstemperaturfühler, 2x NTC 47K | Zum Produkt |
 | JZ-13 | ZA990001 | Normschiene zur Befestigung von Schaltschrankreglern | Zum Produkt |
