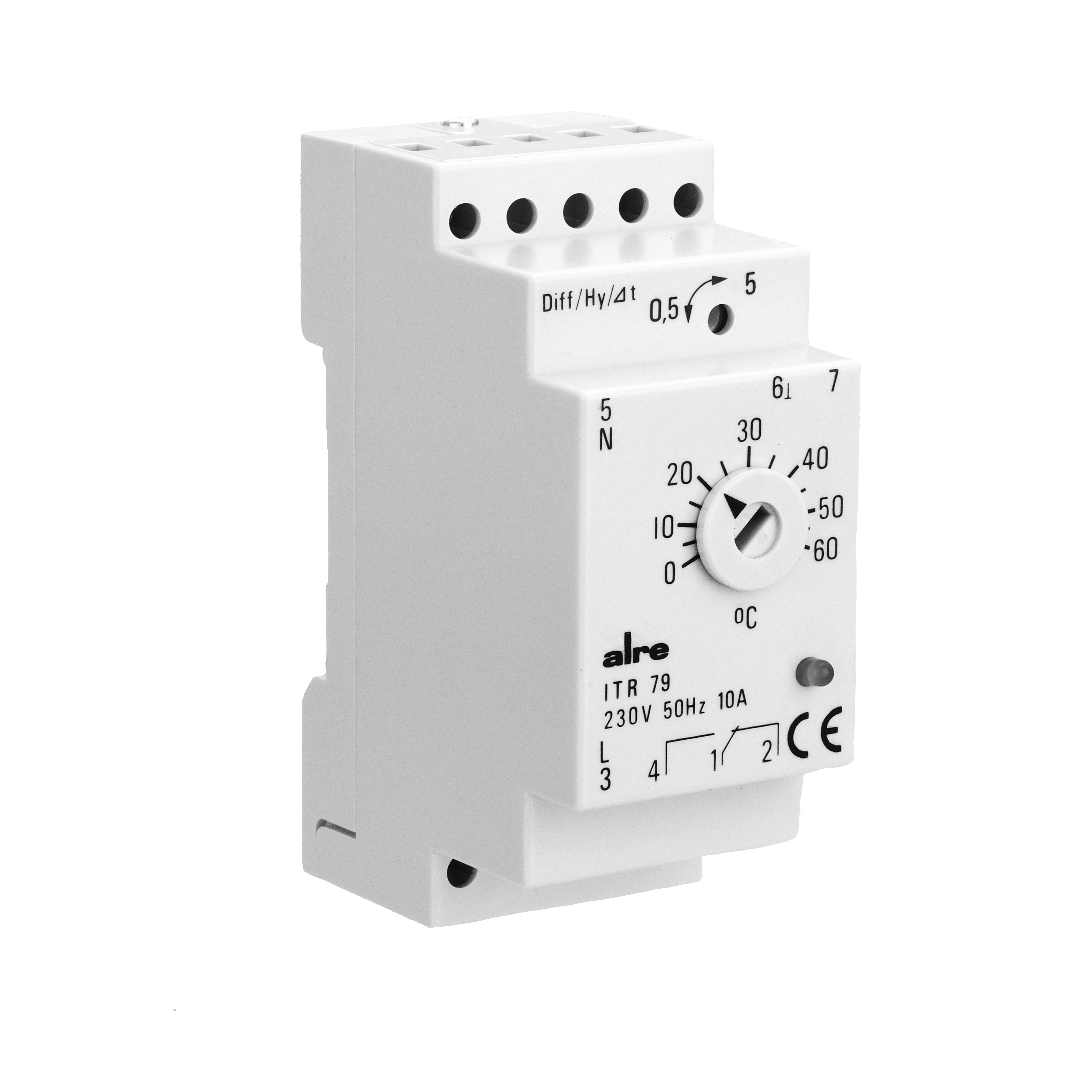

ITR 79.404
Temperaturregler für Normschienenmontage, 0…60 °C
Elektronischer Temperaturregler zur Regelung und Überwachung der Temperatur in Hallen, Gewächshäusern und Fußbodenheizungen. Das Gerät verfügt über eine Fühlerbruch- und Fühlerkurzschlusssicherung sowie eine Anzeige „Heizen“. Fühler gehören nicht zum Lieferumfang. Alle Fühler mit der Nummer 4 können eingesetzt werden, z. B. KF-4. Die Hysterese ist einstellbar zwischen ca. 0,5…5 K.
| Anschlussquerschnitt | 0,5 – 2,5 mm² |
|---|---|
| Anzahl Ausgänge | 2 |
| Anzahl Regelbereiche | 1 |
| Anzeige Heizen | Ja |
| Anzeige Isttemperatur | Nein |
| Ausgangssignal | |
| Ausseneinstellung | Ja |
| Bedienung | |
| Betriebsspannung | |
| ECO Funktion (Absenkung) | Nein |
| Elektrischer Anschluss | |
| Elektronische Regelung | Ja |
| Farbe | |
| Farbe RAL Nummer (ähnlich) | 7035 |
| Fühlerelement | |
| Lagertemperatur | –20 … 60 °C |
| Luftfeuchte max. (nicht kondensierend) | 95 % r.H. |
| Material Gehäuse | |
| Max. Schaltspannung | 230 VAC, 50 Hz |
| Max. Schaltstrom | Schließer: 10 (3) A |
| Medium | |
| Min. Schaltspannung | 5 VAC, 50 Hz |
| Montage/Befestigung | |
| Oberflächenbeschaffenheit | |
| Regelbereich | |
| Regelfunktion Heizen | |
| Regelfunktion Kühlen | |
| Schaltdifferenz | 0,5 … 5 K |
| Schaltdifferenz einstellbar | Ja |
| Schaltelement | |
| Schaltkontakt | |
| Schaltkontakt potentialfrei | Ja |
| Schaltleistung | 2300 W (230 VAC) / 1150 W (230 VAC) |
| Schutzart | |
| Schutzklasse | II, nach entsprechender Montage |
| Sensor extern | Ja |
| Sensortyp | |
| Sicherheit und EMV | gemäß DIN EN 60730 |
| Skala | Grad Celsius |
| Umgebungstemperatur | −10 … 40 °C |
| Zusammenstellung | Regler ohne Fühler |
| Abmessung (B x H x T) | 36 mm x 86 mm x 62,5 mm |
Ausschreibungstext wird geladen...
| Foto | Typ | Art.-Nr. | Ausstattung | |
|---|---|---|---|---|
 | ALF-4 | G9050190 | Anlegetemperaturfühler, NTC 10K | Zum Produkt |
 | AF-4 | G9040400 | Außentemperaturfühler, NTC 10K | Zum Produkt |
 | AFHC 10 | G9040220 | Außentemperaturfühler, NTC 10K, herausgeführte Fühlerhülse | Zum Produkt |
 | KF-4 | G9031449 | Kabel-Temperaturfühler, NTC 10K, 1,5 m, Fühlerleitung PE, -35…+100 °C | Zum Produkt |
 | PFC 10 | G9130070 | Strahlungstemperaturfühler, Pendel, NTC 10K, 1 m | Zum Produkt |
 | BTF2-C10-0000 | SA140006 | Raumtemperaturfühler, NTC 10K, Aufputz superflach | Zum Produkt |
 | FUFC 10-0000 | SN090005 | Raumtemperaturfühler, NTC 10K, UP, Abdeckung 50 x 50 mm, reinweiß glänzend | Zum Produkt |
 | STF-4 | SN080400 | Strahlungstemperaturfühler, 2x NTC 10K | Zum Produkt |
 | JZ-13 | ZA990001 | Normschiene zur Befestigung von Schaltschrankreglern | Zum Produkt |
