IKF1P1000/50

Industrie-Einbau-Kanaltemperaturfühler, PT 1000, Einbaulänge 65 mm

Der Industrie-Einbaukanalfühler IKF1 wird zur Messung der Temperaturen von Flüssigkeiten und Gasen in Rohrleitungen, Luftkanälen oder Behältern im Maschinen-, Apparate- und Anlagenbau eingesetzt. Zum Einsatz in Luftkanälen wird der Montageflansch (MF) benötigt. Bei Verwendung in Flüssigkeiten sind Tauchhülsen aus Messing vernickelt (THMs) einzusetzen. Für aggressive Medien werden Tauchhülsen aus Edelstahl V4A (THV) empfohlen. Tauchhülsen oder Montageflansch gehören nicht zum Lieferumfang und müssen als Zubehör separat bestellt werden.


Artikelnummer: G9150020 Kategorien: , ,
Add to wishlist
Compare

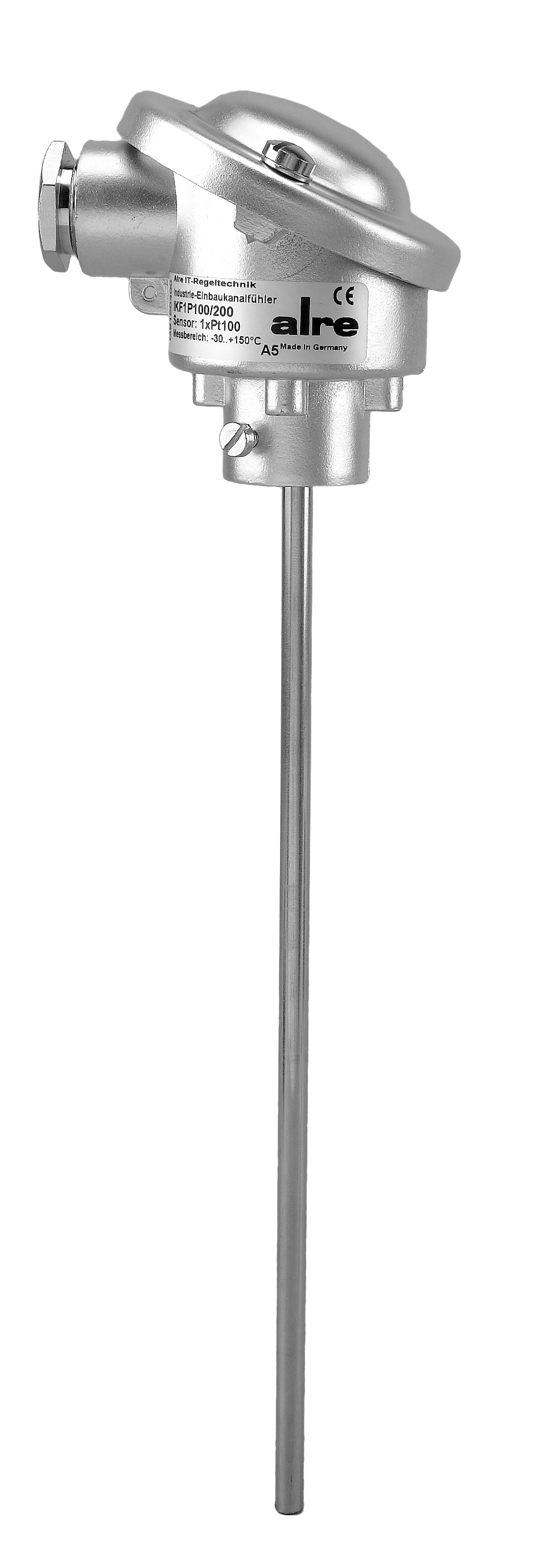

IKF1P1000/50 — produktbild
IKF1P1000/50 — anschlussbild

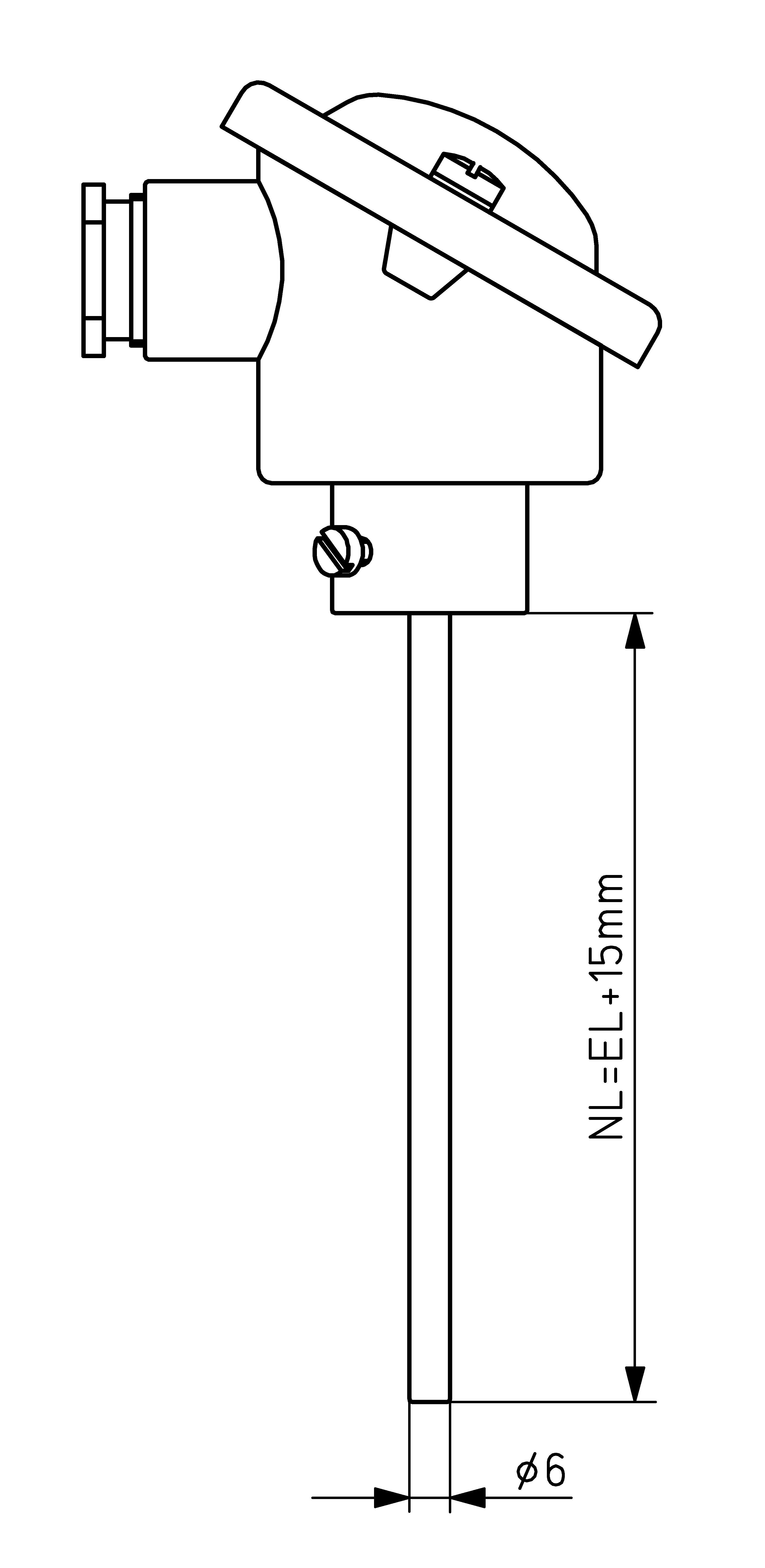

IKF1P1000/50 — masszeichnung
Click to enlarge
    IKF1P1000/50 — produktbild
    IKF1P1000/50 — anschlussbild
    IKF1P1000/50 — masszeichnung
    Aktive TemperaturmessungNein
    Anschlussquerschnitt0,14 – 2,5 mm²
    Ausführung des FühlersTemperaturfühler für Gase/Flüssigkeiten
    DeckelbefestigungSchraubbefestigung
    Durchmesser Fühlerelement6 mm
    Einstecklänge65 mm
    Elektrischer AnschlussSchraubklemmen
    ExplosionsgeschütztNein
    FühlerelementPt1000
    Geeignet für FlüssigkeitenJa
    Geeignet für GaseJa
    Lagertemperatur–30 … 100 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Material Gehäuse
    Max. Fühlertemperatur150 °C
    MediumGas/Fluid, nicht aggressiv
    Mit BefestigungsmaterialNein
    Mit GehäuseJa
    Mit ZuleitungNein
    Montage/Befestigungin Tauchhülse oder mit Montageflansch
    Oberflächenbeschaffenheitmatt
    Passive TemperaturmessungJa
    Schutzart
    SchutzklasseIII
    Sensorelement außerhalb des GehäusesJa
    Sensorelement innerhalb des GehäusesNein
    Sicherheit und EMVgemäß DIN EN 60730
    Umgebungstemperatur−30 … 100 °C
    Abmessung (B x H x T)82 mm x 126 mm x 70 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    BIM-Daten

    Ausschreibungstext wird geladen...

    FotoTypArt.-Nr.Ausstattung
    THMs/50THMs/50G9990010Tauchhülse, 50 mm, Ms vernickelt mit Einstich, Durchmesser InnenxAußen 6,5 x 8 mmZum Produkt
    THV/50THV/50G9990060Tauchhülse, 50 mm, V4A 1.4571, Durchmesser InnenxAußen 6,3 x 9 mmZum Produkt
    MFMFG9990160Montageflansch für Einbaukanalfühler EKF/IKF/GFLZum Produkt
