ATR 83.100

Anlegetemperaturregler, 30-90 °C, Inneneinstellung, IP20

Anlegethermostat zur Regelung oder Überwachung von Temperaturen an Heizregistern, Rohrleitungen oder Behältern, z. B. temperaturabhängige Pumpensteuerung oder Ansteuerung von Motorventilen.


Artikelnummer: C1810493 Kategorien: , ,
Add to wishlist
Compare

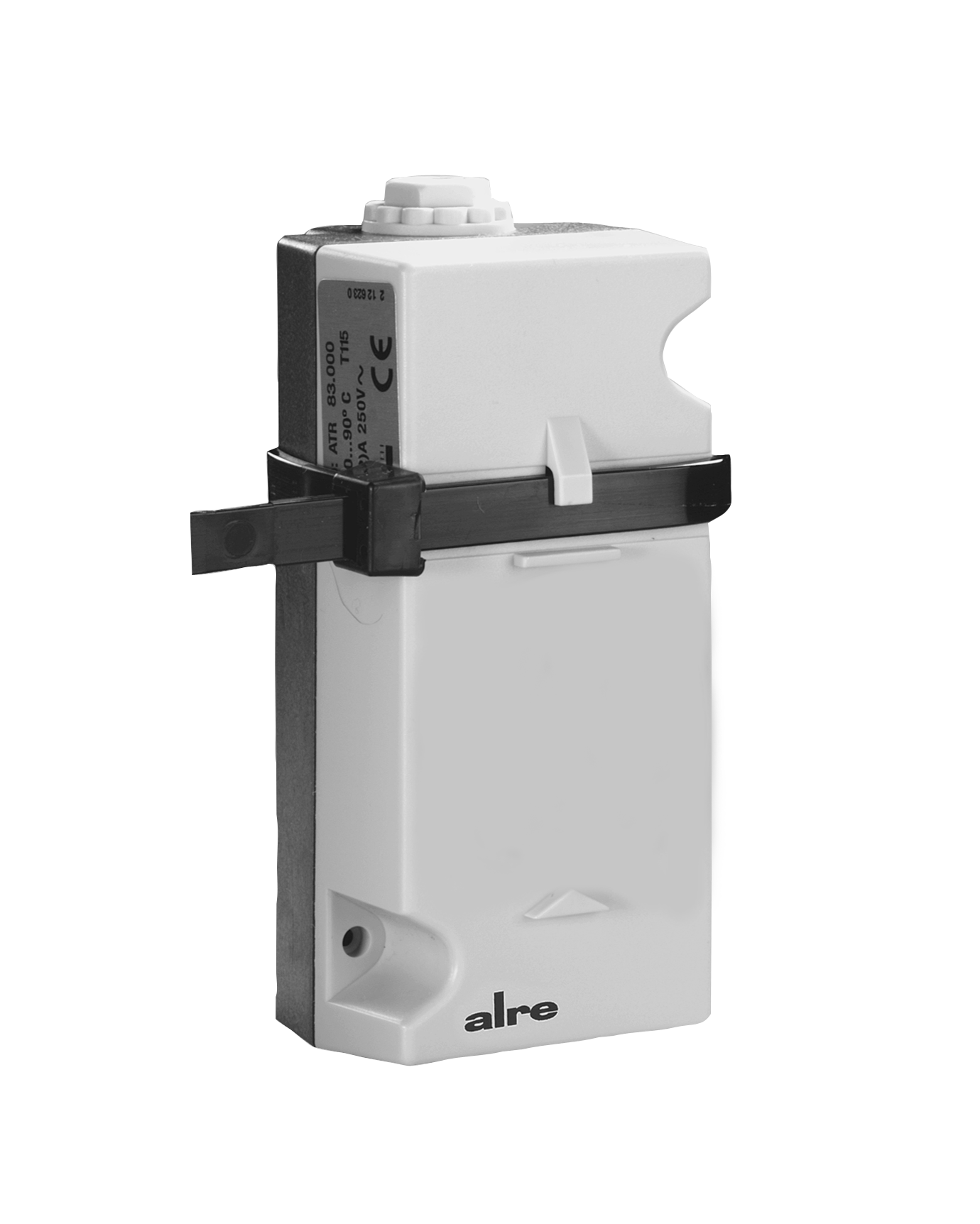

ATR 83.100 — produktbild
ATR 83.100 — anschlussbild

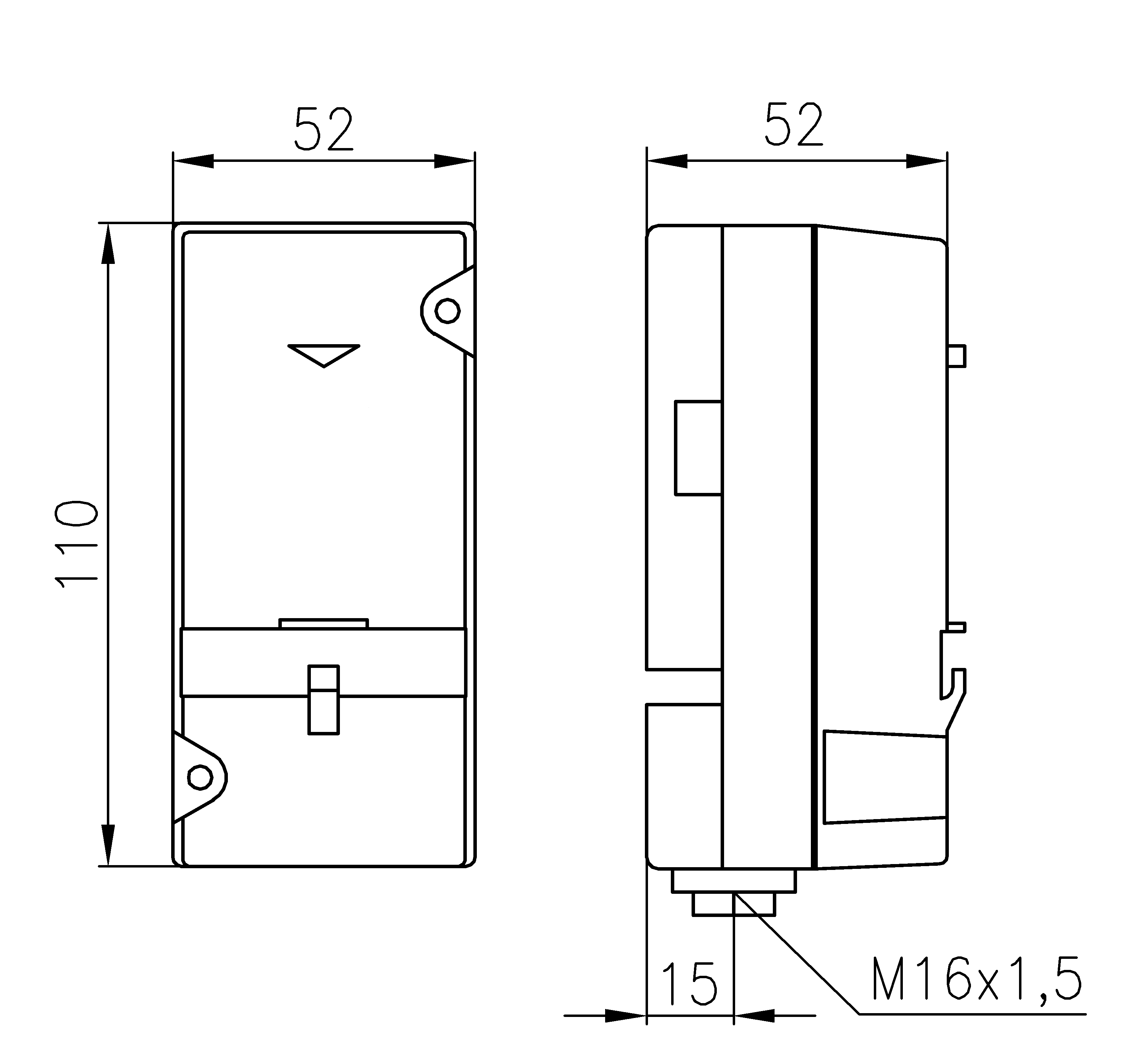

ATR 83.100 — masszeichnung
Click to enlarge
    ATR 83.100 — produktbild
    ATR 83.100 — anschlussbild
    ATR 83.100 — masszeichnung
    Anzahl Ausgänge
    Anzahl Regelbereiche1
    Ausführung des TemperaturreglersOberflächentemperaturregler
    Ausgangssignalschaltend
    AusseneinstellungNein
    Bedienunginnenliegender Sollwertsteller
    Elektrischer AnschlussSchraubklemmen
    Elektronische RegelungNein
    ExplosionsgeschütztNein
    Farbegrau
    FühlerelementKapillarrohr
    Funktionstyp (Anlagentechnik)
    KontaktverriegelungNein
    Lagertemperatur0 … 80 °C
    Luftfeuchte max. (nicht kondensierend)95 % r.H.
    Max. Fühlertemperatur100 °C
    Max. Schaltspannung230 VAC, 50 Hz
    Max. Schaltstrom16 (2) A
    Min. Schaltspannung24 VAC, 50 Hz
    Min. Schaltstrom150 mA
    Montage/BefestigungWand-/Rohranbau
    Oberflächenbeschaffenheit
    Regelbereich
    Regelfunktion HeizenJa
    Regelfunktion KühlenJa
    SchaltdifferenzHeizen/Kühlen: 4 K
    Schaltdifferenz einstellbarNein
    SchaltelementMikroschalter
    SchaltkontaktWechsler
    Schaltkontakt potentialfreiJa
    Schaltleistung3680 W
    SchutzartIP20
    SchutzklasseI
    Sicherheit und EMVgemäß DIN EN 60730
    SkalaGrad Celsius
    Thermische RückführungJa
    Umgebungstemperatur0 … 80 °C
    ZusammenstellungRegler, Kabelbinder
    Abmessung (B x H x T)52 mm x 110 mm x 52 mm

    Downloads

    Datenblatt
    Montageanleitung
    RoHS-Erklärung
    BIM-Daten

    Ausschreibungstext wird geladen...

    FotoTypArt.-Nr.Ausstattung
    WP-01WP-01G9990180Wärmeleitpaste, 2 ml, -40…+150 °CZum Produkt
