RTKSA-010.200

Termostato doppio capillare universale, TR 0…120 °C, STB 70…130 °C, isteresi TR = 3 K STB = -10…-15 K


COD: KA001000 Categorie: , ,
Aggiungi alla lista dei desideri
Compara

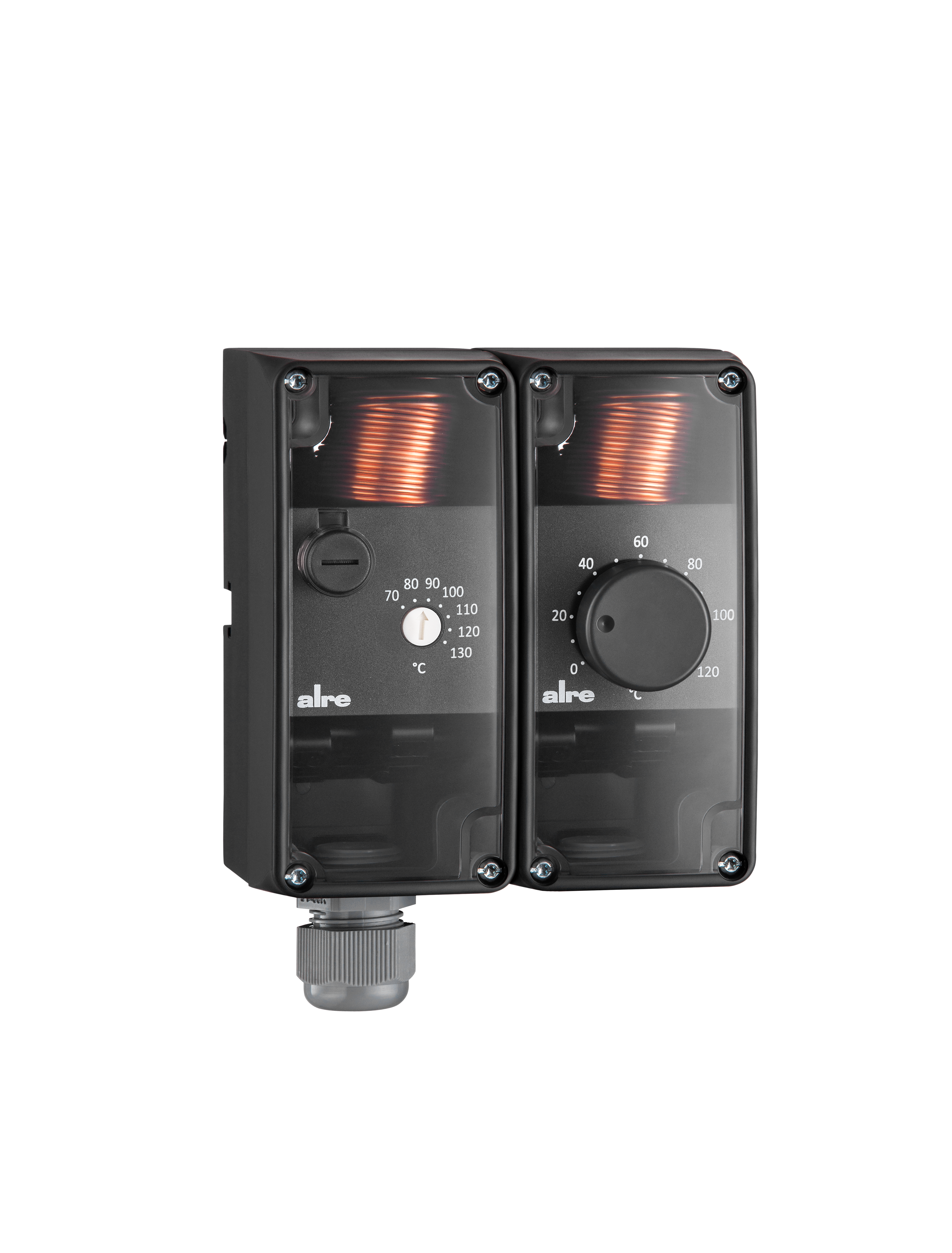

RTKSA-010.200 — produktbild

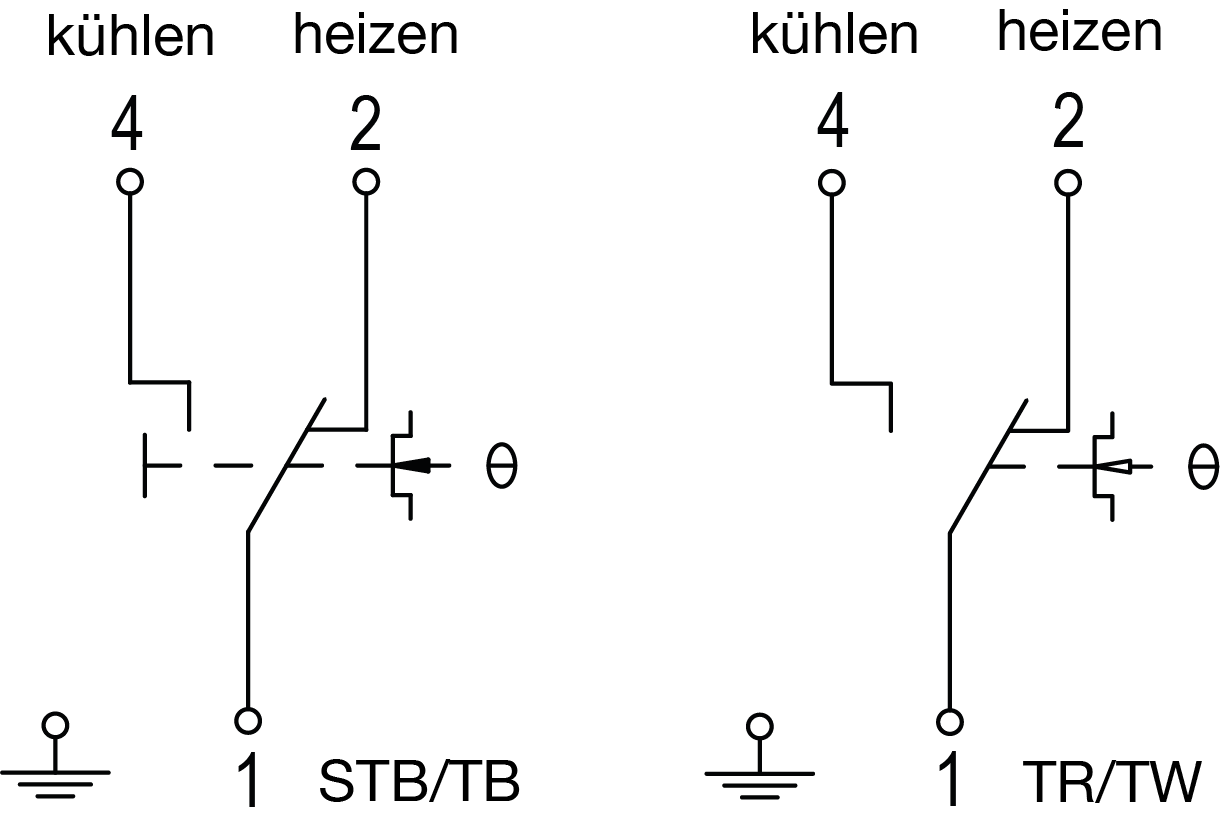

RTKSA-010.200 — anschlussbild

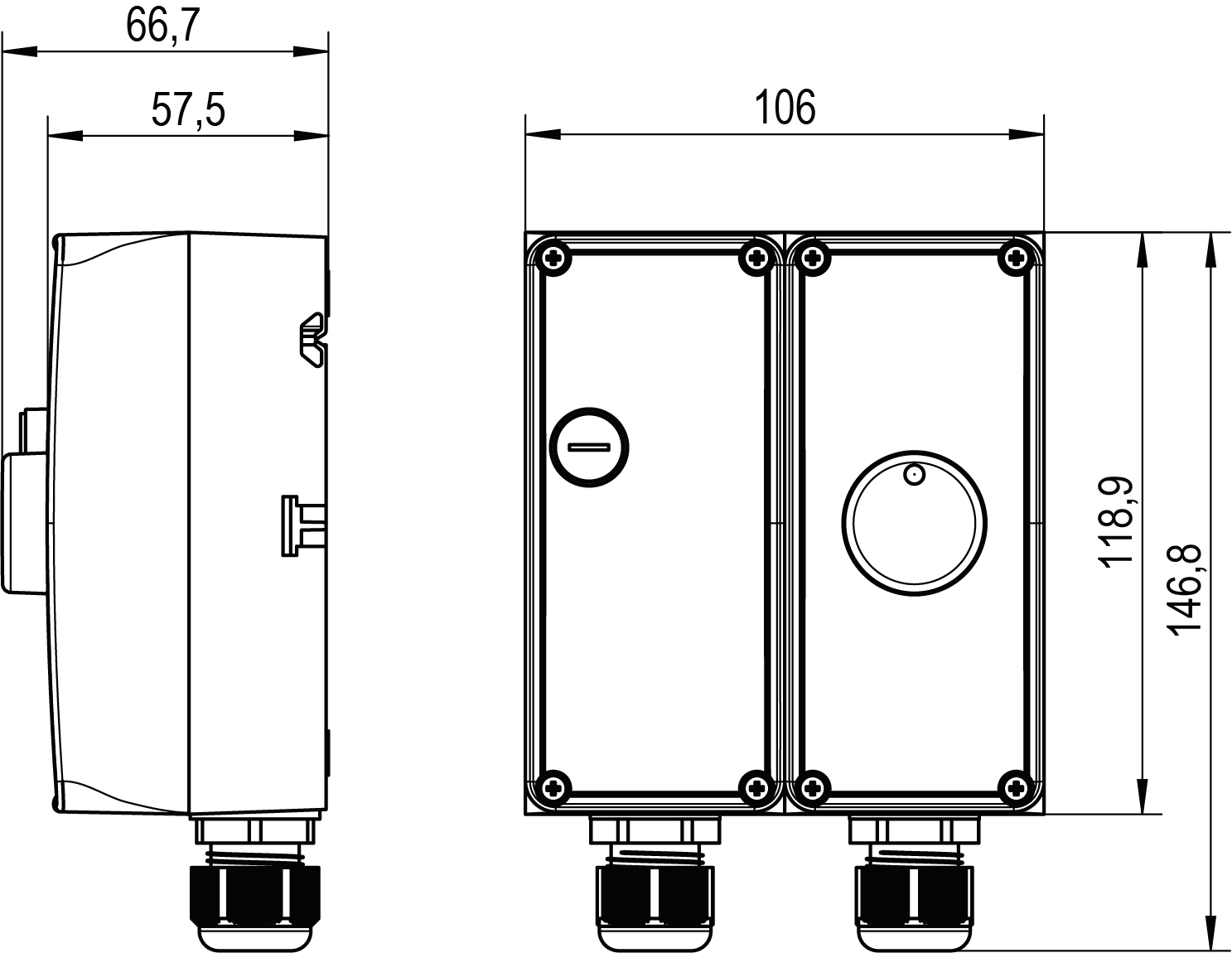

RTKSA-010.200 — masszeichnung
Clicca per ingrandire
    RTKSA-010.200 — produktbild
    RTKSA-010.200 — anschlussbild
    RTKSA-010.200 — masszeichnung
    Numero di uscite4
    Numero di campi di controllo2
    Segnale di uscitacommutazione, schaltend
    Impostazione esternaSì
    Fornitura esternaSì
    FunzionamentoDrehknopf, Rückstelltaste, Manopola, pulsante di reset
    Diametro dell'elemento sensore6 mm
    Collegamento elettricoMorsetto a pressione, Push-in-Klemme
    Controllo elettronicoNo
    A prova di esplosioneNo
    Coloreanthrazit, antracite
    Elemento sensoreKapillarrohr, Tubo capillare
    Tipo di funzione (tecnologia di sistema)TR/STB
    Design del dispositivoAufbaugerät, Dispositivo montato in superficie
    Impostazione internaSì
    Chiusura a contattoSì
    Temperatura di stoccaggio–30 … 80 °C
    Lunghezza capillare2 m
    Umidità massima (senza condensa)95 % r.H.
    Materiale del sensoreCu
    Max. Temperatura del sensore138 °C
    Max. Tensione di commutazione230 VAC, / 230 VDC
    Max. Corrente di commutazione16 (2,5) A, 0,25 A
    Tensione di commutazione minima24 VAC, / 24 VDC
    Corrente di commutazione minimaa 24 V (CA/CC) min. 100 mA
    Montaggio/fissaggioin Tauchhülse, Schutzwendel, am Rohr, etc, nel pozzetto, nella serpentina di protezione, sul tubo, ecc.
    Campo di controllo0 … 120 °C
    Funzione di controllo del riscaldamentoSì
    Funzione di controllo del raffreddamentoSì
    Differenziale di commutazione regolabileNo
    Elemento di commutazioneMicrointerruttore, Mikroschalter
    Contatto di commutazione2 cambiatori, 2 Wechsler
    Contatto di commutazione a potenziale zeroSì
    Classe di protezioneI
    Sicurezza e compatibilità elettromagneticasecondo DIN EN 60730
    ScalaGradi Celsius
    Dimensioni (L x A x P)106 mm x 146,8 mm x 66,7 mm
