RTBSU-401.034#00

Termostato ambiente da incasso, 230 VAC, contatto NC, display riscaldamento


Installations-Tutorial

COD: UA090004 Categorie: , ,
Aggiungi alla lista dei desideri
Compara

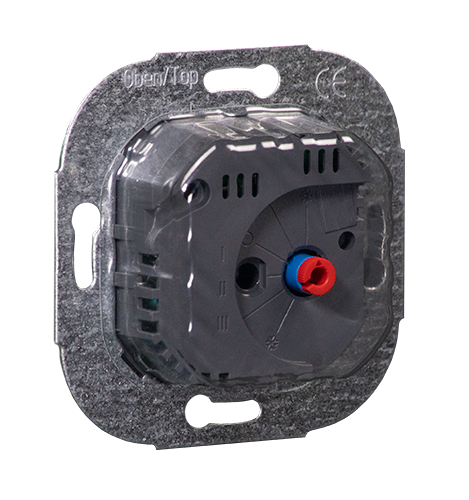

RTBSU-401.034#00 — produktbild

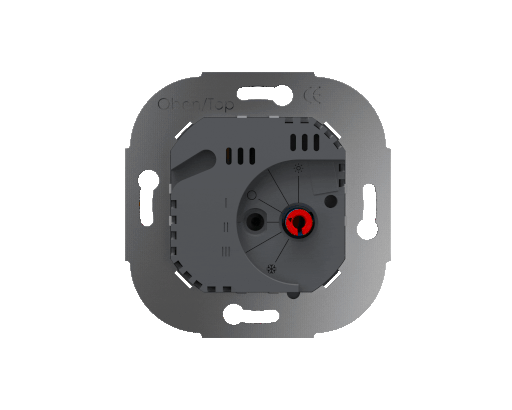

RTBSU-401.034#00 — gif_360
RTBSU-401.034#00 — milieubild

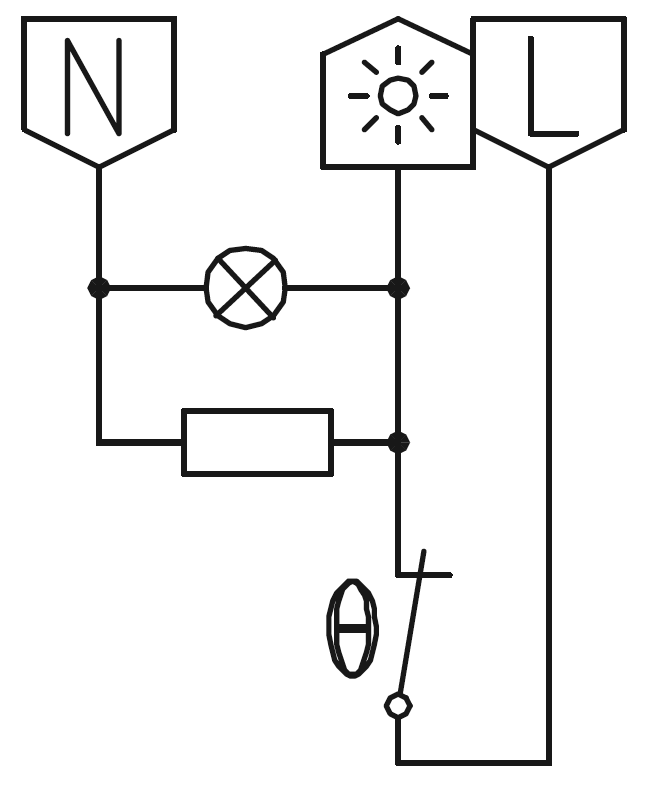

RTBSU-401.034#00 — anschlussbild
RTBSU-401.034#00 — masszeichnung
Clicca per ingrandire
    RTBSU-401.034#00 — produktbild
    RTBSU-401.034#00 — gif_360
    RTBSU-401.034#00 — milieubild
    RTBSU-401.034#00 — anschlussbild
    RTBSU-401.034#00 — masszeichnung
    Sezione trasversale del collegamento1 – 2,5 mm² (Rigido) / 0,75 – 1,5 mm² (flex)
    Numero di uscite1
    Numero di uscite di riscaldamento1
    Numero di campi di controllo1
    Display ECONo
    Display di riscaldamentoSì
    Display del riscaldamento ausiliarioNo
    Segnale di uscitacommutazione, schaltend
    Impostazione esternaSì
    Cappuccio di protezioneSì
    FunzionamentoDrehknopf, Manopola rotante
    Tensione di esercizio230 VAC, 
    DesignBerlin UP, Berlino UP
    Funzione ECO (abbassamento)No
    Collegamento elettricoClip a molla, Federsteckklemmen
    Classe di efficienza energeticaI
    Coloreanthrazit, antracite
    Elemento sensoreBimetall, Bimetallico
    Impostazione internaNo
    Temperatura di stoccaggio–20 … 70 °C
    Umidità massima (senza condensa)95 % r.H.
    Materiale dell'alloggiamentoKunststoff PA6, Plastica PA6
    Max. Consumo di energia< 0,5 W
    Max. Tensione di commutazione230 VAC,
    Max. Corrente di commutazione10 (4) A
    Pulizia dell'area meccanicaSì
    MedioAria, Luft
    Tensione di commutazione minima230 VAC,
    Montaggio/fissaggioMontaggio ad incasso (si consiglia una scatola profonda), Unterputz (tiefe Dose empfohlen)
    Finitura superficialematt oder glänzend (siehe Deckelset), opaco o lucido (vedi set di copertine)
    Marchio di approvazioneCE, VDE
    Campo di controllo5 … 30 °C
    Funzione di controllo del riscaldamentoSì
    Funzione di controllo del raffreddamentoNo
    Comportamento di controllo2 punti
    Differenziale di commutazione0,5 K (delta T max. 4 K/h)
    Elemento di commutazioneBimetallkontakt, Contatto bimetallico
    Interruttore di abbassamentoNo
    Interruttore di setback / riscaldamento / setback esternoNo
    Interruttore On/OffNo
    Interruttore di riscaldamento/raffreddamentoNo
    Interruttore di riscaldamento/spegnimento/raffreddamentoNo
    Interruttore di riscaldamento ausiliarioNo
    Contatto di commutazioneApripista, Öffner
    Contatto di commutazione a potenziale zeroNo
    Capacità di commutazione2300 W
    Classe di protezioneII, dopo un adeguato assemblaggio
    Sicurezza e compatibilità elettromagneticasecondo DIN EN 60730
    ScalaScala dei numeri caratteristici *…6
    Feedback termicoSì
    Temperatura ambiente0 … 30 °C
    CompilazioneUnità base
    Dimensioni (L x A x P)71 mm x 71 mm x 41,8 mm

    Downloads

    Istruzioni di montaggio
    Dichiarazione RoHS
    Dati BIM

    Caricamento del testo di capitolato...
