JTL-11

Termostato per riscaldare l’aria, 70…100 °C (bruciatore), 20…70 °C (ventilatore), lunghezza capillare 1250 mm


COD: E6110064 Categorie: , ,
Aggiungi alla lista dei desideri
Compara

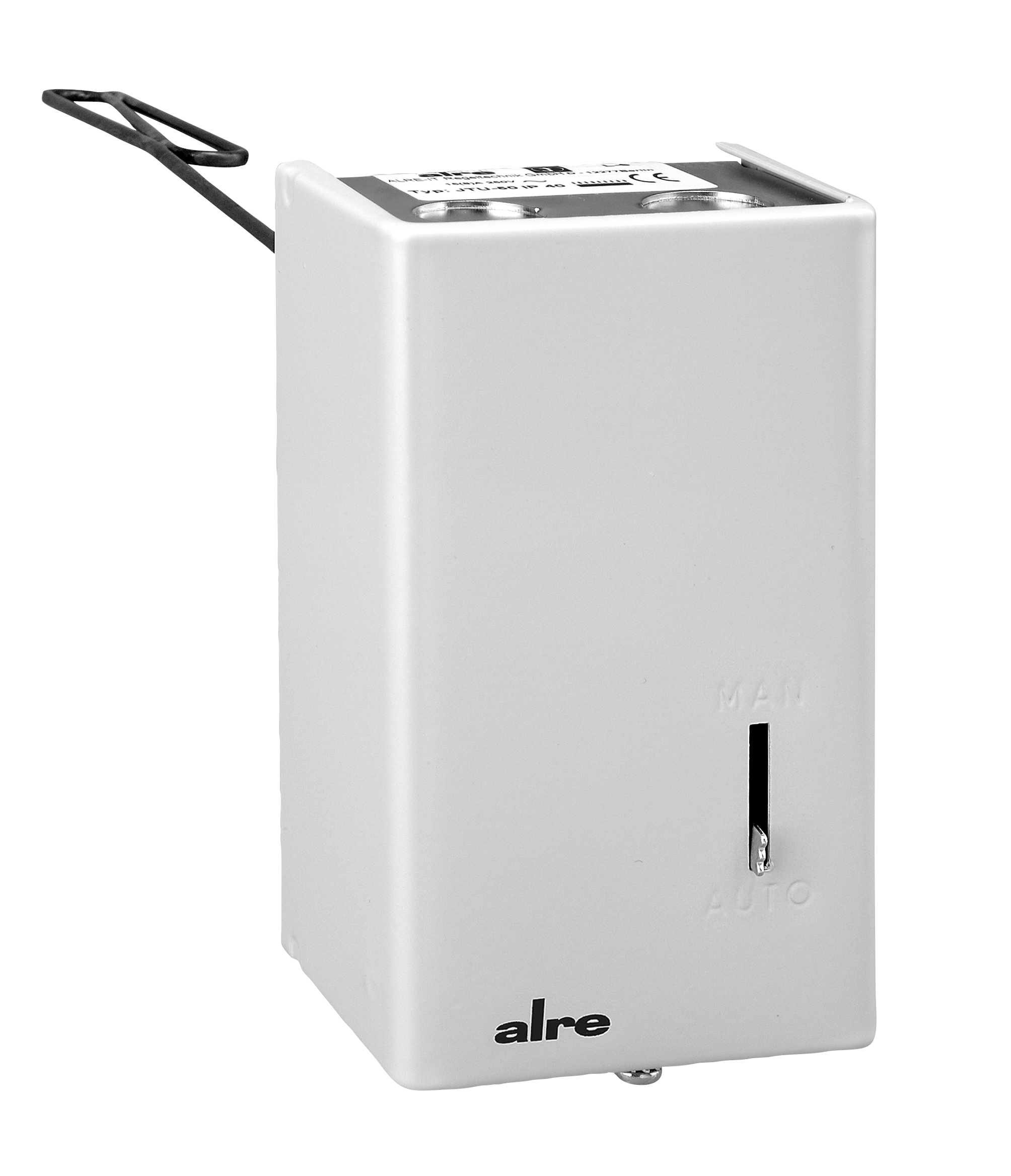

JTL-11 — produktbild

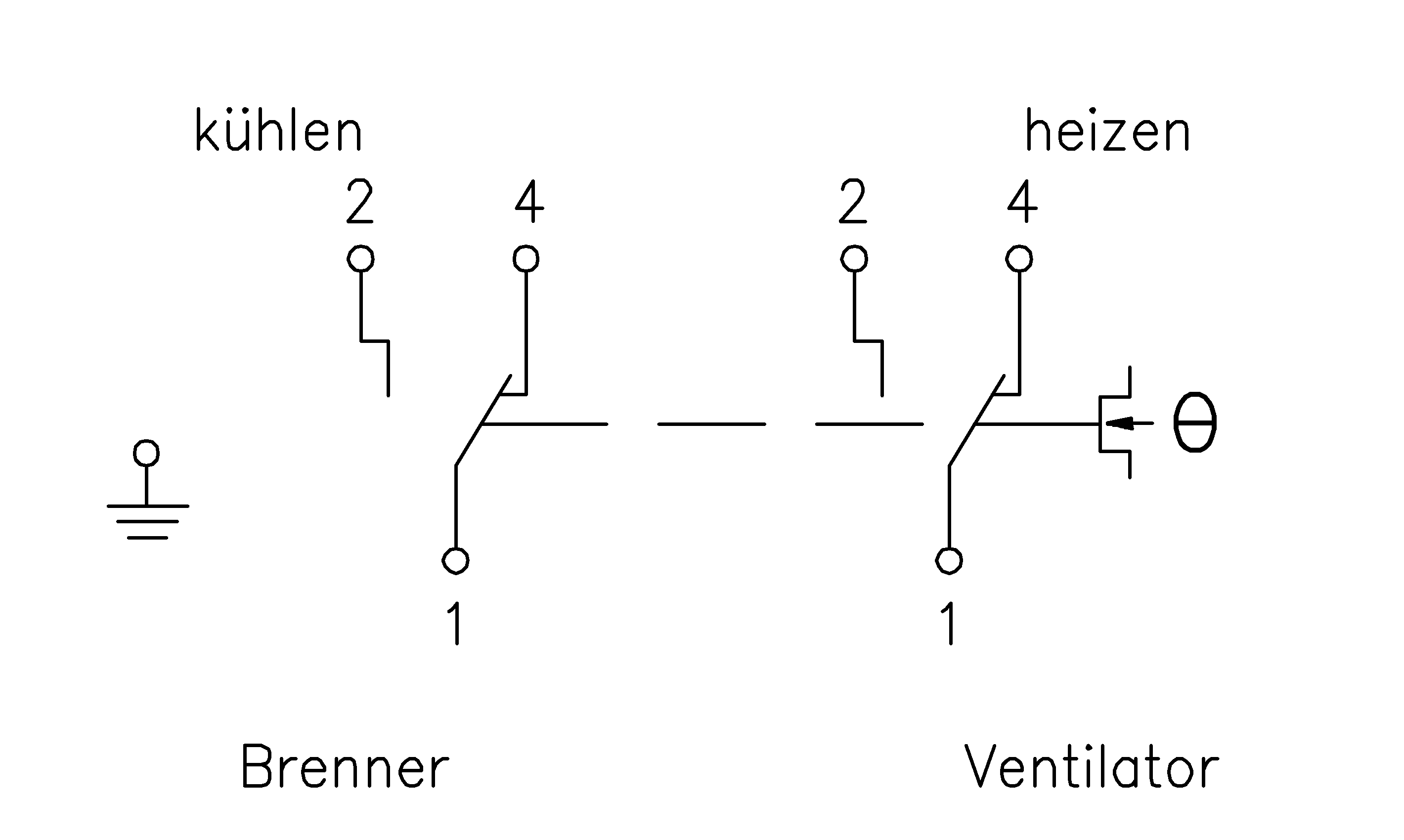

JTL-11 — anschlussbild

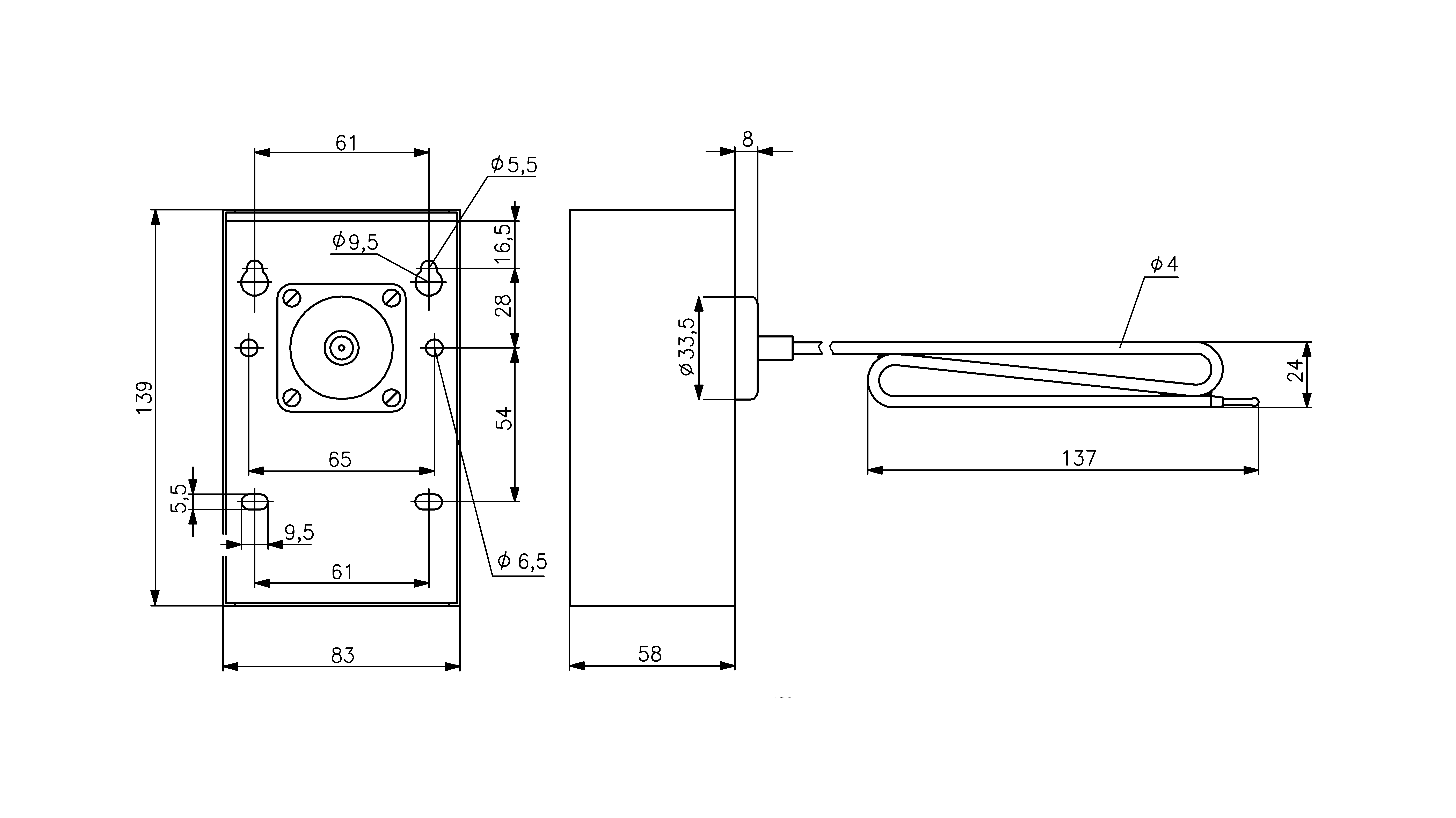

JTL-11 — masszeichnung
Clicca per ingrandire
    JTL-11 — produktbild
    JTL-11 — anschlussbild
    JTL-11 — masszeichnung
    Numero di uscite4
    Numero di campi di controllo2
    Segnale di uscitacommutazione, schaltend
    Fornitura esternaNo
    FunzionamentoRegolatore del valore nominale interno, interruttore, Sollwertsteller innen, Starterknopf
    Tensione nominale ad impulsi4000 V
    Collegamento elettricoSchraubklemmen, Terminali a vite
    Controllo elettronicoNo
    A prova di esplosioneNo
    Coloregrau, grigio
    Elemento sensoreKapillarrohr, Tubo capillare
    Tipo di funzione (tecnologia di sistema)TW
    Design del dispositivoAufbaugerät, Dispositivo montato in superficie
    Impostazione internaSì
    Temperatura di stoccaggio–15 … 80 °C
    Lunghezza dell'elemento sensore1250 mm
    Lunghezza capillare1.25 m
    Umidità massima (senza condensa)95 % r.H.
    Materiale del sensoreCu
    Materiale dell'alloggiamentoMetall Stahlblech, Metallo Lamiera d’acciaio
    Max. Temperatura del sensore200 °C
    Max. Tensione di commutazione230 VAC,
    Max. Corrente di commutazione15 (8) A
    MedioAria
    Tensione di commutazione minima24 VAC,
    Corrente di commutazione minima150 mA
    Montaggio/fissaggioMontage am Luftkanal, Montaggio sul condotto dell’aria
    Finitura superficialematt, opaco
    Gamma di controllo del bruciatore70 … 100 °C
    Gamma di controllo del ventilatore20 … 70 °C
    Funzione di controllo del riscaldamentoSì
    Funzione di controllo del raffreddamentoSì
    Differenziale di commutazioneRiscaldamento/raffreddamento: 8 K
    Elemento di commutazioneMicrointerruttore
    Contatto di commutazione2 cambiatori, 2 Wechsler
    Contatto di commutazione a potenziale zeroSì
    Capacità di commutazione3450 W
    Classe di protezioneI
    Sicurezza e compatibilità elettromagneticasecondo DIN EN 60730
    ScalaGradi Celsius
    Temperatura ambiente−15 … 80 °C
    Grado di sporcizia2
    Dimensioni (L x A x P)83 mm x 139 mm x 58 mm
